Bals Elektrotechnik 15101 15101 CEE zásuvka na stěnu, 16.0 A, 3pólový, 230 V, 1 ks

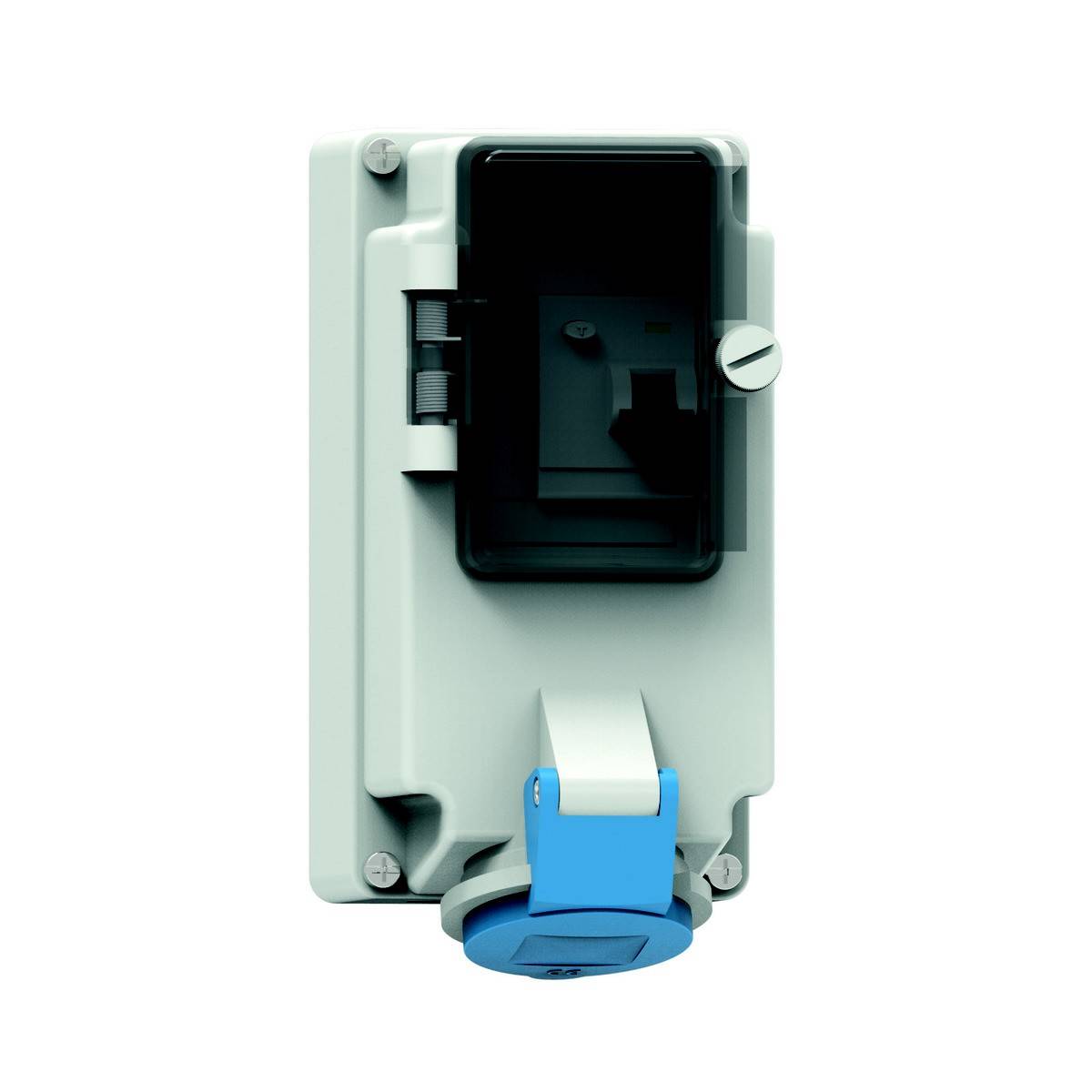

Nástěnná, bílá elektrická zásuvka s ochranným krytem a modrou zástrčkou, průmyslový design.

Bílý elektrický kryt s šedým krytem a modrou zásuvkou dole.

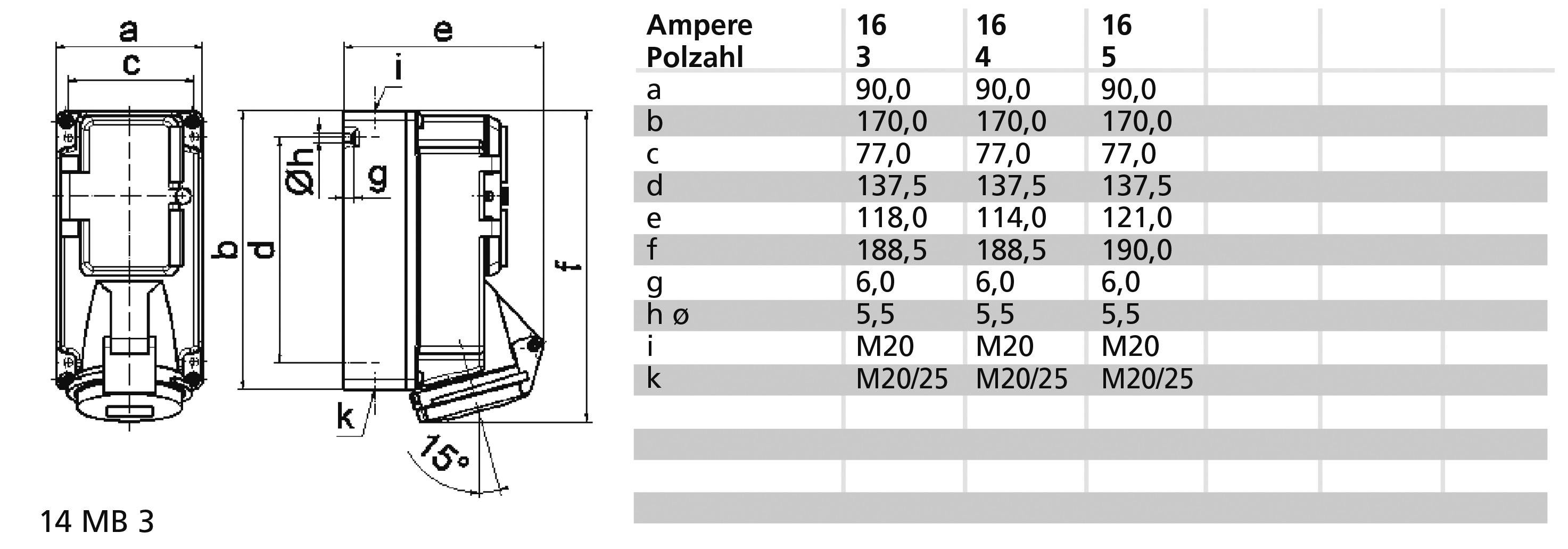

Technický výkres elektrického konektoru s tabulkou zobrazující rozměry pro různé ampérové hodnoty a póly.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (16 900,00 Kč / kus)

16 900,00 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 3
Napětí podle EN 60309-2: 230 v (50+60 Hz), modrá
Nastavení času: 6 hod.
Barva: Modrá
Ochrana (IP) = IP44
Spínač: Bez vypínače
Provedení spínače: Bez
S proudovým chráničem: Ano
Prázdná místa na nosnou lištu: ne
Materiál pláště: Plast
Provedení: Spodní díl a horní díl
Zajištění: Ostatní
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zásuvka na stěnu

Vlastnosti: připojovací svorky bez šroubování

Jmenovité napětí: 230 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Provedení: Spodní díl a horní díl

: IP44

Barva: modrá

Rozm.: (š x v) 90 mm x 188 mm

Šířka: 90 mm

V: 188 mm

Obsah: 1 ks

Pólů: 3

Materiál: plast

Provozní napětí: 230 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146579 Bals Elektrotechnik 15101 15101 CEE zásuvka na stěnu, 16.0 A, 3pólový, 230 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146579 Bals Elektrotechnik 15101 15101 CEE zásuvka na stěnu, 16.0 A, 3pólový, 230 V, 1 ks

Popis

Vestavná zásuvka QUICK-Connect TE
16 A, 3P (2P+PE), 230 V (200 - 250 V~), 6 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Modrá RAL 5015
Velikost pouzdra: 170 x 90 mm (HxB)
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 4,0 mm2
Materiál skříňky: Polykarbonát
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Zajištění: Ostatní
PROUDOVÝ chránič: FI 25/0,03 a 2p
Kabelová průchodka 1 x M20, 1 x M25/20 dolů
Barva zařízení: Pracovní klapka kouřová, zaklapovací víko modrá RAL 5015, spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035
Výška přístroje: 188 mm, šířka přístroje: 90 mm, hloubka přístroje: 108 mm
Další technické vlastnosti: Vedení je jednou otevřeno nahoru a dvakrát dolů uzavřeno, spodní část krytu je otočná o 180°, s vestavěným proudovým chráničem 25/0,03 A.
