Name: Bals Elektrotechnik 12814 12814 CEE zásuvka, 16.0 A, 4pólový, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146121
Availability: BackOrder

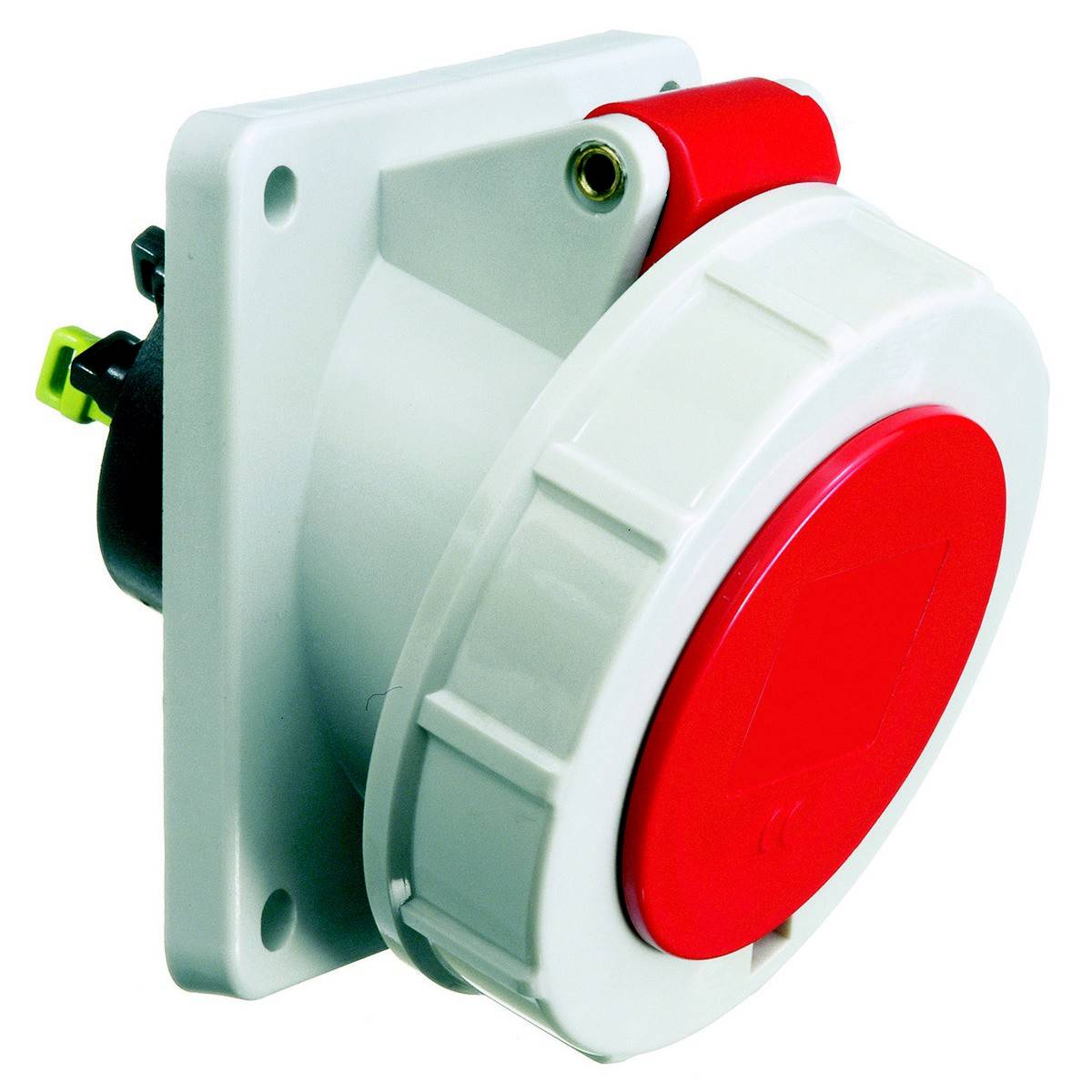

Bílá a červená třífázová zástrčka vhodná pro průmyslové aplikace, připevněná na šedé stěně.

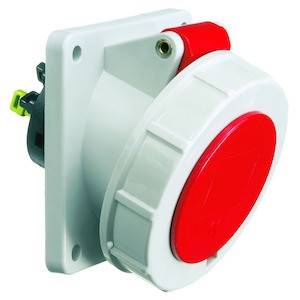

Elektrická zásuvka s červeným spínačem, namontovaná na bílé desce; průmyslový design pro robustní použití.

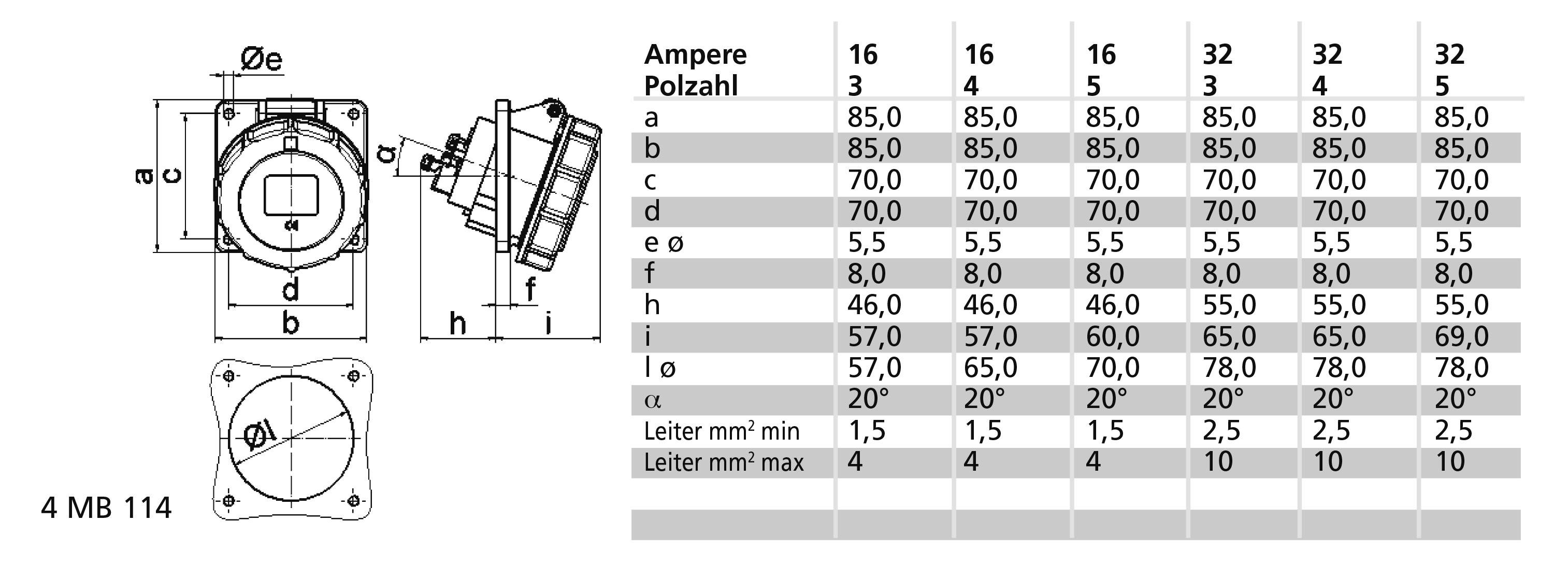

Technický výkres konektoru s rozměry a tabulkou. Tabulka zobrazuje hodnoty proudů 16, 32 a 63 ampérů pro různé počty pólů.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Čt 26. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 632,23 Kč / kus)

2 632,23 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Počet pólů: 4
Nastavení času: 6 hod.
Barva: Červená
Číslo RAL: 3000
Stupeň krytí (IP): IP67
Připojovací technika: Svorka bez šroubování
Směr zapojení: Zahnutý
Kabelová průchodka: Ostatní
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Bez ošetření
Vojenské provedení: ne
Rozměr příruby vertikální: 85 mm
Rozteč otvorů vertikální: 70 mm
Rozměr příruby horizontálně 85 mm
Vzdálenost vrtaných otvorů horizontálně 70 mm

Kategorie produktu: CEE zásuvka

Jmenovité napětí: 400 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Zahnutá

: IP67

Barva: červená

Obsah: 1 ks

Pólů: 4

Připojení: svorka

Materiál: Plast

Provozní napětí: 400 V

: 3000

: 4

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Angled

: CuZn

: IP67

: NE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146121 Bals Elektrotechnik 12814 12814 CEE zásuvka, 16.0 A, 4pólový, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146121 Bals Elektrotechnik 12814 12814 CEE zásuvka, 16.0 A, 4pólový, 400 V, 1 ks

Popis

Vestavná zásuvka QUICK-Connect
16 A, 4P (3P+PE), 400 V (380 - 415 V~), 6 H, IP67
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Kontaktní nosič/kontakty: Nosič je z polyamidu, kontakty jsou lesklé mosazi
Maximální průřez kabelu 4,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Kabelová průchodka: Ostatní
Barva zařízení: Červená sklopná krytka RAL 3000, bajonetový kroužek šedý RAL 7035, šedé pouzdro RAL 7035
Výška přístroje: 90 mm, šířka přístroje: 85 mm, hloubka přístroje: 99 mm
Rozměr příruby vertikálně: 85 mm, rozměr příruby horizontálně: 85 mm
Rozteč otvorů: Vertikální: 70 mm, rozteč otvorů: 70 mm, horizontální
Ostatní technické vlastnosti: Sklon je 20°

Tento text byl přeložen strojově.
