Name: Bals Elektrotechnik 120587 120587 CEE zásuvka, 16.0 A, 5pólová, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3147140
Availability: BackOrder

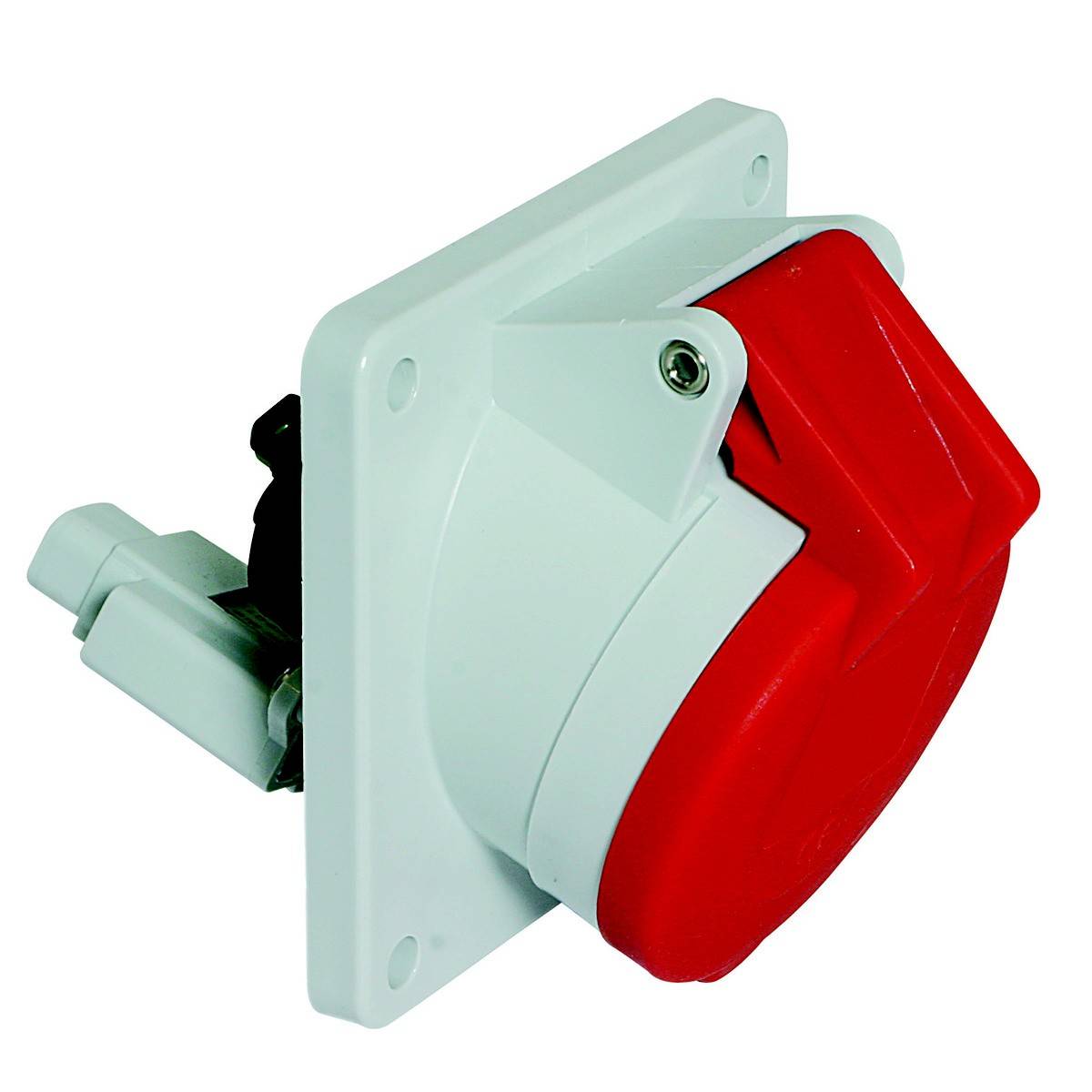

Červený a bílý průmyslový konektor namontovaný na bílé desce. Vhodný pro použití v elektrických aplikacích.

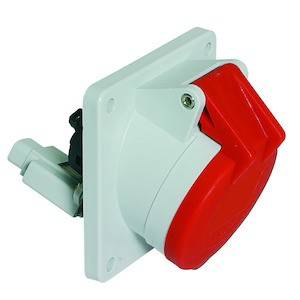

Průmyslová zásuvka s červeným ochranným krytem, namontovaná na bílém nástěnném držáku, vhodná pro vysoké elektrické zatížení.

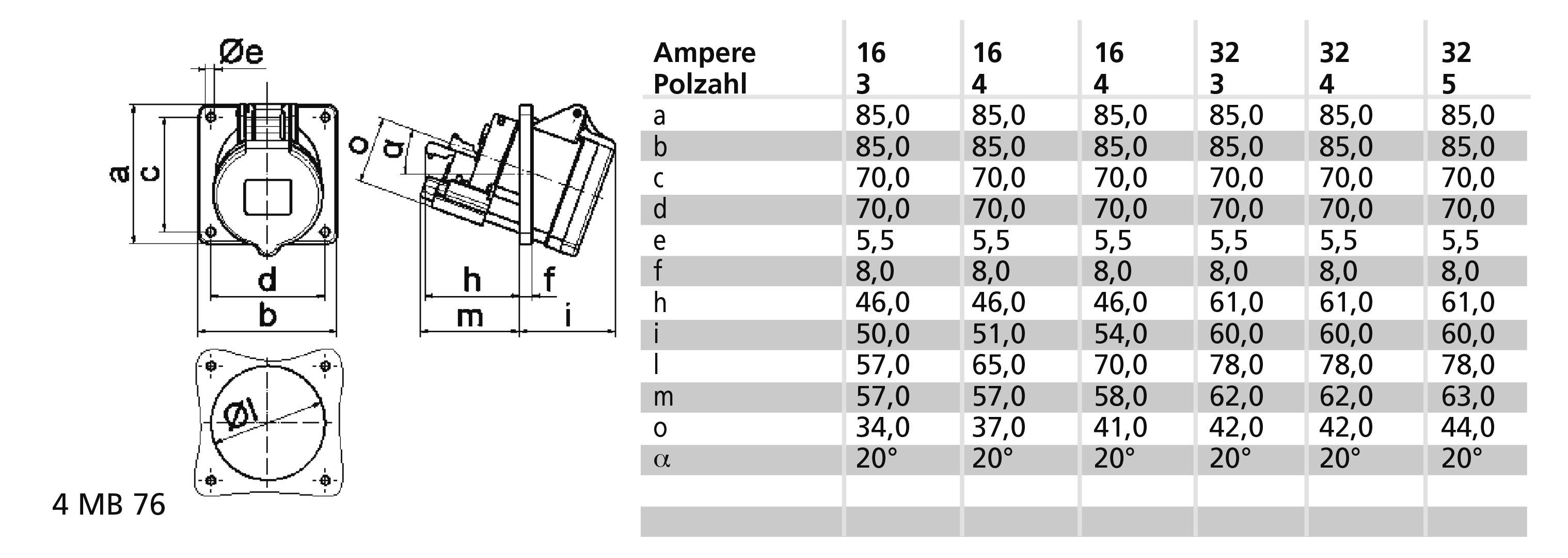

Technický výkres vidlice a zásuvky s rozměry. Vpravo je tabulka s rozměry vycházejícími z ampérů a počtu pólů.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Čt 26. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 301,65 Kč / kus)

3 301,65 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Počet pinů: 5
Nastavení času: 6 hod.
Barva: Červená
Číslo RAL: 3000
Ochrana (IP) = IP44
Připojovací technika: Svorka bez šroubování
Směr zapojení: Zahnutý
Kabelová průchodka: Ostatní
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne
Rozměr příruby vertikální: 85 mm
Rozteč otvorů vertikální: 70 mm
Rozměr příruby horizontálně 85 mm
Vzdálenost vrtaných otvorů horizontálně 70 mm

Kategorie produktu: CEE zásuvka

Jmenovité napětí: 400 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Zahnutá

: IP44

Barva: červená

Obsah: 1 ks

Pólů: 5

Připojení: svorka

Materiál: Plast

Provozní napětí: 400 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3147140 Bals Elektrotechnik 120587 120587 CEE zásuvka, 16.0 A, 5pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3147140 Bals Elektrotechnik 120587 120587 CEE zásuvka, 16.0 A, 5pólová, 400 V, 1 ks

Popis

Vestavná zásuvka QUICK-Connect TE
16 A, 5 P (3P+N+PE), 400 V (200/346 - 240 V~), 6 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 4,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Kabelová průchodka: Ostatní
Barva zařízení: Červená sklopná krytka RAL 3000, šedé pouzdro RAL 7035
Výška přístroje: 85 mm, šířka přístroje: 85 mm, hloubka přístroje: 116 mm
Rozměr příruby vertikálně: 85 mm, rozměr příruby horizontálně: 85 mm
Rozteč otvorů: Vertikální: 70 mm, rozteč otvorů: 70 mm, horizontální
Další technické vlastnosti: Sklon je 20°, zásuvka je vybavena pomocným spínačem (rozpínací kontakt), zásuvka je vybavena pomocným spínačem (spínací kontakt)
