Bals Elektrotechnik 11723 11723 CEE zásuvka na stěnu, 16.0 A, 4pólový, 500 V, 1 ks

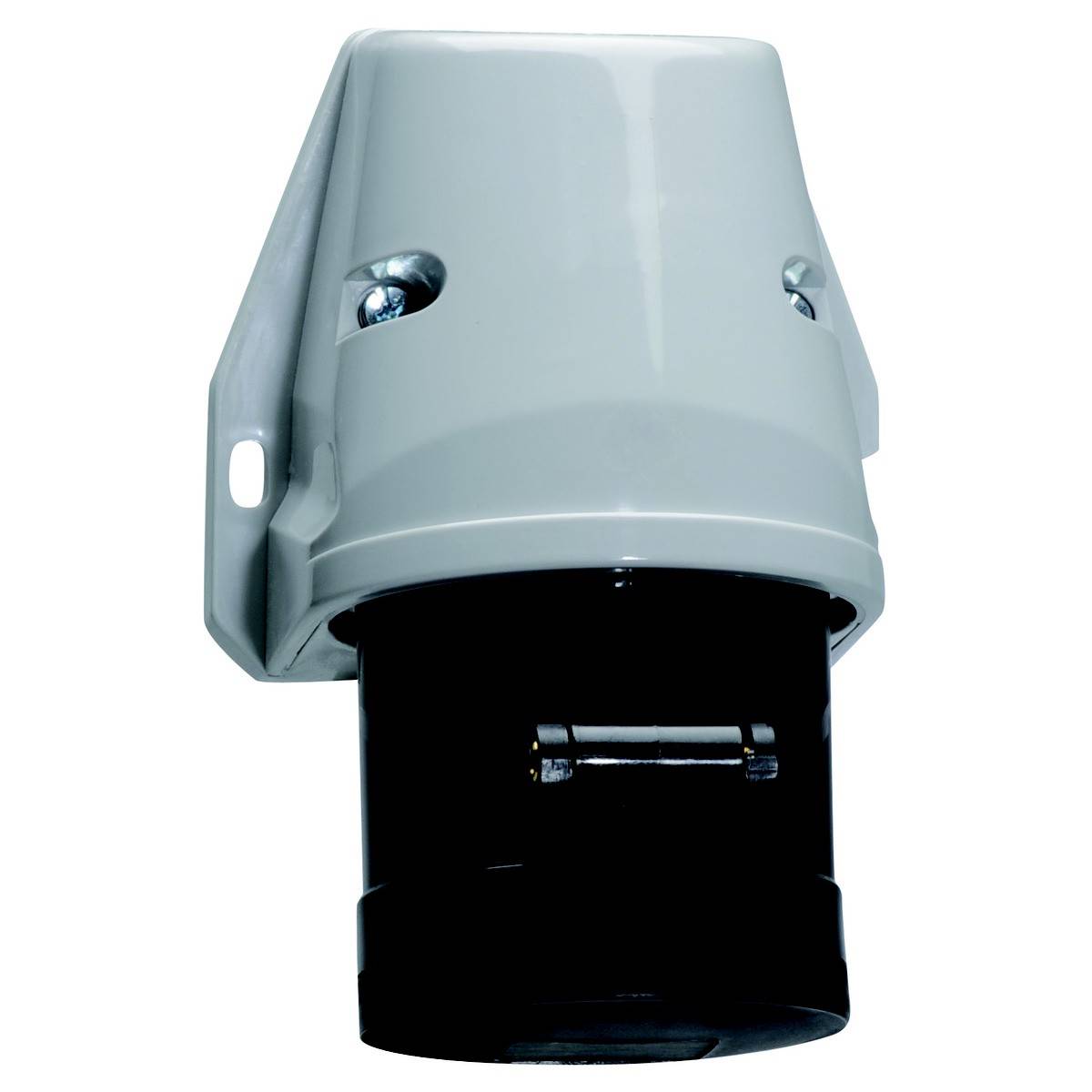

Elektrický konektor v černě šedém pouzdře, montovaný z boku. Používá se pro elektrická propojení v instalacích.

Bílý a černý elektrický adaptér se zástrčkou se dvěma postranními upevňovacími otvory. Ideální pro průmyslové použití.

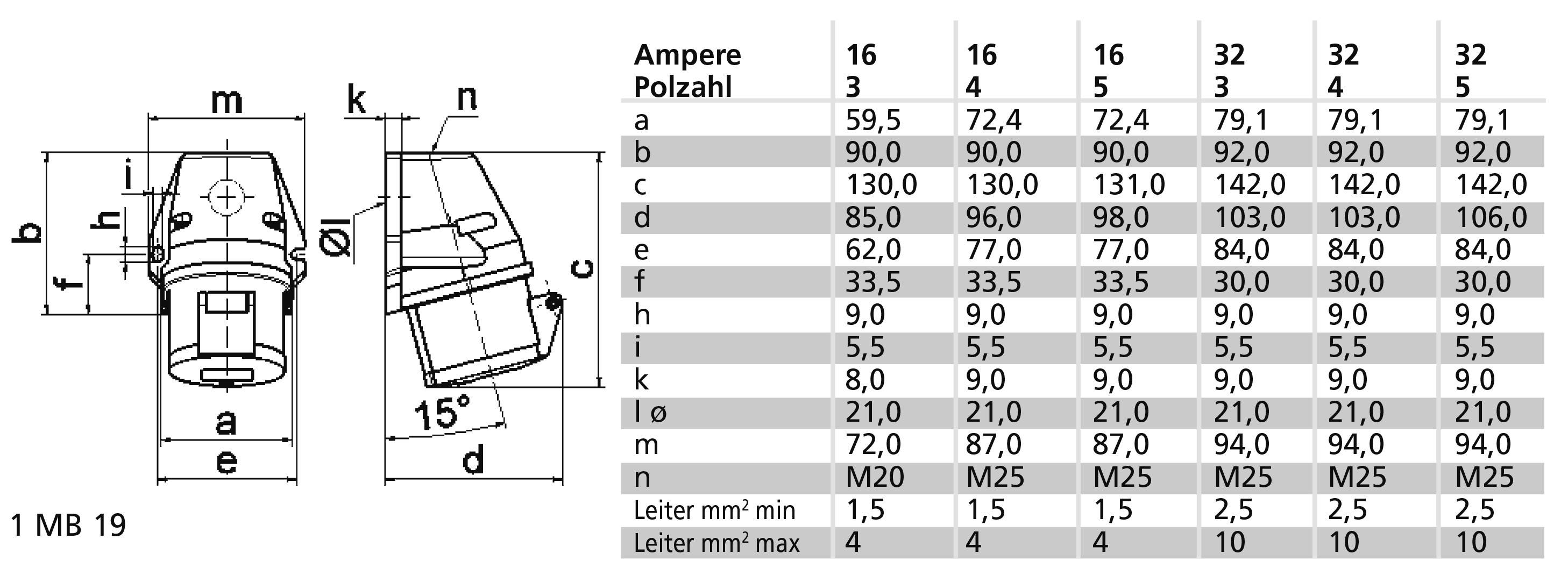

Diagram znázorňuje technický výkres konektoru s rozměry a až n. Tabulka uvádí hodnoty ampérů (16 až 32) a odpovídající hodnoty rozměrů.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 470,25 Kč / kus)

1 470,25 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Provedení: Na omítku
Proud IEC 16 A.
Počet pólů: 4
Napětí podle EN 60309-2: 500 v (50+60 Hz), černá
Nastavení času: 7 hod.
Barva: Černá
Číslo RAL: 9005
Ochrana (IP) = IP44
Připojovací technika: Šroubová svorka
Kabelová průchodka: Šroubový spoj
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Bez ošetření
Způsob uchycení: Vnější upevnění
Izolovaná vestavba: Ano
Vojenské provedení: ne

Kategorie produktu: CEE zásuvka na stěnu

Jmenovité napětí: 500 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: šroubové svorky

Provedení: Na omítku

: IP44

Barva: černá

Obsah: 1 ks

Pólů: 4

Připojení: šroubová svorka

Materiál: Plast

Provozní napětí: 500 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3145913 Bals Elektrotechnik 11723 11723 CEE zásuvka na stěnu, 16.0 A, 4pólový, 500 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3145913 Bals Elektrotechnik 11723 11723 CEE zásuvka na stěnu, 16.0 A, 4pólový, 500 V, 1 ks

Popis

Nástěnná zásuvka
16 A, 4P (3P+PE), 500 V (480 - 500 V~), 7 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Černá RAL 9005
Velikost pouzdra: 90 x 87 mm (HxB)
Kontaktní nosič/kontakty: Nosič je z polyamidu, kontakty jsou lesklé mosazi
Maximální průřez kabelu 4,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Se šroubovou svorkou
Kabelová průchodka 1 x M25, nahoře
Barva zařízení: Černá RAL 9005, odklápěcí víko černé RAL 9005, spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035
Výška přístroje: 130 mm, šířka přístroje: 87 mm, hloubka přístroje: 96 mm
Další technické vlastnosti: Vedení je otevřené jednou nahoru a jednou uzavřeno v zemi
