Name: BALLUFF ultrazvukový senzor Ultrazvuk PNP BUS004L Piece
Brand: BALLUFF
SKU: 3416463
Availability: BackOrder

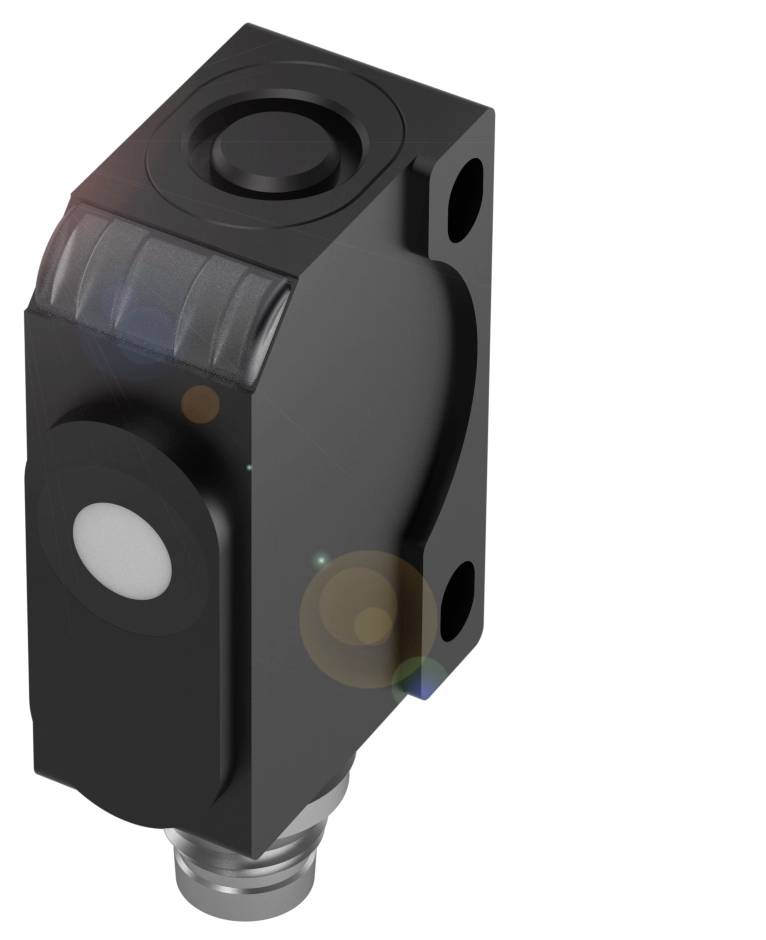

Černý, obdélníkový senzor s kulatým tlačítkem a kablovým připojením ve spodní části. Vhodný pro automatizované rozpoznávací systémy.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

ultrazvukový senzor

Provozní napětí max.

30 V

Výstupy

PNP

spínací vzdálenost (max.)

240 mm

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 569,42 Kč / kus)

7 569,42 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Provedení s krychlovým a analogovým nebo digitálním výstupem Balluff BUS004L

Připojení: Konektor, M8x1 konektor, 4-pólový
Provedení: Čtvercový tvar
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
Materiál krytu: ABS
Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo

Dodatečné informace:

Technické parametry

Hlavní vlastnosti:Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
Připojení: Konektor, M8x1 konektor, 4-pólový
Provedení: Čtvercový tvar
Provozní napětí UB: 20... 30 VDC
Materiál krytu: ABS
Dosah: 50... 350 mm
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
Spínací frekvence: 25 Hz
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Přesnost opakování: ± 0.15 % FS
Doplňkové vlastnosti:
Rozměry: 20.1 x 42.5 x 23 mm
Upevnění: Šroub M3
Jmenovité provozní napětí UE DC: 24 v
Provozní napětí UB: 20... 30 VDC
Spínací frekvence: 25 Hz
Připojení: Zástrčka M8x1, 4-pólová
Ochrana proti zkratu: Ano
Jmenovitá spínací vzdálenost n: 240 mm
MTTF (40 °C): 1657 a)
Aktivní plocha, materiál: PU pěna / epoxidová pryskyřice / sklo
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
Materiál krytu: ABS
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Max. výstupní proud: 200 mA
Možnosti nastavení: Tovární nastavení (reset) |zámek kláves zapnutí/vypnutí/zapnutí/vypnutí spínací/rozpínací zařízení |spínací vzdálenost, 2 hodnoty |provozní režim
Konstrukční řada: R06K1
Zobrazení: Funkce výstupu - LED žlutá |provozní režim - zelená LED, bliká |LED zelená: Provozní napětí |spínací funkce - LED zelená, bliká
Nastavovač: Tlačítko
Skladovací teplota: -40... 85 °C.
Hystereze H max. 2 mm
Použití: Detekce objektů
Rozsah měření: 50... 350 mm
Provozní režim: Reflexní tlačítko (okno) |reflexní tlačítko (spínací bod) |reflexní skříňka
Vstupní funkce: Synchronní signál
Odběr proudu: max. 35 mA.
Synchronizace: Externí, libovolný počet senzorů
Rozlišení: ≤ 0.037 mm
Přesnost opakování: ± 0.15 % FS
Ochrana proti přepólování, rozsah měření: Ano
Ultrazvuková frekvence připojení: 500 kHz

Druh obalu: Piece

Kategorie produktu: ultrazvukový senzor

Typ: BUS004L

Min. provozní napětí: 20 V

Provozní napětí max.: 30 V

Provozní napětí: 20 - 30 V

Výstupy: PNP

spínací vzdálenost (max.): 240 mm

Spínací frekvence: 25 Hz

Provedení: Ultrazvuk

Připojení: zástrčka

Materiál pouzdra: ABS

Typ kontaktu: 1 PNP

: IP67

Min. teplota: -25 °C

Max. teplota: 70 °C

Délka: 23.0 mm

Šířka: 20.1 mm

V: 42.5 mm

Rozm.: (d x š x v) 23.0 x 20.1 x 42.5 mm

Proudová zatížitelnost na každý slot: 200 mA

Materiál: ABS

Jmenovité napětí: 30 V

Provozní napětí: 24

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416463 BALLUFF ultrazvukový senzor Ultrazvuk PNP BUS004L Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416463 BALLUFF ultrazvukový senzor Ultrazvuk PNP BUS004L Piece

Popis

Bezdotykově měří výšku hladiny, výšku nebo průsvit, univerzálně použitelné pracují nezávisle na barvě a povrchu. Vysoké rozlišení, velké rozsahy a malé zaslepovací zóny zaručují maximální přesnost. Ultrazvukové senzory se liší přes napěťový nebo proudový výstup a varianty s přídavným spínacím výstupem. Konstrukce = čtvercový, spínací výstup = PNP spínací/rozpínací kontakt (NO/NC), připojení = konektor, M8 x 1 konektor, 4 pólů, materiál krytu = ABS, aktivní plocha, materiál = PU pěna / epoxidová pryskyřice/sklo, dosah = 50 - 350 mm, spínací frekvence = 25 Hz, schválení/shoda = CEEACWEEE, okolní teplota =-25... 70 °C, stupeň krytí = IP67, přesnost opakování = ± 0.15 % FS, provozní napětí Ub=20... 30 VDC
