Name: BALLUFF kapacitní snímač Kapacitní BCS010M BCS010M nezarovnaná NPN, přepínací kontakt; PNP, přepínacíkontakt (Ø x v) 11.
Brand: BALLUFF
SKU: 3416713
Availability: BackOrder

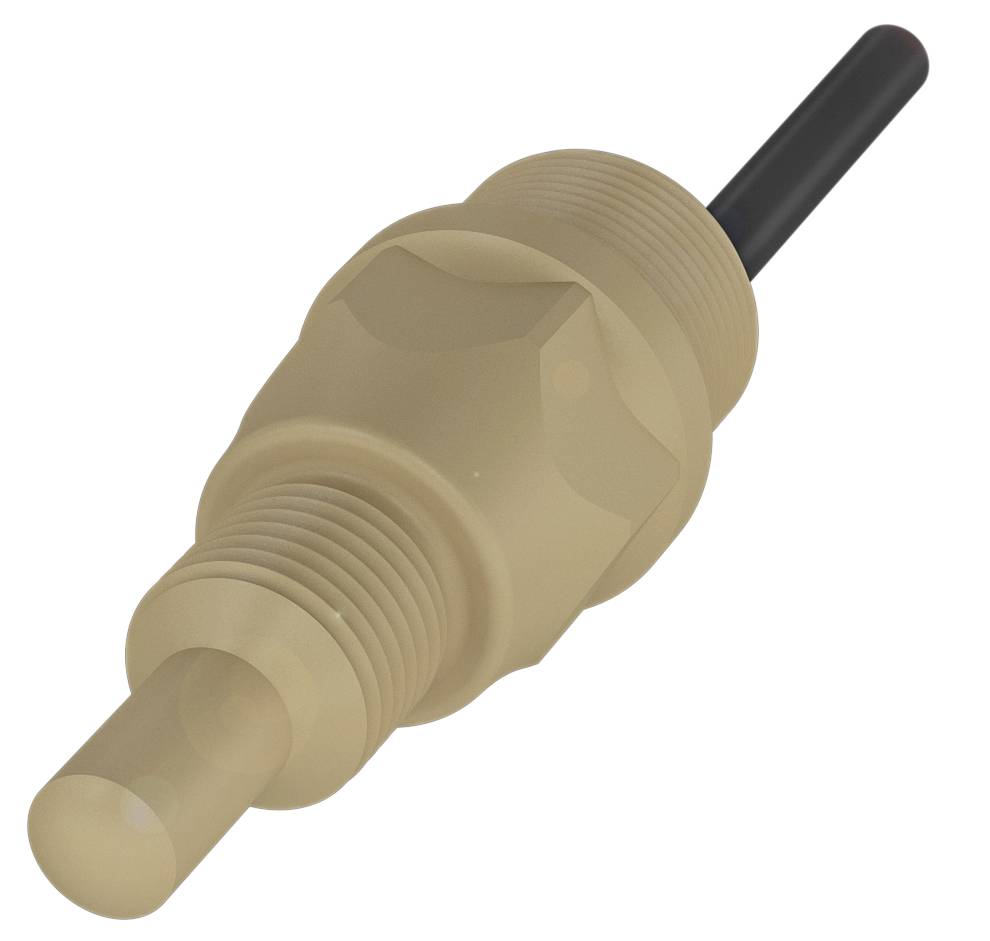

Béžový elektronický senzor s válcovitým pouzdrem a vyčnívajícím černým kabelem, pravděpodobně pro měření teploty nebo tlaku.

Ilustrační obrázek

Kategorie produktu

kapacitní snímač

Provozní napětí max.

30.0 V

Výstupy

NPN, přepínací kontakt; PNP, přepínacíkontakt

Provedení

Kapacitní

Připojení

G 1/4"

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 27. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 045,45 Kč / kus)

5 045,45 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Balluff BCS010M pro zjištění stavu hladiny elektricky vodivých médií (technologie smart level Smart level)

Připojení: Kabel, 2.00 m, PUR
Rozměry: Ø 11.9 x 62.5 mm
Montáž: Nezarovnaná
Spínací výstup: PNP/NPN spínací kontakt/rozpínací kontakt (NO/NC) kódovatelný
Řada: S44

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 11.9 x 62.5 mm
Aktivní plocha, materiál: PEEK
Připojení: Kabel, 2.00 m, PUR
Řada: S44
Provozní napětí UB: 10... 30 VDC
Montáž: Nezarovnaná
Funkce: Smart Level 15
Materiál pouzdra: PEEK
Spínací výstup: PNP/NPN spínací kontakt/rozpínací kontakt (NO/NC) kódovatelný
Spínací frekvence: 5 Hz
Ochrana: IP67
Citlivost: Nastavitelná v závislosti na použitém měření
Okolní teplota: -5... 105 °C, schváleno UL pouze do 85 °C.
Další vlastnosti: Elektricky vodivá média
Kompenzace pěnových a přiléhacích
Doplňkové vlastnosti:
Rozsah dodávky: Šroubováky |
Rozměry: Ø 11.9 x 62.5 mm
Zobrazení provozního napětí: Ano
Ukazatel funkcí: Ano
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 50 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Doba pohotovosti tv: Max. 100 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zatížení pro UE: 10 μF
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 5 Hz
Případ napětí statický max.: 2 V.
Ochrana proti zkratu: Ano
ochrana proti přepólování: ne
Možnost výměny chráněna: ne
MTTF (40 °C): 135 a)
Aktivní plocha, materiál: PEEK
Utahovací moment 1.5 Nm
Velikost: G1/4"
Montáž: Nezarovnaná
Spínací výstup: PNP/NPN spínací kontakt/rozpínací kontakt (NO/ |NC) kódovatelný
Průměr kabelu D: 4.60 mm
Délka kabelu L: 2 m.
Materiál pouzdra: PEEK
Materiál pláště: PUR
Ochrana: IP67, aktivní plocha: IP68 10 bar
Okolní teplota: -5... 105 °C, UL schválení pouze do |85 °C.
Stupeň znečištění: 3
Počet vodičů: 3
Průřez kabelu: 0.34 mm²
Řada: S44
Proud naprázdno IO max. Při UE: 12 mA
Další vlastnosti: Elektricky vodivá média |pěna a |kompenzace za ručení
Citlivost: Nastavitelná v závislosti na použitém měření
Materiál víka: PA
Závit (a): G 1/4"

Kategorie produktu: kapacitní snímač

Typ: BCS010M

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Výstupy: NPN, přepínací kontakt; PNP, přepínacíkontakt

Délka kabelu: 2.00 m

Spínací frekvence: 5 Hz

Provedení: Kapacitní

Připojení: G 1/4"

Způsob konstrukce: nezarovnaná

Materiál pouzdra: PEEK

: IP67

Min. teplota: -5 °C

Max. teplota: 105 °C

Délka: 62.50 mm

Šířka: 62.5 mm

V: 62.5 m

(Ø): 11.9 mm

Rozm.: (Ø x v) 11.9 mm x 62.5 m

Materiál pláště: PUR

Jmenovité napětí: 30.0 V

Provozní napětí: 24 V/DC

Provozní proud: 50 mA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416713 BALLUFF kapacitní snímač Kapacitní BCS010M BCS010M nezarovnaná NPN, přepínací kontakt; PNP, přepínacíkontakt (Ø x v) 11.

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416713 BALLUFF kapacitní snímač Kapacitní BCS010M BCS010M nezarovnaná NPN, přepínací kontakt; PNP, přepínacíkontakt (Ø x v) 11.

Popis

Tyto kapacitní senzory pro zjištění hladiny rozpoznají pomocí aktivní plochy produkt, sypký materiál nebo kapaliny, které se mají bez dotyku odepnout. Díky kulovitému elektrickému poli jsou přilnavá místa na aktivní ploše senzoru účinně kompenzována. Rozměry=Ø 11.9 x 62.5 mm, konstrukční řada=S44, závit (a)=G 1/4", montáž=nezarovnaná, připojení=kabel, 2.00 m, PUR, spínací výstup = PNP/NPN spínací kontakt/rozpínací kontakt (NO/NC), kódovací frekvence = 5 Hz, citlivost=lze nastavit, funkce=Smart Level Smart 15, doplňkové vlastnosti=elektricky vodivá kompenzace pěny a přilnavosti, materiál krytu=PEEK, aktivní plocha, materiál=PEEK, okolní teplota = 5... 105 °C, provozní napětí UB=10... 30 VDC, schválení/shoda=CEEWEEE, stupeň krytí=IP67
