Name: BALLUFF kapacitní snímač Kapacitní BCS00R0 BCS00R0 M12 nezarovnaná PNP (Ø x d) 12 mm x 61.00 mm Piece
Brand: BALLUFF
SKU: 3417464
Availability: BackOrder

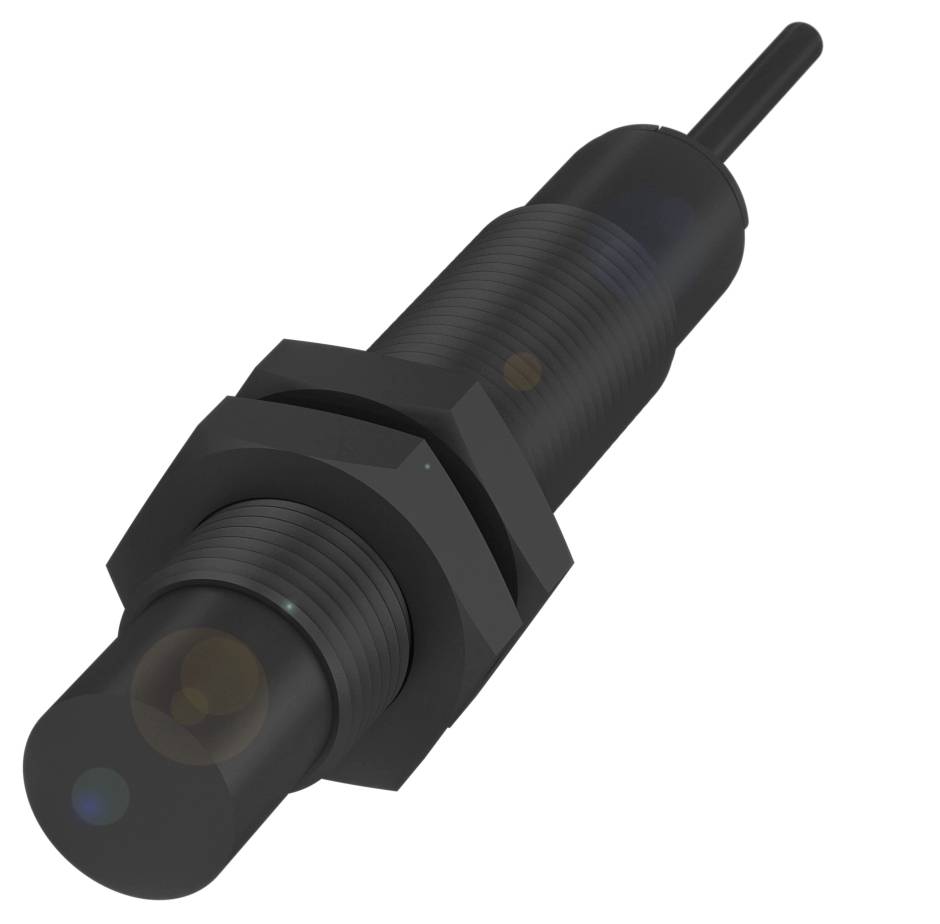

Černý válcový senzor se závitem a kabelem, typicky používaný pro detekci vzdálenosti nebo přiblížení.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

kapacitní snímač

Provozní napětí max.

30.0 V

Výstupy

PNP

Provedení

Kapacitní

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 4. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 719,00 Kč / kus)

3 719,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Cylindrické provedení Balluff BCS00R0 se závitem M12

Připojení: Kabel, 2.00 m, PUR
Rozměry: Ø 12 x 61 mm
Montáž: Nezarovnaná
Spínací výstup: PNP spínací kontakt (NO)
Konstrukční řada: M12

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 12 x 61 mm
Aktivní plocha, materiál: PBT
Připojení: Kabel, 2.00 m, PUR
Konstrukční řada: M12
Provozní napětí UB: 10... 30 VDC
Montáž: Nezarovnaná
Materiál pouzdra: PBT
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 100 Hz
Ochrana: IP67
Citlivost: Nastavitelná vzdálenost sepnutí
Teplota okolí: -25 až 85 °C
Doplňkové vlastnosti:
Rozsah dodávky: Matice (2x)
Rozměry: Ø 12 x 61 mm
Zobrazení provozního napětí: Ano
Ukazatel funkcí: Ano
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Doba pohotovosti tv: Max. 100 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 100 Hz
Stupeň krytí: II
Napětí v případě potřeby max.: 1.5 V.
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: ne
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 8 mm
Teplotní drift max. (% str): 20 % [-5…55 °C]
Přesnost opakování max. (% str): 2.0 %
MTTF (40 °C): 226 a)
Aktivní plocha, materiál: PBT
Utahovací moment: 1 Nm
Velikost: M12x1
Montáž: Nezarovnaná
Spínací výstup: PNP spínací kontakt (NO)
Průměr kabelu D: 3.50 mm
Délka kabelu L: 2 m.
Materiál pouzdra: PBT
Materiál pláště: PUR
Ochrana: IP67
Teplota okolí: -25 až 85 °C
Stupeň znečištění: 2
Počet vodičů: 3
Průřez kabelu: 0.14 mm²
Značka: Global
Konstrukční řada: M12
Proud naprázdno IO max. Při UE: 20 mA
Citlivost: Nastavitelná vzdálenost sepnutí
Rozsah měření: 1...8 mm
Materiál víka: PA
Závit (a): M12x1

Druh obalu: Piece

Kategorie produktu: kapacitní snímač

Typ: BCS00R0

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Výstupy: PNP

Délka kabelu: 2.00 m

Spínací frekvence: 100 Hz

Provedení: Kapacitní

Připojení: M12

Způsob konstrukce: nezarovnaná

Konstrukční velikost: M12

Materiál pouzdra: PBT

Typ kontaktu: 1 spínací kontakt

: IP67

Min. teplota: -25 °C

Max. teplota: 85 °C

Délka: 61.00 mm

Šířka: 61 mm

(Ø): 12 mm

Rozm.: (Ø x d) 12 mm x 61.00 mm

Materiál pláště: PUR

Jmenovité napětí: 30.0 V

Provozní napětí: 24 V/DC

Provozní proud: 100 mA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417464 BALLUFF kapacitní snímač Kapacitní BCS00R0 BCS00R0 M12 nezarovnaná PNP (Ø x d) 12 mm x 61.00 mm Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417464 BALLUFF kapacitní snímač Kapacitní BCS00R0 BCS00R0 M12 nezarovnaná PNP (Ø x d) 12 mm x 61.00 mm Piece

Popis

Tyto kapacitní senzory pro zjištění hladiny rozpoznají pomocí aktivní plochy produkt, sypký materiál nebo kapaliny, které se mají bez dotyku odepnout. Díky kulovitému elektrickému poli jsou přilnavá místa na aktivní ploše senzoru účinně kompenzována. Rozměry=Ø 12 x 61 mm, konstrukční řada=M12, závit (a)=M12x1, montáž=nezarovnaná, připojení=kabel, 2.00 m, PUR, spínací výstup = PNP spínací kontakt (NO), spínací frekvence=100 Hz, dosah=1...8 mm, citlivost = nastavitelná vzdálenost sepnutí, materiál pouzdra = PBT, aktivní plocha, materiál = PBT, okolní teplota =-25... 85 °C, provozní napětí UB=10... 30 VDC, schválení/soulad = CEcULUSWEEE, stupeň krytí=IP67

Tento text byl přeložen strojově.
