Name: BALLUFF indukční snímač Induktivní BES03HC BES03HC M8 zarovnaná (Ø x d) 8 mm x 40.00 mm
Brand: BALLUFF
SKU: 3417252
Availability: BackOrder

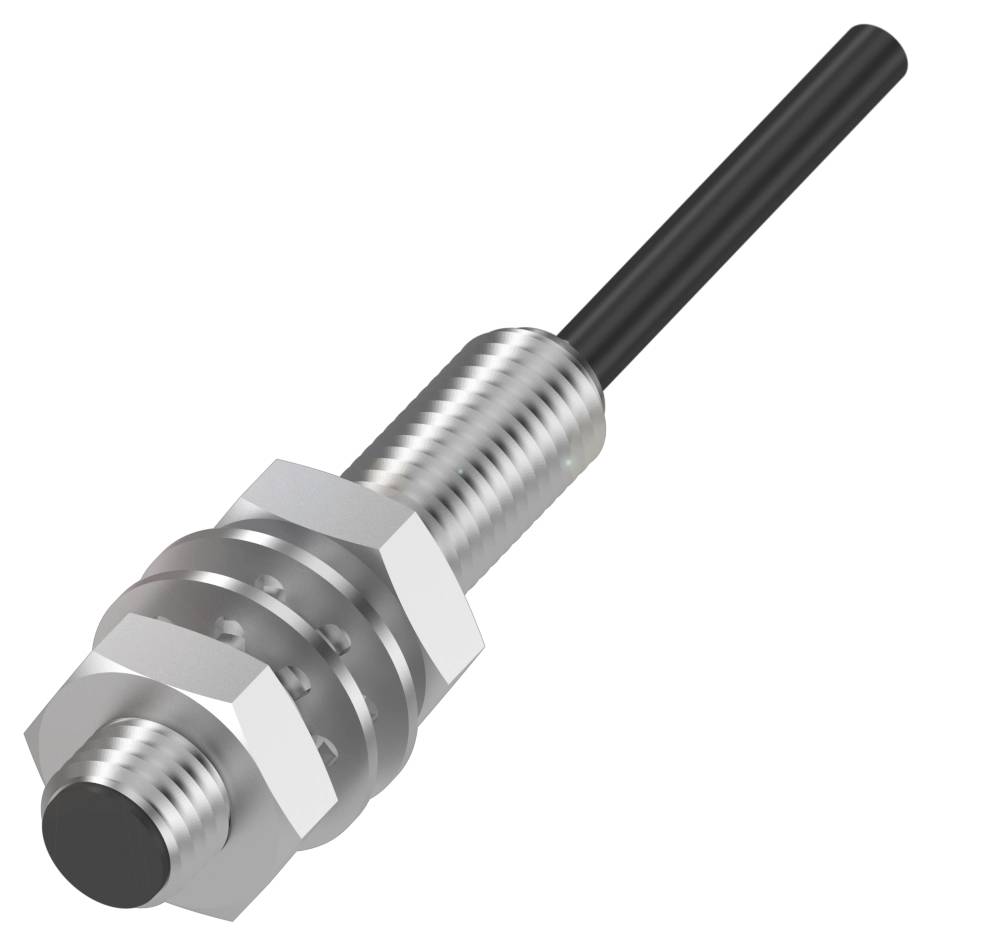

Kovový válcový indukční snímač s černým kabelem na jednom konci. Používá se především v průmyslové automatizaci.

Ilustrační obrázek

Kategorie produktu

indukční snímač

Provozní napětí max.

36.0 V

spínací vzdálenost (max.)

1.6 mm

Provedení

Induktivní

Připojení

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 27. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 128,10 Kč / kus)

1 128,10 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Indukční senzor přiblížení Balluff BES03HC

Rozměry: Ø 8 x 40 mm
Tvar M8x1
Montáž: Zarovnaná
Dosah: 2 mm
Spínací výstup: Polarizovaný spínač (NO)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 8 x 40 mm
Aktivní plocha, materiál: PBT
Připojení: Kabel, 2.00 m, PUR
Tvar M8x1
Provozní napětí UB: 10... 36 VDC
Montáž: Zarovnaná
Materiál krytu: Mosaz, bez niklu
Dosah: 2 mm
Spínací výstup: Polarizovaný spínač (NO)
Spínací frekvence: 1500 Hz
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Doplňkové vlastnosti:
Rozměry: Ø 8 x 40 mm
Zobrazení provozního napětí: ne
Ukazatel funkcí: Ano
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 50 ms
Provozní napětí UB: 10... 36 VDC
Kategorie použití: DC-13
Minimální provozní proud: 5 mA
Max. Zátěžový kapacita pro UE: 1 μF
Zbytkový proud lr max. 600 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 1500 Hz
Napětí v případě potřeby max.: 5.3 V.
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 1.6 mm
Hystereze H max. (% str): 20.0 %
Jmenovitá spínací vzdálenost n: 2 mm
Odstup realistického spínače Sr: 2 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 315 a)
Aktivní plocha, materiál: PBT
Utahovací moment 3 Nm
Velikost: M8x1
Délka připevnění: 40.00 mm
Montáž: Jednoduše instalovatelná
Spínací výstup: Polarizovaný spínač (NO)
Typ připojení: Kabel, 2.00 m, PUR
Průměr kabelu D: 3.00 mm
Délka kabelu L: 2 m.
Poznávací značka spínacího zařízení: Snímode se
Materiál krytu: Mosaz, bez niklu
Materiál pláště: PUR
EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Stupeň znečištění: 3
Počet vodičů: 2
Průřez kabelu: 0.14 mm²
Značka: Global

Kategorie produktu: indukční snímač

Typ: BES03HC

Min. provozní napětí: 10.0 V

Provozní napětí max.: 36.0 V

Provozní napětí: 10.0 - 36.0 V

Délka kabelu: 2.00 m

spínací vzdálenost (max.): 1.6 mm

Spínací frekvence: 1500 Hz

Provedení: Induktivní

Připojení: M8

Způsob konstrukce: zarovnaná

Konstrukční velikost: M8

Materiál pouzdra: mosaz

: IP67

Min. teplota: -25 °C

Max. teplota: 70 °C

Délka: 40.00 mm

(Ø): 8 mm

Rozm.: (Ø x d) 8 mm x 40.00 mm

Jmenovité napětí: 24 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417252 BALLUFF indukční snímač Induktivní BES03HC BES03HC M8 zarovnaná (Ø x d) 8 mm x 40.00 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417252 BALLUFF indukční snímač Induktivní BES03HC BES03HC M8 zarovnaná (Ø x d) 8 mm x 40.00 mm

Popis

Rozměr=Ø 8 x 40 mm, tvar=M8x1, montáž=zarovnaná, dosah=2 mm, spínací výstup=polstrovaný kontakt (NO), spínací frekvence = 1500 Hz, materiál krytu = mosaz, ochrana povrchu = bez niklu, aktivní plocha, materiál = PBT, připojení = kabel, 2.00 m, PUR, provozní napětí Ub=10... 36 VDC, okolní teplota =-25... 70 °C, stupeň ochrany = IP67, schválení/shoda = CECULUEACWEEE

Tento text byl přeložen strojově.
