Name: BALLUFF indukční snímač Induktivní BES02WH BES02WH M12 zdánlivě zarovnaný PNP (Ø x d) 12 mm x 60.00 mm
Brand: BALLUFF
SKU: 3417372
Availability: BackOrder

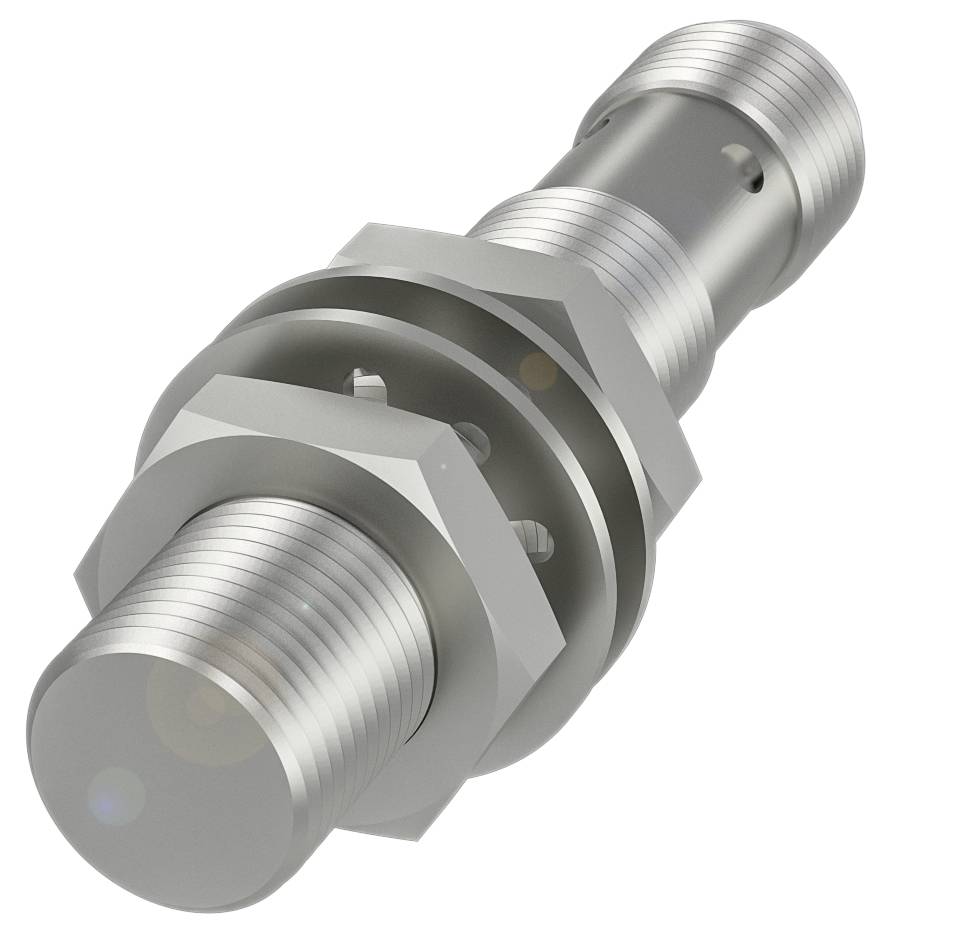

Válcová kovová součástka s několika závity a šestihranými maticemi, pravděpodobně strojní díl, na bílém pozadí.

Ilustrační obrázek

Kategorie produktu

indukční snímač

Provozní napětí max.

30.0 V

Výstupy

PNP

spínací vzdálenost (max.)

4.9 mm

Provedení

Induktivní

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 3. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 455,00 Kč / kus)

3 719,00 Kč

-7 %

3 455,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Válcové provedení Balluff BES02WH pro použití odolná proti vysokému tlaku

Rozměry: Ø 12 x 60 mm
Tvar M12x1
Montáž: Zdánlivě zarovnaná
Dosah: 6 mm
Spínací výstup: PNP spínací kontakt (NO)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 12 x 60 mm
Aktivní plocha, materiál: Ušlechtilá ocel
Připojení: Konektor, zástrčka M12x1, 4-pólová
Tvar M12x1
Provozní napětí UB: 10... 30 VDC
Odolnost proti tlaku max. 80 bar
Montáž: Zdánlivě zarovnaná
Materiál pouzdra: Ušlechtilá ocel
Dosah: 6 mm
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 400 Hz
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Doplňkové vlastnosti:
Rozměry: Ø 12 x 60 mm
Zobrazení provozního napětí: ne
Ukazatel funkcí: Ano
Výstupní odpor Ra: 47.0 kOhm
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 60 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zátěžový kapacita pro UE: 1 μF
Proud naprázdno IO max., tlumený: 16 mA
Proud naprázdno IO max., neutlumený: 9 mA
Zbytkový proud lr max. 100 µA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 400 Hz
Případ napětí statický max.: 2 V.
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 4.9 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 6 mm
Odstup realistického spínače Sr: 6 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 335 a)
Aktivní plocha, materiál: Ušlechtilá ocel
Utahovací moment 10 Nm ± 10 %
Velikost: M12x1
Délka připevnění: 41.00 mm
Montáž: Zdánlivě zarovnaná
Spínací výstup: PNP spínací kontakt (NO)
Poznávací značka spínacího zařízení: Možnost modroze až na rozváděcí
Materiál pouzdra: Ušlechtilá ocel
EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
Ochrana: IP67
Teplota okolí: -25 až 70 °C
Stupeň znečištění: 3
Odolnost proti tlaku max. 80 bar
Pevnost v tlaku, poznámka: Odolná proti tlaku

Kategorie produktu: indukční snímač

Typ: BES02WH

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Výstupy: PNP

spínací vzdálenost (max.): 4.9 mm

Spínací frekvence: 400 Hz

Provedení: Induktivní

Připojení: M12

Způsob konstrukce: zdánlivě zarovnaný

Konstrukční velikost: M12

Materiál pouzdra: nerezová ocel

Typ kontaktu: 1 PNP

: IP67

Min. teplota: -25 °C

Max. teplota: 70 °C

Délka: 60.00 mm

(Ø): 12 mm

Rozm.: (Ø x d) 12 mm x 60.00 mm

Jmenovité napětí: 24 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417372 BALLUFF indukční snímač Induktivní BES02WH BES02WH M12 zdánlivě zarovnaný PNP (Ø x d) 12 mm x 60.00 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417372 BALLUFF indukční snímač Induktivní BES02WH BES02WH M12 zdánlivě zarovnaný PNP (Ø x d) 12 mm x 60.00 mm

Popis

Naše vysoce odolná indukční senzory vydrží tlak až 500 bar. Proto se perfektně hodí pro sledování polohy hydrauliky, např. pro kontrolu koncové polohy na hydraulických válcích nebo pro kontrolu pozice ventilu. Rozměry=Ø 12 x 60 mm, typ=M12x1, montáž=zdánlivě zarovnaný, dosah=6 mm, spínací výstup=PNP spínací kontakt (NO), spínací frekvence = 400 Hz, materiál krytu = ušlechtilá ocel, aktivní plocha, materiál = nerezová ocel, připojení = konektor, M12x1 zástrčka, 4 pólů, provozní napětí Ub=10... 30 VDC, okolní teplota - 25... 70 °C, stupeň krytí=IP67, schválení/shoda = CECULUSEACWEEE

Tento text byl přeložen strojově.
