Name: BALLUFF BOS 18E-X-IS20-S4 jednocestná světelná závora, BOS0236, vysílač, 1 ks
Brand: BALLUFF
SKU: 3416738
Availability: BackOrder

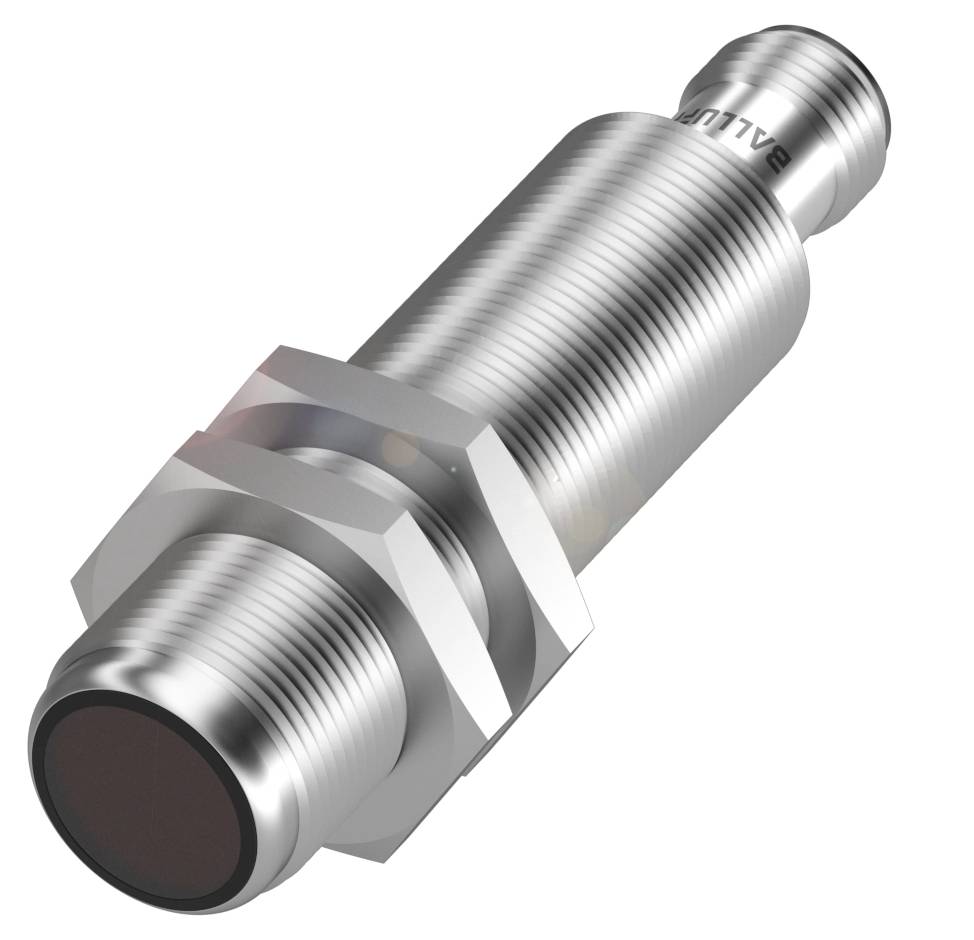

Válcový, stříbrný proximity senzor se závitem, typicky používaný v průmyslových aplikacích pro detekci objektů.

Ilustrační obrázek

Kategorie produktu

jednocestná světelná závora

Připojení

M12, 4pólové

Typ

BOS 18E-X-IS20-S4

Provedení

vysílač

Provozní napětí

24 V/DC

Datasheety: (PDF)

Doručení: Út 24. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 400,83 Kč / kus)

3 400,83 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Cylindrická jednocestná světelná závora Balluff BOS0236 se závitem M18 a různými druhy světla

Rozměry: Ø 18 x 75 mm
Řada 18E
Funkční princip: Optoelektronický senzor
Zvláštní vlastnosti: Washdown
Princip funkce optického: Jednocestná optická závora (vysílač)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 18 x 75 mm
Aktivní plocha, materiál: Sklo
Připojení: Konektor, zástrčka M12x1, 4-pólová
Řada 18E
Zvláštní vlastnosti: Washdown
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce optického: Jednocestná optická závora (vysílač)
Materiál pouzdra: Nerezová ocel (1.4404)
Druh světla: infračervené
Dosah: 0... 50 m
Směrová charakteristika: Rozptýlená
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: Ø 18 x 75 mm
Upevnění: Matice M18x1
Jmenovité provozní napětí UE DC: 24 v
Jmenovité izolační napětí [Ui]: 75 V DC
Provozní napětí UB: 10... 30 VDC
Připojení: Konektor, zástrčka M12x1, 4- |
Ochrana proti přepólování: Ano
Jmenovitá spínací vzdálenost SN: 50 m.
MTTF (40 °C): 970 a)
Aktivní plocha, materiál: Sklo
Materiál pouzdra: Nerezová ocel (1.4404)
EN 60068-2-27, šok: Polosinus, 100 gn, 2 ms, 3 x 8000 |polosinus, 30 gn, 11 ms, 3x 6
EN 60068-2-6, vibrace: 10…2000 Hz, amplituda 1 mm, 30 |gn, 3x5 h |10…55 Hz, amplituda 1 mm, 3x 30 |min
Ochrana: IP68 / IP67
Teplota okolí: -25 až 70 °C
Stupeň znečištění: 3
Dosah: 0... 50 m
Utahovací moment max. 40 Nm
Kontakty, ochrana povrchu: Pozlacené
Řada 18E
Tvar: Válcová |optika rovná
Umístění: ne
Proud naprázdno IO max. Při UE: 25 mA
Princip funkce optického: Jednocestná optická závora (vysílač)
Druh světla: infračervené
Směrová charakteristika: Rozptýlená
Vlnová délka: 850 nm
Skupina LED podle IEC 62471: Skupina volná
REFERENČNÍ PŘIJÍMAČ: BOS 18E-PA-IE20-S4
Stupeň krytí podle DIN 40050: IPX9K

Kategorie produktu: jednocestná světelná závora

Typ: BOS 18E-X-IS20-S4

Provedení: vysílač

Provozní napětí: 24 V/DC

Připojení: M12, 4pólové

Konstrukční velikost: M18

Materiál pouzdra: nerezová ocel

Typ vysílače: infračervená LED dioda

Vlnová délka: 850 nm

: 50 m

: IP68
IP67

Hloubka: 75 m

(Ø): 18 mm

Rozm.: (Ø x h) 18 mm x 75 m

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416738 BALLUFF BOS 18E-X-IS20-S4 jednocestná světelná závora, BOS0236, vysílač, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416738 BALLUFF BOS 18E-X-IS20-S4 jednocestná světelná závora, BOS0236, vysílač, 1 ks

Popis

Díky vynikající přesnosti jsou naše jednocestné optické závory ideální pro ideal polohování. Rozpoznávají objekty nezávisle na povrchu, barvě a materiálu. Přitom se vysílač a přijímač nacházejí v samostatných pouzdrech. Vysoké rozsahy nepředstavují žádný problém pro světelné závory. Disponují velkou funkční rezervou a jsou velmi odolné proti znečištění. Konstrukční řada = 18E, rozměry = Ø 18 x 75 mm, princip funkce = optoelektronický senzor, princip funkce: Optický = jednosměrný optický snímač (vysílač), směrová charakteristika = divergent, typ světla: Infračervený, dosah = 0...50 m, připojení = konektor, konektor M12x1, 4-pólový, materiál krytu = nerezová ocel (1.4404), aktivní plocha, materiál = sklo, provozní napětí Ub = 10 - 30 VDC, schválení/shoda = CEcULusEcolabFDA konformní
