Name: BALLUFF BOS 12M-PSV-RF10-S4 optický snímač, BOS01UN, 1 ks
Brand: BALLUFF
SKU: 3418398
Availability: BackOrder

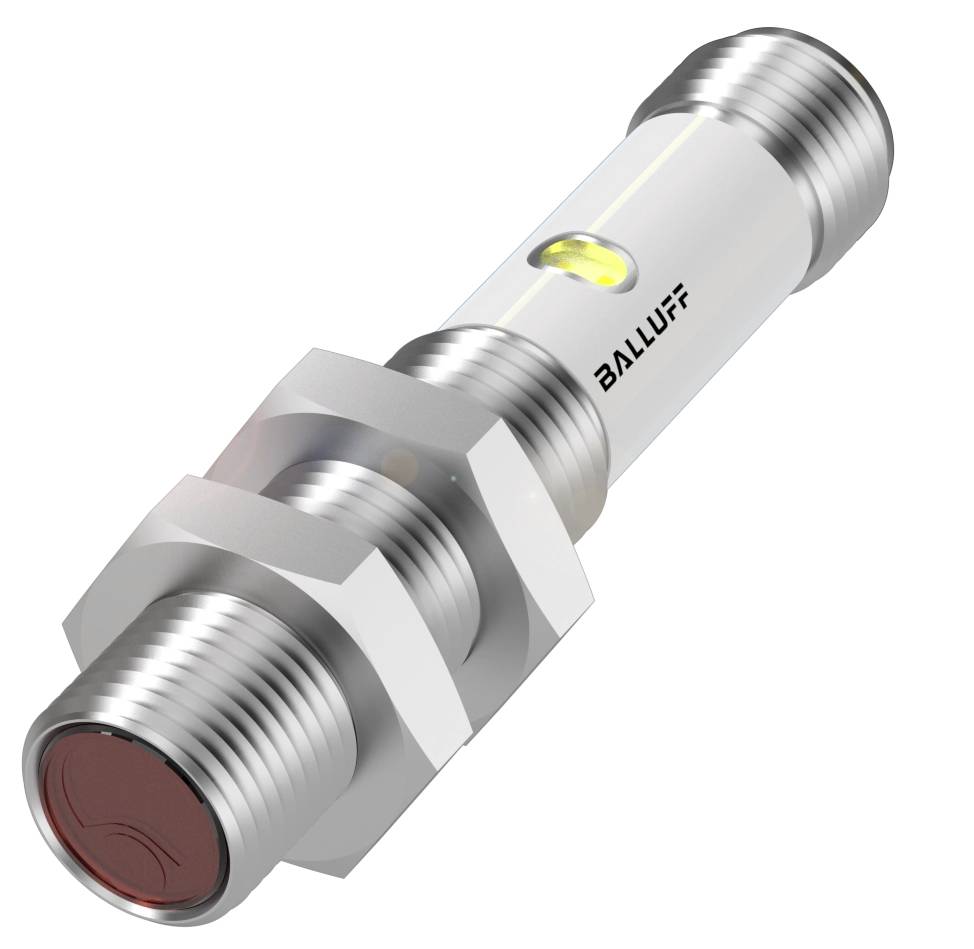

Válcový přibližovací senzor s kovovým pouzdrem a červeným senzorním koncem, označený 'Balluff', signalizuje přítomnost.

Ilustrační obrázek

Kategorie produktu

optický snímač

Připojení

M12, 4pólové

Typ

BOS 12M-PSV-RF10-S4

Provozní napětí

24 V/DC

Typ kontaktu

2 spínací kontakty

Datasheety: (PDF)

Doručení: Po 23. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 400,83 Kč / kus)

3 400,83 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Cylindrický světelný snímač Balluff BOS01UN se závitem M12 a různými druhy světla

Rozměry: Ø 12 x 60 mm
Řada 12 m.
Rozhraní: 2x PNP spínací kontakt (NO)
Funkční princip: Optoelektronický senzor
Princip funkce: Optický: Světelný snímač, triangulace

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 12 x 60 mm
Aktivní plocha, materiál: PMMA
Připojení: Konektor, zástrčka M12x1, 4-pólová
Řada 12 m.
Provozní napětí UB: 10... 30 VDC
Funkční princip: Optoelektronický senzor
Princip funkce: Optický: Světelný snímač, triangulace
Materiál pouzdra: Poniklovaná mosaz
Typ světla: Červené LED světlo
Velikost plochy: Ø 2 mm při 25 mm
Optické zvláštnosti: Pevné zaostření
Pevné potlačení pozadí
Dosah: 1... 25 mm
Rozhraní: 2x PNP spínací kontakt (NO)
Směrová charakteristika: Obvykle zaostření při 25 mm
Doplňkové vlastnosti:
Funkční princip: Optoelektronický senzor
Rozměry: Ø 12 x 60 mm
Upevnění: Matice M12x1
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Max. Zatížení pro UE: 0.2 μF
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 1000 Hz
Připojení: Konektor, zástrčka M12x1, 4- |
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Hystereze H max. (% str): 1.0 %
Jmenovitá spínací vzdálenost n: 25 mm
Teplotní drift max. (% str): 5 %
Přesnost opakování max. (% str): 1.0 %
MTTF (40 °C): 1561 a)
Aktivní plocha, materiál: PMMA
Spínací výstup: 2x PNP spínací kontakt (NO)
Materiál pouzdra: Poniklovaná mosaz
EN 60068-2-27, šok: Polosinus, 100 gn, 2 ms, 3 x 8000 |polosinus, 30 gn, 11 ms, 3x 6
EN 60068-2-6, vibrace: 10…55 Hz, amplituda 1 mm, 3x 30 |min |10…2000 Hz, amplituda 1 mm, 30 |gn, 3x5 h
Ochrana: IP67
Okolní teplota: -5... 60 °C.
Stupeň znečištění: 3
Odchylka vzdálenosti 18 % max. (% str): 1 %
Dosah: 1... 25 mm
Utahovací moment max.: 7 Nm |15 Nm
Kontakty, ochrana povrchu: Pozlacené
Povrchová ochrana: Poniklovaná
Řada 12 m.
Tvar: Válcová |optika rovná
Zobrazení: Zelená LED: Provozní napětí |chyby - LED zelená, bliká |mezních hodnot - žlutá LED, bliká |LED žlutá: Světelná signalizace
Umístění: ne
Výtah vypnutí max. 0.5 ms
Zapínací kladkostroj ton max. 0.5 ms
Proud naprázdno IO max. Při UE: 20 mA
Případ napětí UD max. U IE: 1.5 V.
Cizí světlo max. 50000 luxů
Princip funkce: Optický: Světelný snímač, triangulace
Typ světla: Červené LED světlo
Velikost plochy: Ø 2 mm při 25 mm
Optické zvláštnosti: Pevné zaostření a potlačení pozadí
Optická spínací funkce: Spínání za světla
Směrová charakteristika: Obvykle zaostření při 25 mm
Vlnová délka: 650 nm
Skupina LED podle IEC 62471: Skupina volná
Nejmenší část typ. Ø 0.05 mm drát
Odchylka vzdálenosti 6 % max. (% str): 5.0 %
Spínací funkce, přídavný výstup: Spínací kontakt (NO)
Přídavný výstup: Stabilizační výstup PNP

Kategorie produktu: optický snímač

Typ: BOS 12M-PSV-RF10-S4

Provozní napětí: 24 V/DC

Typ kontaktu: 2 spínací kontakty

Spínací frekvence: 1000 Hz

Připojení: M12, 4pólové

Konstrukční velikost: M12

Materiál pouzdra: mosaz (poniklovaná)

Vlastnosti materiálu: niklováno

Typ vysílače: červená LED dioda

Vlnová délka: 650 nm

: 25 mm

Vlastnosti: S podsvícením

: IP67

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3418398 BALLUFF BOS 12M-PSV-RF10-S4 optický snímač, BOS01UN, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3418398 BALLUFF BOS 12M-PSV-RF10-S4 optický snímač, BOS01UN, 1 ks

Popis

Optická závora s potlačením pozadí zajišťuje spolehlivé rozpoznání nezávisle na povrchu, barvě a materiálu. Vaše klávesnice je téměř konstantní i při různých úrovních propustnosti. Optoelektronický senzor, pevné zaostření pozadí, typ připojení = konektor, spínací výstup = 2x PNP spínací kontakt (NO), dosah max.=25 mm

Tento text byl přeložen strojově.
