Name: Arducam modul kamery MBS-SES-185-25
Brand: Arducam
SKU: 3205042
Availability: BackOrder

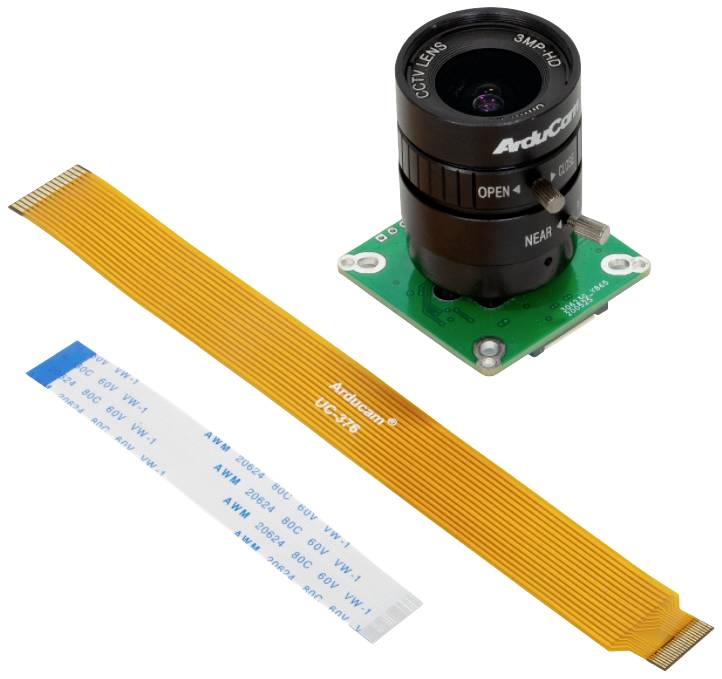

"Kamera s objektivem a oranžovým plochým kabelem. Na kameře nápis: „ArduCam 3MP HDR" s indikátorem zaostření."

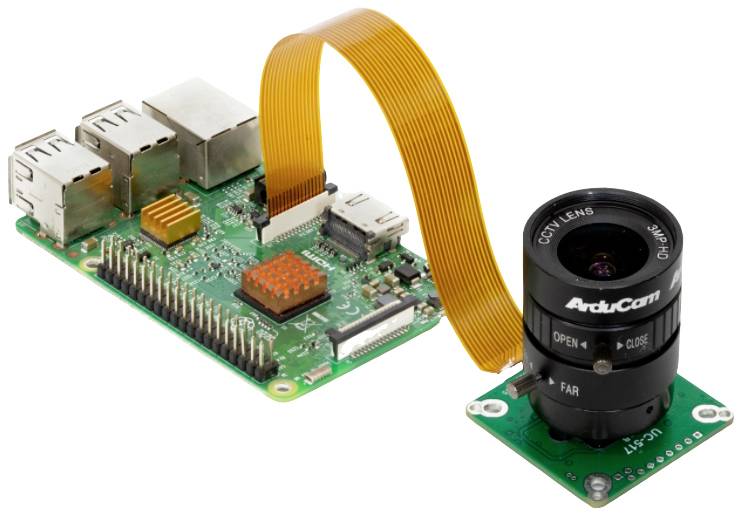

Mikroprocesor s několika porty je připojen k fotoaparátu plochým páskový kabel.

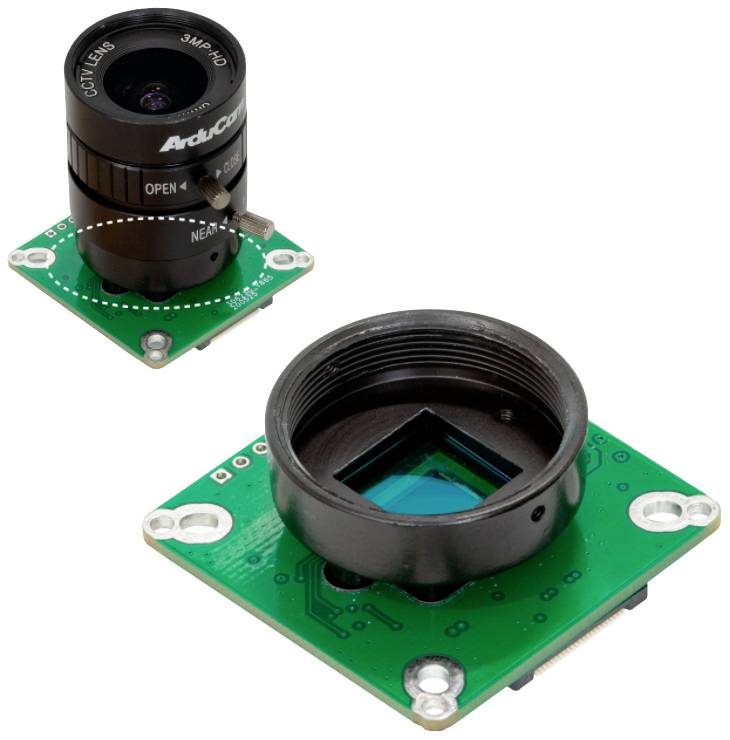

Elektronický modul s čočkou a senzorem na zelené desce plošných spojů. Vhodný pro instalace kamery nebo vývoj optických senzorů.

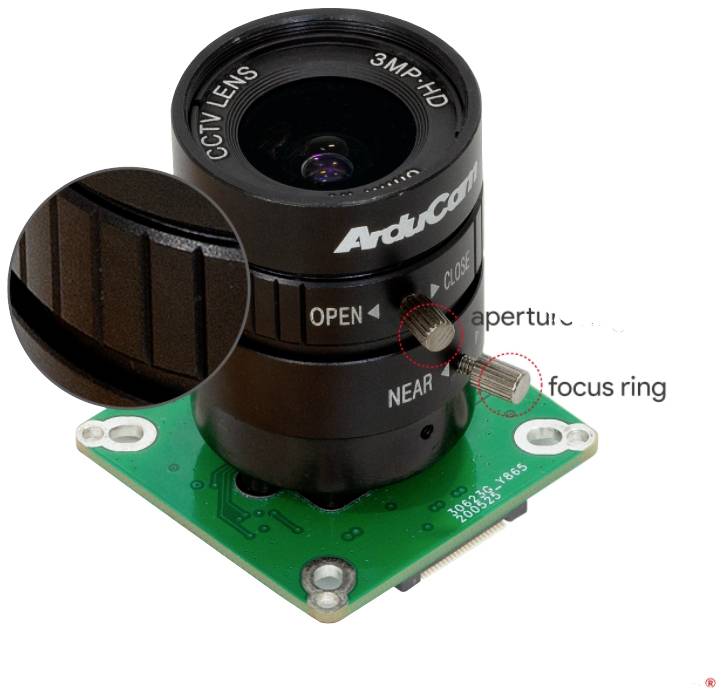

Detailní záběr černého objektivu CCTV na zelené desce plošných spojů. Značky ukazují polohu clony a ostřicího prstence.

1/4

EAN:

Označení výrobce:

Objednací číslo:

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (4 779,00 Kč / kus)

4 779,00 Kč

Včetně DPH.

Doprava zdarma

Není dostupné pro firemní nebo koncové zákazníky

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kamera:
Senzor: IMX477P
Optický formát 1/2,3" (úhlopříčka 7,85 mm)
Rozlišení 4056 (v) x 3040 (v) 123MP
Velikost pixelu: 1,55 um x 1,55 um
IR citlivost: Viditelné světlo
Rozhraní: 4 stopa MIPI CSI-2
Standardní montáž objektivů: Cs-Mount
Počet snímků: (V závislosti na cílové platformě, maximální frekvence obrazu může být omezena) plné rozlišení při 60fps (normální), 4K2K při 60fps, 1080p při 240fps při plném rozlišení 40fps (12bit normální) plné rozlišení při 30 fps (DOL-HDR, 2 snímky)
Čočka:
Formát 1/2,3"
Brennweite: 6mm
Clona (F): Max. F1.2
Zorné pole (FOV): 65° (H)
Objímka: CS Mount
Ohnisková vzdálenost vzadu: 7.53 mm
MoD: 0,2 m
Rozměry: Ø 30 × 31 mm
Hmotnost: 53 g
Deska kamery:
Velikost desky: 38 mm × 38 mm
Odstup otvorů: Kompatibilní s 29 mm, 30 mm, 34 mm
Špičkový proud: 300 mA

Kategorie produktu: modul kamery

Délka: 38 mm

Šířka: 38 mm

Číslo výrobce: MBS-SES-185-25

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3205042 Arducam modul kamery MBS-SES-185-25

Popis

Tým firmy Arduino CAM zveřejnil pro Raspberry Pi řadu kamerových modulů, včetně modulů 5 Mpx a 8 Mpx. Jsou plně kompatibilní s oficiální verzí a jsou rozděleny na standardní verzi, optimalizovaný optický výkon VERSION, miniaturní kameru pro špionáž VERSION, Noir verzi, motorizovanou verzi IR Cut a programovatelný Motorized Focus Cverze. Tyto kamerové moduly podporují všechny modely Raspberry Pi a potřebují 15-pinový kabel k 22 nebo adaptér pro fungování s Pi Zero. Oficiální Pi HQ kamera je k dispozici pouze v jednom modelu. Není dodávána s objektivem a ani pro uživatele není snadné najít pouzdro. Pro řešení těchto problémů má deska Arduino tento kamerový modul, přizpůsobené kamerové pole IMX477 se třemi odstupy otvorů a 6mm CS objektivem. A můžete si stáhnout 3D soubory, abyste mohli vytisknout svůj kryt, jak chcete. Tento kamerový modul podporuje Raspberry Pi a PC/notebook (vyžaduje adaptér MIPI a USB kameru Shield, nejsou součástí dodávky).

DŮLEŽITÉ UPOZORNĚNÍ K IMX477 MIPI LANES
Kamerový modul IMX477 podporuje 4 Lanes v hardwaru, ale 4-lankové kamerové ovladače vyžaduje další úpravy.

Standardní Raspberry Pi a Jetson Nano/Xavier NX nemohou fyzikálně podporovat 4-Lane připojení (obě mají pouze 2-Lane CSI konektory). Pouze výpočetní modul Raspberry Pi a některé desky Jetson CARRIER od jiných výrobců disponují hardwarovou podporou 4 Lane. Proto to není obecná potřeba. Pro 4-Lane připojení je kromě fyzického připojení 4-Lane nutná i další práce, zejména kamerové ovladače. Ovladače jsou omezeny výkonem platformy. Například ve 4 oblastech nemůžete na Raspberry Pi aktivovat 4k video, protože v současné době to VideoCore nepodporuje. Jetson Nano je do určité míry omezen možnostmi kódování. Musíte zajistit, že to opravdu potřebujete.
