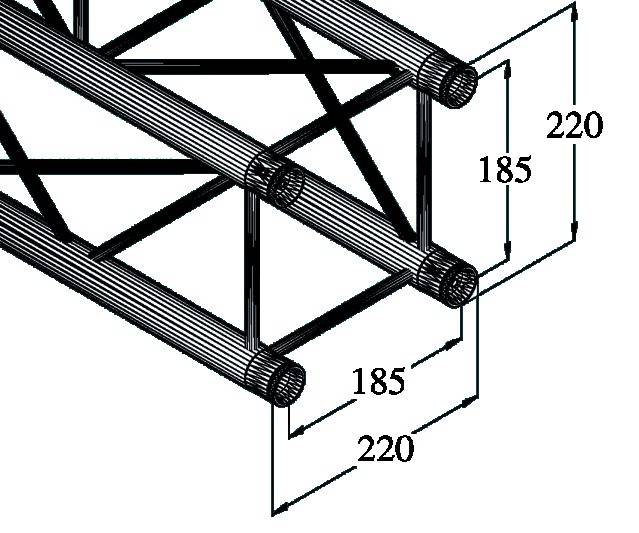

Technický výkres ocelového nosníku se čtyřmi kulatými trubkami. Opatřen kótami: 220 mm a 185 mm mezi trubkami.

Technický výkres ocelového nosníku se čtyřmi kulatými trubkami. Opatřen kótami: 220 mm a 185 mm mezi trubkami.

Diagram mřížového potrubí s rozměry: šířka 220 cm, výška 185 cm, zobrazující konstrukční uspořádání válcových prvků a jejich spojení.

1/2

Alutruss

Datasheety: (PDF)

Deutsch (Deutschland)

12 Ks

Prodej a doprava:

Počet

Ks

Celková cena (8 465,00 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

DECOLOCK DQ4-3000 4-bodová rampa

4-bodový lehký nosníkový systém

Technické parametry

Podélné trubky 35 x 2 mm
Vzpěry 10 x 2 mm
Materiál trubek AlMgSi 0,5
Svařovací materiál AlMg 5
Svařovací metoda WIG-Puls.
Rozměry: 185 mm (průměr otvoru - průměr otvoru)
Vnější rozměr 220 mm
Délka: 3000 mm

Kategorie produktu: 4bodová rampa

Ø trubice: 35 mm

Délka: 3 m

Šířka: 22 cm

V: 22 cm

Hmotnost: 9.8 kg

Rozm.: (d x š x v) 3 m x 22 cm x 22 cm

Ke stažení

List technických údajů

Deutsch (Deutschland)

List technických údajů 593914 Alutruss DECOLOCK DQ4-3000 4bodová rampa 3 m

List technických údajů 593914 Alutruss DECOLOCK DQ4-3000 4bodová rampa 3 m

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 593914 Alutruss DECOLOCK DQ4-3000 4bodová rampa 3 m

Popis

4-bodový systém nosníků · vysoce kvalitní hliníkové trubky o průměru 35 mm · jednoduchá montáž díky spojce Quick-Lock · velmi nízká hmotnost · pro veletržní a obchodní výstavbu, odskoková a divadelní zařízení
