Name: ABB 2CDS273001R0161 S203M-D16 elektrický jistič 16 A 400 V
Brand: ABB
SKU: 3114498

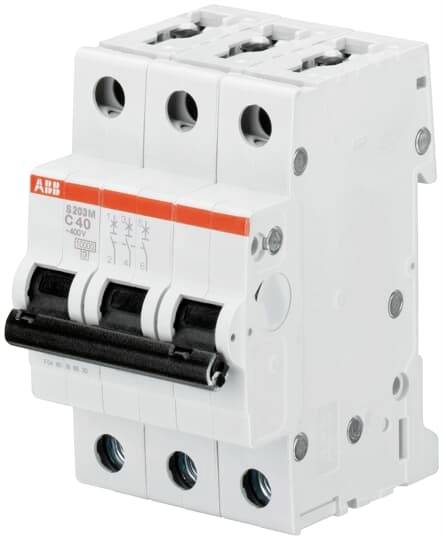

Třípólový jistič s červenými a černými ovládacími prvky, vhodný pro nadproudovou ochranu v elektrických zařízeních.

Kategorie produktu

elektrický jistič

Pólů

Spouštěcí charakteristika

Jmenovitý proud - filtr

16 A

Jmenovitý proud

16 A

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Nahlásit právní incident

Technické parametry

Kategorie produktu: elektrický jistič

Pólů: 3

Spouštěcí charakteristika: D

Jmenovitý proud - filtr: 16 A

Jmenovitý proud: 16 A

Obsah: 1 ks

Jmenovité napětí: 400 V

: IP20

: AC/DC

: 69 mm

: 16 A

: 400 V

: 50-60 Hz

: D

: 440 V

: 3

: 3

: 3

: 3

: NE

: IP20

: 3

: NE

: 0.75-35 mm²

: 0.75-25 mm²

: -25-55 °C

: NE

: ANO

: 3

: 10 kA

: 10 kA

: 25 kA

: 15 kA

: 4 kV

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3114498 ABB 2CDS273001R0161 S203M-D16 elektrický jistič 16 A 400 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3114498 ABB 2CDS273001R0161 S203M-D16 elektrický jistič 16 A 400 V

Popis

Automatické jističe řady s 200 M chrání kabely a vodiče před přetížením a zkratem podle DIN VDE 0100-430 a DIN VDE 0100-530. Splňují stavební požadavky DIN VDE 0641-11 popř. IEC/EN 60898-1, DIN VDE 0660-101, POPŘ. IEC/EN60947-2 a UL1077 a CSA 22.2 No. 235. Patentovaná připojovací svorka zajišťuje jednoduché a bezpečné připojení a manipulaci pomocí tiskové desky. Pro lepší viditelnost při zapojení je otvor pro připojení vedení nad připojovacím otvorem pro lištu. Průřezy vodiče až do 35 mm² lze připojit přímo k zařízení přes připojovací svorku s izolací s třídou ochrany IP20. Rozsáhlý sortiment příslušenství vám nabízí vše, co was potřebujete pro instalaci. Četné schválení dělají z s 200 M FIT pro celosvětové použití. Každý přístroj je před dodávkou podroben třem intenzivním zkouškám na kvalitu a výkon.

Tento text byl přeložen strojově.
