Když se řekne DSO, hleďte i na příponu
Autor: Jan Robenek, 18. únor 2020
Zkratka „SE“ nemusí u měřicího přístroje nutně odkazovat na jihovýchod (South-East). Co když tím výrobce myslel spíše akční nabídku v limitované sérii (special edition)? Podobně jako u německého osciloskopu Voltcraft, který je s výchozí variantou DSO-6084E technicky shodný a případný rozdíl tak pocítí zejména vaše peněženka.
Začíná od nuly

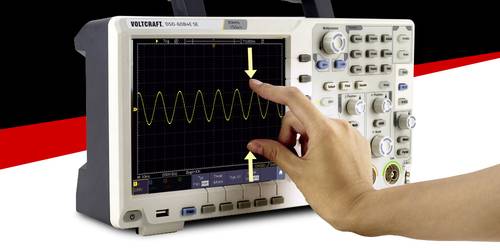

V laboratořích, do vývoje, nebo např. pro servisní účely mnohdy stačí střízlivě navržená měřicí technika, která nemusí být vůbec drahá. Ve světě osmibitových DSO se proto rychle a na jednom místě setkávají požadavky spojené např. s rychlostí vzorkování až 1 GS/s, šířkou pásma 80 MHz a také čtyřmi samostatnými analogovými vstupy. To je mnohem víc než pouhé dva kanály. Digitální osciloskop Voltcraft DSO-6084E SE k tomu navíc přidává přehledný multidotykový panel s úhlopříčkou přes 20 cm, který si rychle oblíbíte. Spoustu povelů je však možné stále zadávat i klasickou cestou, příp. též kombinovaně.

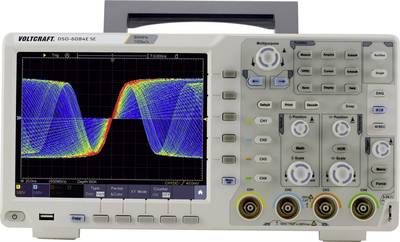

Mechanických ovládacích prvků zde napočítáte bezmála padesát. Většinu z nich tvoří běžná tlačítka s gumovým hmatníkem, který bývá někdy i podsvícený. Mezi nimi pak vystupuje celkem šest otočných knoflíků s funkcí potvrzení. Přesně odstupňovaný krok však mají pouze dva. Jednotlivé prvky jsou od sebe dostatečně vzdálené a díky logickému začlenění do několika základních skupin můžete začít okamžitě pracovat. Dokonce i tehdy, klesne-li teplota okolí až k samotné nule.
Digitální osciloskop Voltcraft DSO-6084E SE
S citem k prostoru
Displej s úhlopříčkou osm palců pro běžné činnosti naprosto vyhovuje. Výrobce kromě toho chytře využívá místo a zbytečně tak nezvětšuje rozměry přístroje. Osciloskop Voltcraft DSO-6084E SE si proto vystačí nejen s menšími lemy okolo zapuštěného LCD panelu, ale z odvrácené strany se může rovněž pochlubit výrazným stylovým prohnutím směrem dovnitř, které zde příjemně překvapí.

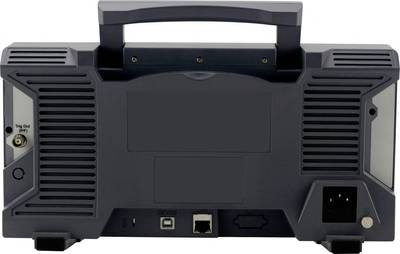

Když k tomu připočteme prostor pro masivní držák společně s dalšími několika prohlubněmi, ve kterých najdete třeba rozhraní USB Device či LAN, a také konektor BNC zpřístupňující spouštěcí signál nebo výsledky testů vyhovuje – nevyhovuje, pro samotnou elektroniku zase tak moc místa nezbývá. A to výrobce u stejné řady počítá i s volitelným generátorem průběhů se dvěma kanály, doplňkovou baterií o kapacitě 13 Ah, nebo dalším zvyšováním kmitočtového záběru až do 0,2 GHz. Aktivní chlazení členitého těla je proto sázkou na jistotu. Ventilátor lze ovšem snadno přeslechnout.
Velký svým displejem, nikoli rozměry

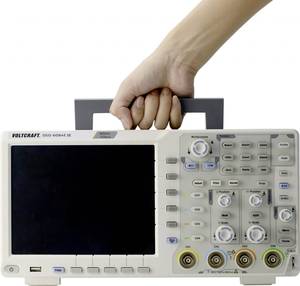

Tloušťka osciloskopu, která může bez ovládacích prvků a podstavce začínat klidně na 7,5 cm, a dále už jen klesat, si však vybírá svou daň v podobě menší stability. A to i tehdy, bude-li hmotnost bez příslušenství překračovat 2,5 kg. Pokud v horní části předního panelu stisknete jedním prstem některou z funkčních kláves, hrozí již naklonění přístroje. U této skupiny tlačítek je totiž k zadání platného povelu paradoxně zapotřebí vynaložit o něco větší sílu, kterou tak bude nutné kompenzovat dalšími prsty. Zvláště při využití obou předních nožiček, čímž ale pro změnu zvyšujete komfort při ovládání dotykového displeje. Kvůli „popojíždění“ samotného zařízení však bývá složitější i jeho vypnutí, resp. zapínání. Hůře dostupné tlačítko s dvoubarevným podsvícením musíte navíc přidržet po delší dobu.

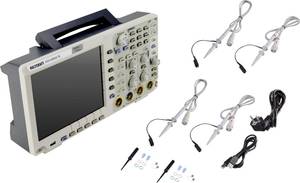

Voltcraft ale dává věcem řád. Dokonce už během přepravy. Jak jinak si totiž vysvětlit pomocnou papírovou krabici, která pojme veškeré příslušenství a ještě k tomu v originálním balení chytře vyplňuje zbývající objem? Osciloskop si však pořizujete zejména k pořádné práci. Vždyť ne nadarmo představuje základní vybavení měřicího pracoviště. A přesně takový nástroj nyní obdržíte i ve speciální edici s řadou užitečných a snadno dostupných funkcí. Model DSO-6084E SE navíc není soupeř, který by si na vašem stole nárokoval spoustu místa. Boj s nedostatkem prostoru totiž úspěšně svedl již sám výrobce.
