Name: Schneider Electric ovládací panel TM173DLED
Brand: Schneider Electric
SKU: 3756212
Availability: BackOrder

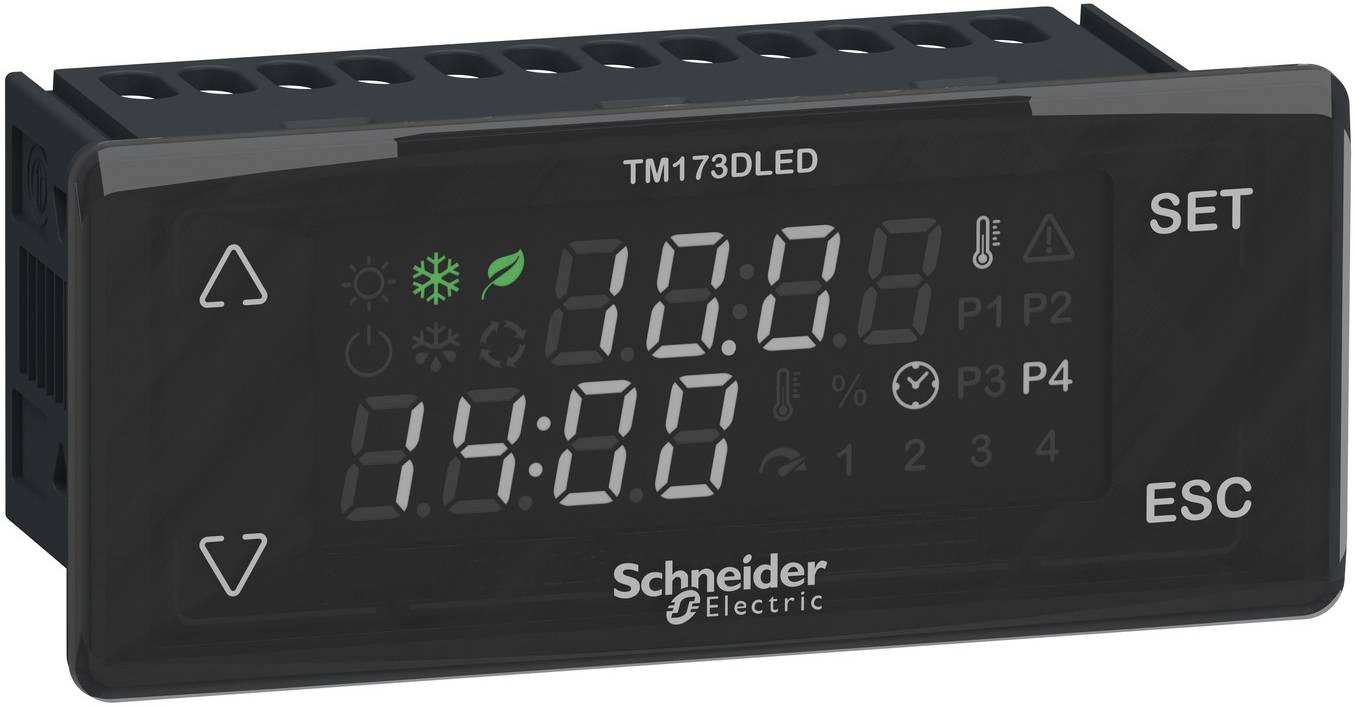

Schneider Electric ovládací panel TM173DLED-0

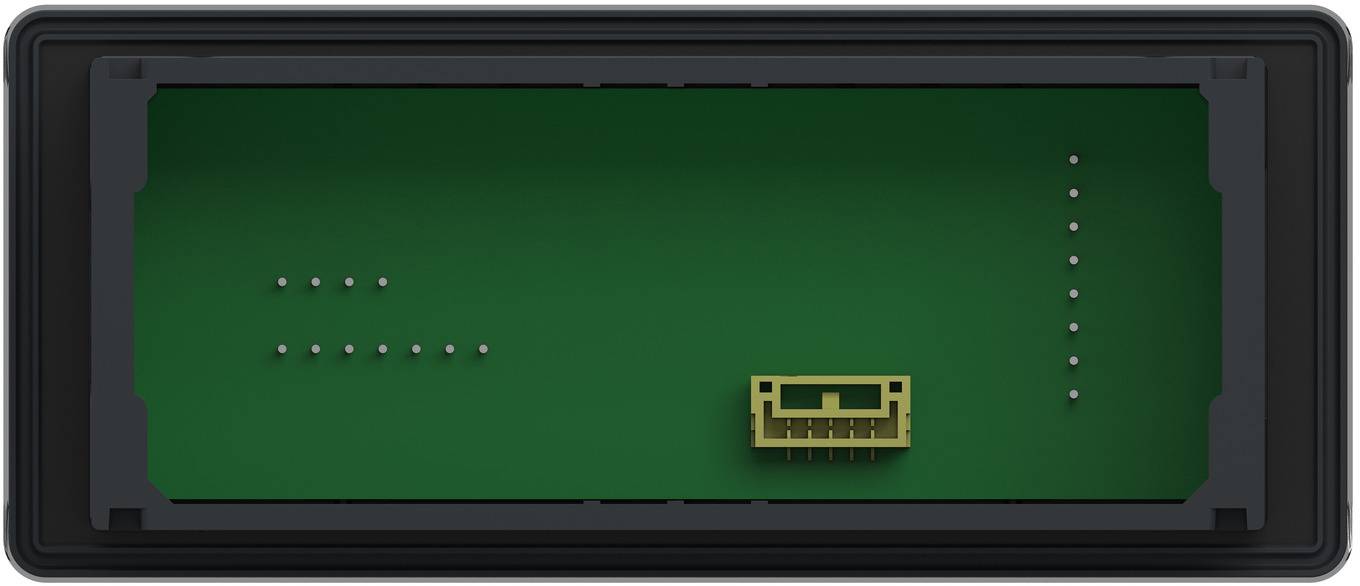

Schneider Electric ovládací panel TM173DLED-1

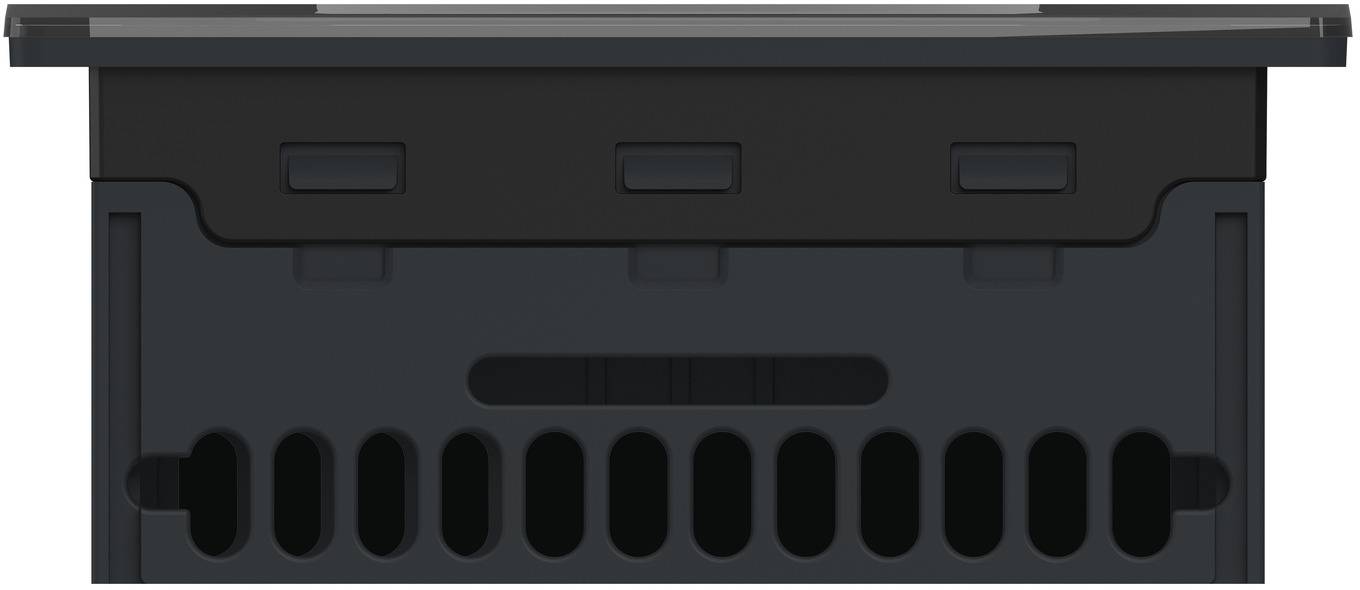

Schneider Electric ovládací panel TM173DLED-2

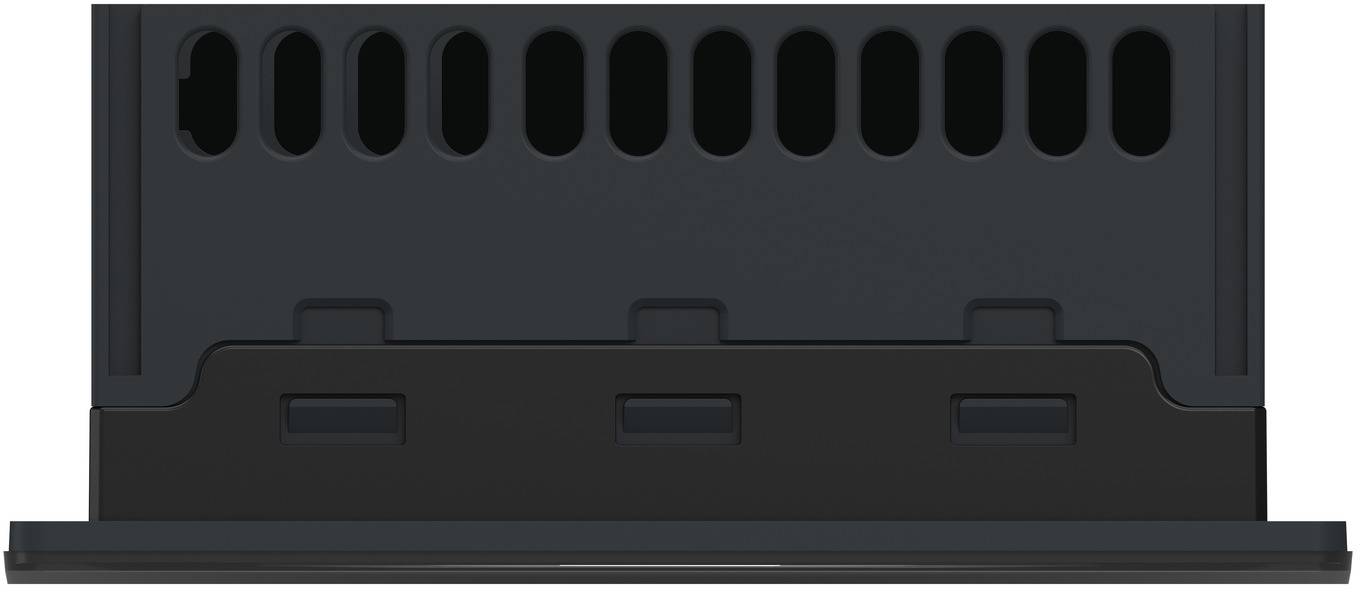

Schneider Electric ovládací panel TM173DLED-3

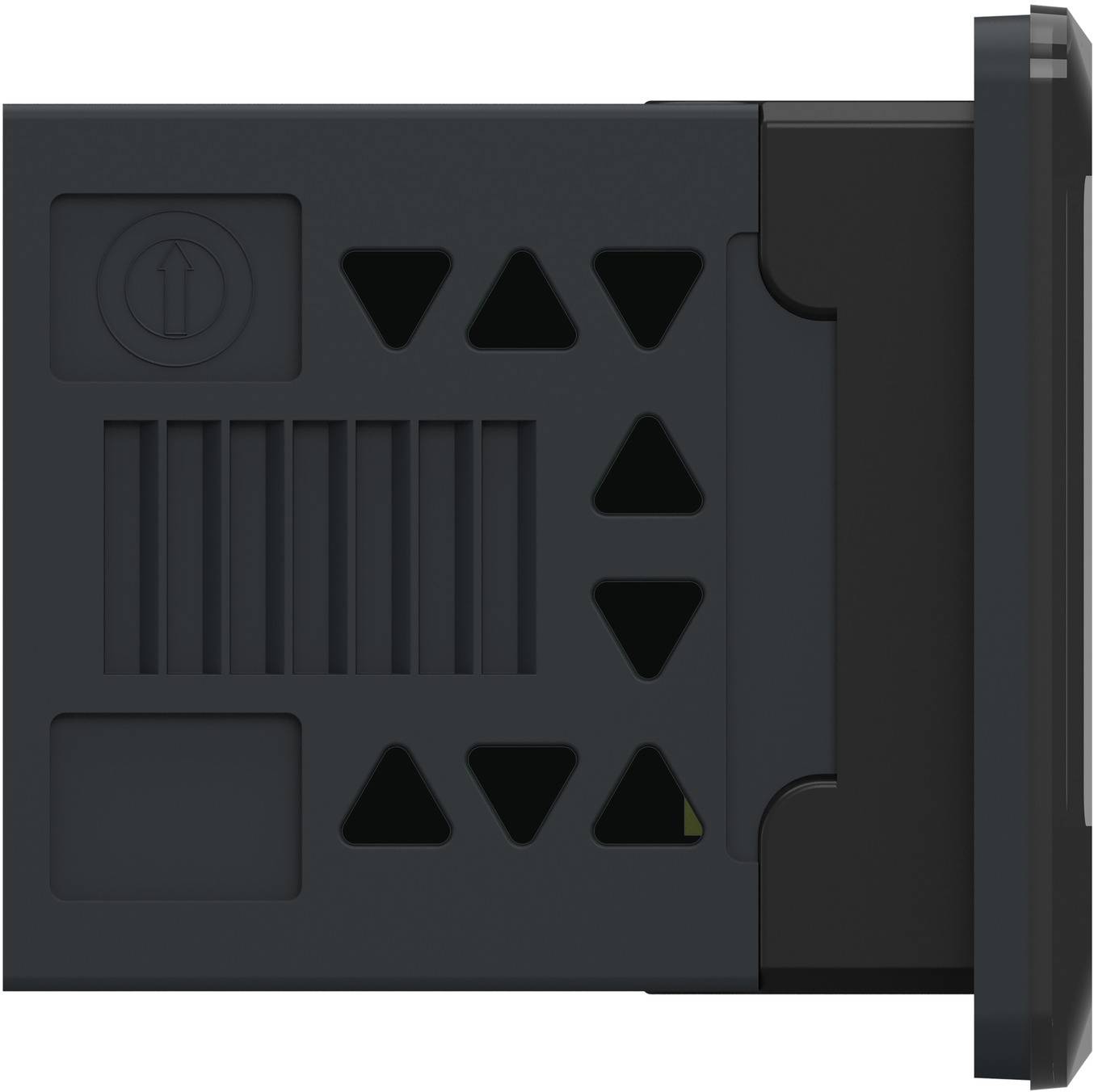

Schneider Electric ovládací panel TM173DLED-4

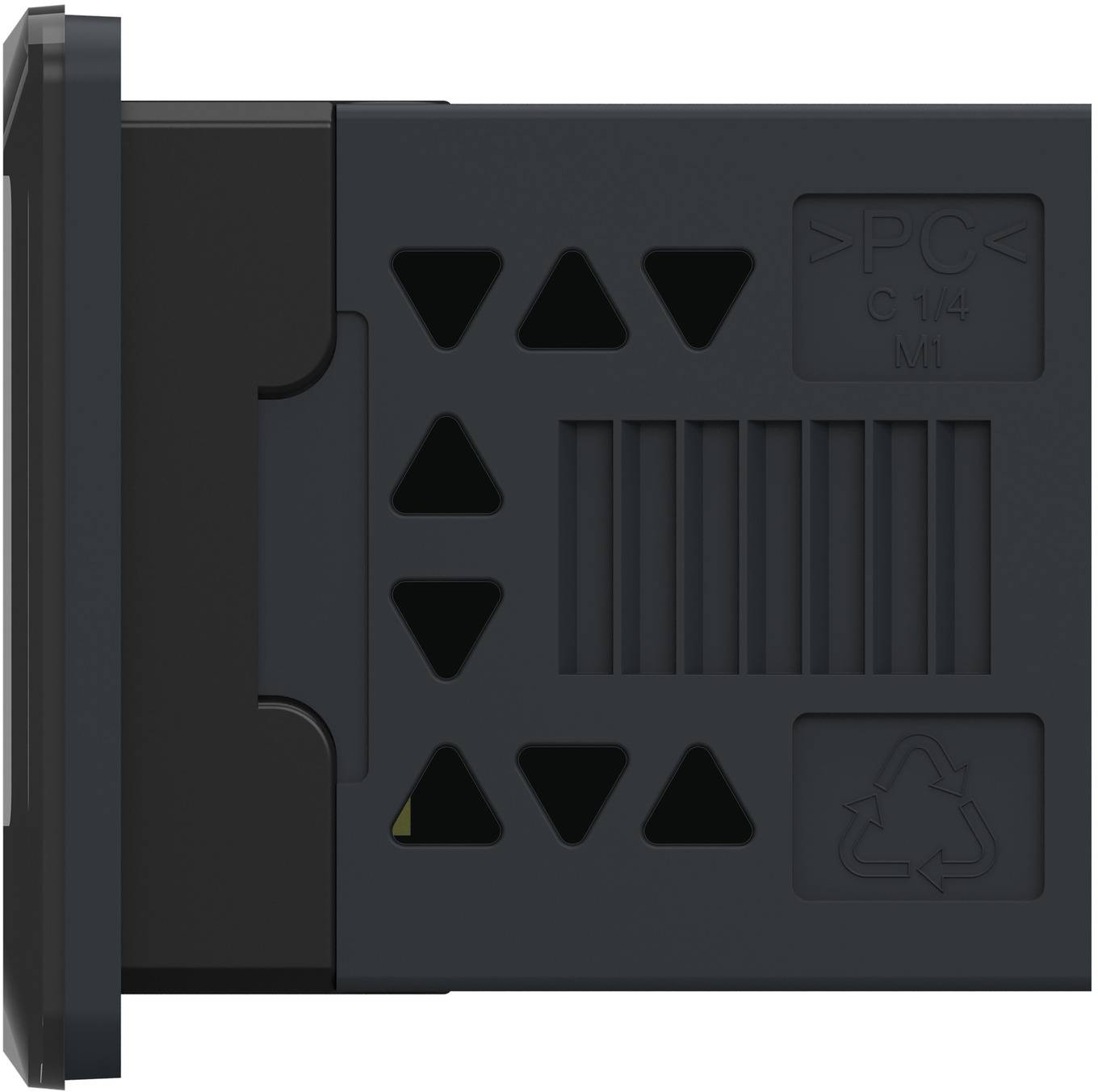

Schneider Electric ovládací panel TM173DLED-5

1/6

Kategorie produktu

ovládací panel

Třída energetické účinnosti

není relevantní

Rozm.

(š x v) 34.5 mm x 80.5 mm

Šířka

34.5 mm

80.5 mm

Datasheety: (PDF)

Doručení: Út 27. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 491,74 Kč / kus)

1 491,74 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Remote displej, Modicon M173, Optimized, vestavná LED montáž, 4 tlačítka klávesnice, připojení k LAN sběrnici

Dodatečné informace:

Technické parametry

Počet úrovní, ochrana heslem: 0
Počet barev displeje: 1
Počet funkčních tlačítek, programovatelný: 0
Počet HW rozhraní Industrial Ethernet: 0
Počet rozhraní HW: Paralelní: 0
Počet rozhraní HW sériové rozhraní RS-232: 0
Počet rozhraní HW sériové rozhraní RS-422: 0
Počet rozhraní HW sériové rozhraní RS-485: 0
Počet rozhraní HW – sériové TTY: 0
Počet rozhraní HW jiná: 1
Počet HW rozhraní USB: 0
Počet rozhraní HW Wireless: 0
Počet online jazyků: 1
Počet rozhraní Profinet: 0
Počet systémových tlačítek: 4
Počet tlačítek s LED: 0
Provedení displeje: Ostatní
Provozní teplota -20-65 °C.
Šířka čela: 34.5 mm
Montážní hloubka: 34.6 mm
Bezdrátový standard Bluetooth: ne
Bezdrátový standard GPRS: ne
Bezdrátový standard GSM: ne
Bezdrátový standard UMTS: ne
Bezdrátový standard WLAN 802.11: ne
Vhodné pro bezpečnostní funkce: ne
Výška čela: 80.5 mm
IO-Link Master: ne
Příkon: 1.5 W
S Alpha klávesnicí: ne
S tlakovým výstupem: ne
S barevným displejem: Ano
Se systémem hlášení (vč. Vyrovnávací paměti a potvrzení): ne
Zobrazení hlášení: ne
S numerickou klávesnicí: ne
Včetně receptů: ne
S SW rozhraním: ne
Užitečná paměť pro ukládání / uživatelská paměť: 0 kB
Zobrazení procesní hodnoty (výstup) je možné: Ano
Možnost zadání provozní hodnoty: Ano
Ochrana (IP), přední: IP20
Ochrana (NEMA), přední: Ostatní
Typ napětí: AC/DC
Dotyková technologie: Bez
Montáž na DIN lištu je možná: ne
Podporuje protokol pro AS rozhraní Safety Work: ne
Podporuje protokol pro asi: ne
Podporuje protokol pro CAN: ne
Podporuje protokol pro datové dálnice: ne
Podporuje protokol DeviceNet: ne
Podporuje protokol DeviceNet Safety: ne
Podporuje protokol pro EtherCAT: ne
Podporuje protokol pro Ethernet/IP: ne
Podporuje protokol Foundation Fieldbus: ne
Podporuje protokol pro INTERBUS: ne
Podporuje protokol INTERBUS-Safety: ne
Podporuje protokol pro KNX: ne
Podporuje protokol pro LON: ne
Podporuje protokol pro Modbus: ne
Podporuje protokol pro PROFIBUS: ne
Podporuje protokol pro Profinet CBA: ne
Podporuje protokol PROFINET IO: ne
Podporuje protokol o Profi Safe: ne
Podporuje protokol SafetyBUS P: ne
Podporuje protokol pro SERCOS: ne
Podporuje protokol pro jiné sběrnicové systémy: ne
Podporuje protokol pro SUCONET: ne
Podporuje protokol TCP/IP: ne
Napájecí napětí AC 50 Hz: 24-24 V.
Napájecí napětí AC 60 Hz: 24-24 V.
Napájecí napětí DC 24-24 V.
Možná montáž na stěnu / přímá montáž: Ano
Certifikováno pro UL oblast nebezpečí, Division 1: ne
Certifikováno pro UL oblast nebezpečí, Division 2: ne
Certifikováno pro UL nebezpečnou oblast skupiny a (acetylen): ne
Certifikováno pro UL nebezpečnou oblast skupiny B (vodík): ne
Certifikováno pro UL nebezpečnou oblast skupiny C (ethylen): ne
Certifikováno pro UL nebezpečnou oblast skupiny D (propan): ne
Certifikováno pro UL nebezpečnou oblast skupiny E (kovová trubice): ne
Certifikováno pro UL nebezpečnou oblast skupiny F (uhlíková prach): ne
Certifikováno pro UL nebezpečnou oblast skupiny G (nevodivá prach): ne
Certifikováno pro UL nebezpečnou oblast třídy I: Ano
Certifikováno pro UL nebezpečnou oblast třídy II: ne
Certifikováno pro UL nebezpečnou oblast třídy III: ne
Další softwarové komponenty, nabíjení: ne
Rozměry, hloubka: 34.6 mm

Kategorie produktu: ovládací panel

Rozm.: (š x v) 34.5 mm x 80.5 mm

: není relevantní

Šířka: 34.5 mm

V: 80.5 mm

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3756212 Schneider Electric ovládací panel TM173DLED

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3756212 Schneider Electric ovládací panel TM173DLED

Popis

SPS ovládání Modicon M173 v provedení s optimized je součástí řady Modicon M171/M172/M173, regulační nabídky pro použití v HLK/čerpadlu. Remote displej je vybaven 4 tlačítky a slouží pro zobrazení dat a řídicí vstupy. Komunikace mezi dálkovým displejem a ovládáním se provádí pomocí patentované LAN sběrnice. Remote panel je napájen napětím přes ovládání. Vzdálený displej má následující rozměry: Šířka 74 mm, hloubka 30 mm, výška 32 mm. Dálkové ovládání je kompatibilní se všemi ovládacími prvky modicon M173. Montáž se provádí jako montáž do brožury skříňového rozvaděče s příslušenstvím.

Tento text byl přeložen strojově.
