Přístroj konektor na zadní stěnu 1409212 PRC 5-FT25-MC4-150 černá, modrá, šedá, hnědá, zelená, žlutá Phoenix Contact Mno

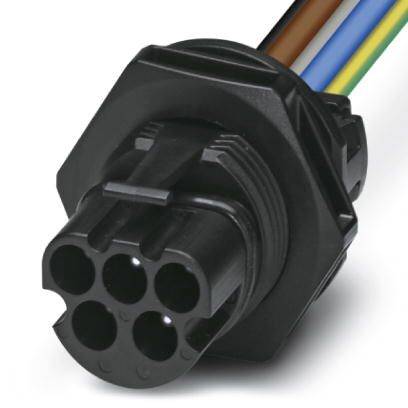

Černý pětikolíkový elektrický konektor s barevnými vodiči: modrá, hnědá, bílá, žluto-zelená; vhodný pro průmyslové aplikace.

Ilustrační obrázek

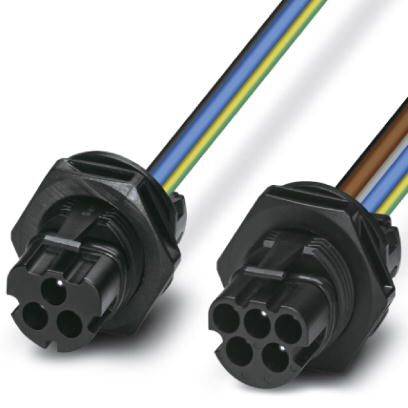

Dva černé elektrické konektory s barevnými kabely (žluto-zelený, modrý, hnědý). Hlavní komponenty kabelového systému.

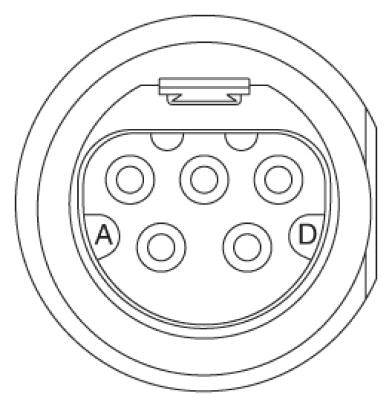

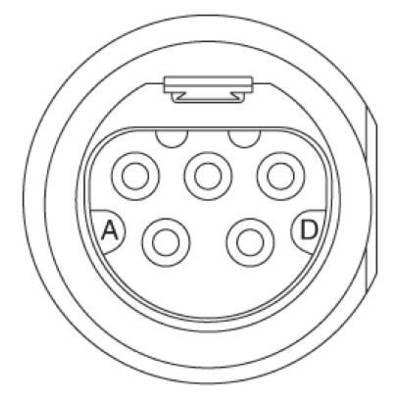

Schéma elektrické nabíjecí zásuvky se sedmi kulatými kontakty, označenými písmeny 'A' a 'D'. Vhodné pro elektromobily.

Technický výkres otvoru. Zobrazení předního a bočního pohledu s rozměry: průměr 25,5 mm, poloha 11 mm a 16 mm od hran.

Boční technický nákres elektrické zástrčky, rozměry: délka 29,5 mm, průměr 35 mm; vyznačen montážní klíč č. 34.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: St 22. 7.

11 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (3 479,00 Kč / kus)

3 479,00 Kč

Včetně DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Materiál nosič kontaktu: PPE
Materiál těsnění: EPDM
Materiál: Silikon s O kroužkem
Materiál spojení: PPE
Verriegelungsart: po uzamčení
Počet zastrčení: 100
Vytažení: 175 N ± 50 N
Zástrčková síla 40 N ±10 N
Utahovací moment: 2,5 Nm ± 0,1 Nm (utahovací moment matice)
Velikost klíče přesuvné matice: 32 mm
Průměr žil včetně izolace: 4.15 mm ±0,15 mm

Typ: PRC 5-FT25-MC4-150

Kategorie produktu: kulatý konektor DIN

počet kontaktů: 5

: IP66
IP68
IP69K
IP65

Připojení: krimpované

Jmenovité napětí: 690 V/AC

Barva: černá
modrá
šedá
hnědá
zelená
žlutá

Průřez pro připojení: 4 mm²

Jmenovité napětí: 690 V

Jmenovitý proud: 32 A

Materiál pouzdra: PPE

Číslo výrobce: 1409212

Obsah: 10 ks

Materiál kontaktu: slitina mědi, pozlacená

Pólů: 5

Šířka: 35 mm

V: 35 mm

Délka: 29.5 mm

Provedení: kolíkový kontakt

Ke stažení

List technických údajů

List technických údajů 2209170 Přístroj konektor na zadní stěnu 1409212 PRC 5-FT25-MC4-150 černá, modrá, šedá, hnědá, zelená, žlutá Phoenix Contact Mno

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209170 Přístroj konektor na zadní stěnu 1409212 PRC 5-FT25-MC4-150 černá, modrá, šedá, hnědá, zelená, žlutá Phoenix Contact Mno

Popis

Kulatý konektor (strana), konektory na zadní stěnu, materiál krytu: PPE, barva: černá, počet pólů: 5, průřez žíly max.: 4 mm², jmenovité napětí: 690 V AC, jmenovitý proud: 32 A, připojení: krimpované připojení, Typ kontaktu: kolík, délka kabelu: 150
