Name: přepěťové relé Siemens 3RB2066-1GF2 3RB20661GF2, 1 ks
Brand: Siemens
SKU: 1750423
Availability: BackOrder

'Siemens SIRIUS výkonový spínač S6 3VA9268-0K. Elektrická komponenta se třemi zásuvnými svorkami, vhodná pro průmyslové aplikace.'

Otevřená rozvodná skříň ukazuje různé řídicí komponenty a kabelové spoje rozmístěné na několika úrovních.

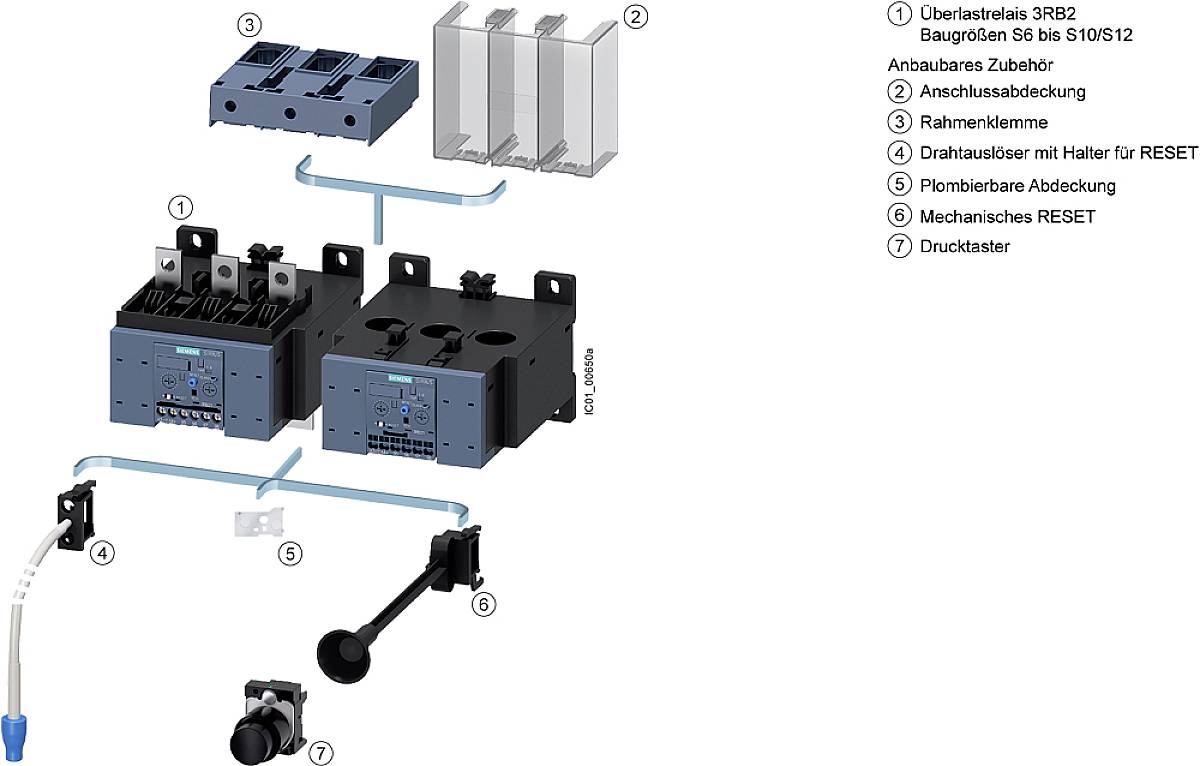

Výkres rozloženého pohledu na nadproudové relé 3RB2 s příslušenstvím: kryt svorkovnice, rámová svorka, otočný spoušťový mechanismus a tlačítko.

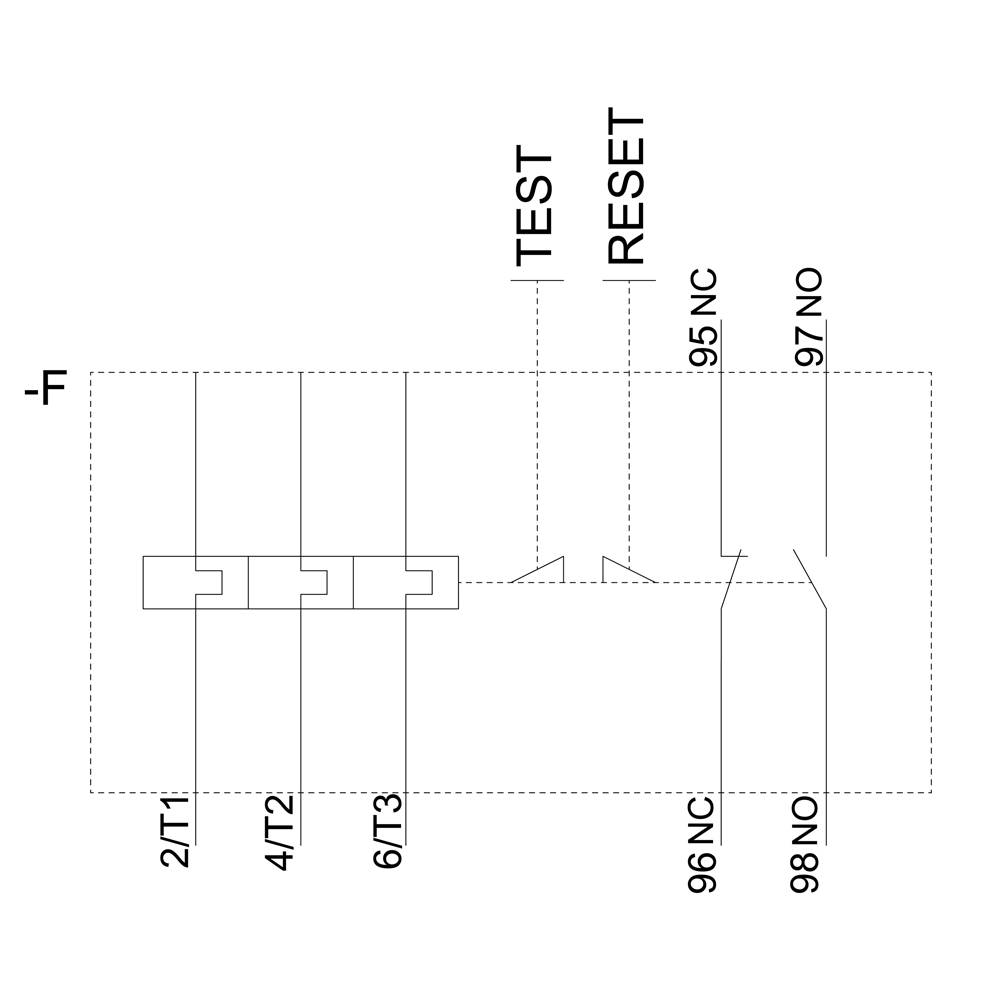

Blokový diagram elektrického obvodu s oblastmi 'TEST' a 'RESET', několika číslovanými vstupy a konfiguracemi spínačů.

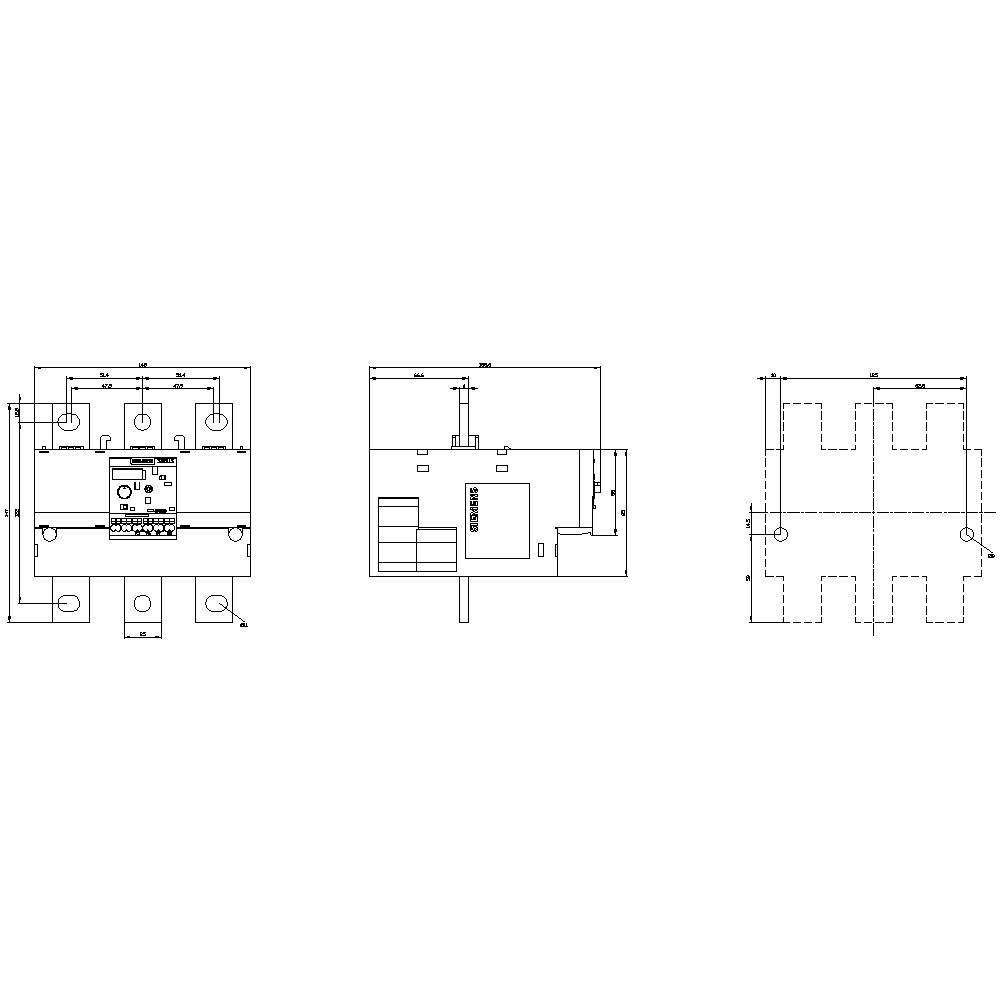

Technický výkres třídílné strojní součásti s čelním, bočním a horním pohledem. Rozměry a detaily jsou patrné.

1/5

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Typ

3RB2066-1GF2

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 131,40 Kč / kus)

7 131,40 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: přepěťové relé

Typ: 3RB2066-1GF2

Konstrukční velikost: S12

Funkce: přetížení

Vlastnosti: Přepínač auto/manuální

Provozní napětí: 1000 V/AC

Rozsah nastavení proudu (min.): 55 A

Rozsah nastavení proudu (max.): 250 A

Rozsah nastavení (proud): 55 - 250 A

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Připojení: lištová přípojka

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 120 mm

V: 119 mm

Rozm.: (d x š x v) 155 x 120 x 119 mm

Obsah: 1 ks

AWG max.: 16

AWG min.: 24

Jmenovitý proud: 250 A

Délka: 155 mm

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Other

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Kategorie produktu

Funkce

modul napájení proudem Siemens 3RB2906-2DG1 3RB29062DG1, 1 ks

Objednací číslo:1742025

Doručení: Út 3. 11.

Conrad Electronic

modul napájení proudem

proud

Min.: 1

Násobky: 1

7 623,97 Kč^*

modul napájení proudem Siemens 3RB2906-2JG1 1 ks

Objednací číslo:1742026

Doručení: Út 3. 11.

Conrad Electronic

modul napájení proudem

proud

Min.: 1

Násobky: 1

8 172,73 Kč^*

modul napájení proudem Siemens 3RB2966-2WH2 1 ks

Objednací číslo:1742033

Doručení: Út 3. 11.

Conrad Electronic

modul napájení proudem

proud

Min.: 1

Násobky: 1

21 954,55 Kč^*

paměťový modul Analogové Siemens 3RB2985-2AA0 1 ks

Objednací číslo:1742034

Doručení: Út 3. 11.

Conrad Electronic

paměťový modul

přetížení

Min.: 1

Násobky: 1

2 883,47 Kč^*

paměťový modul Analogové Siemens 3RB2985-2AA1 Piece 1 ks

Objednací číslo:1742035

Doručení: Út 3. 11.

Conrad Electronic

paměťový modul

přetížení

Min.: 1

Násobky: 1

3 838,84 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FC2 Piece 1 ks

Objednací číslo:1741866

Doručení: Út 3. 11.

Conrad Electronic

přepěťové relé

přetížení

Min.: 1

Násobky: 1

6 693,39 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FX2 1 ks

Objednací číslo:1741868

Doručení: Út 3. 11.

Conrad Electronic

přepěťové relé

přetížení

Min.: 1

Násobky: 1

6 475,21 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FC2 Piece 1 ks

Objednací číslo:1741869

Doručení: Út 3. 11.

Conrad Electronic

přepěťové relé

přetížení

Min.: 1

Násobky: 1

7 219,01 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FF2 Piece 1 ks

Objednací číslo:1741870

Doručení: Út 3. 11.

Conrad Electronic

přepěťové relé

přetížení

Min.: 1

Násobky: 1

7 219,01 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FX2 Piece 1 ks

Objednací číslo:1741872

Doručení: Út 3. 11.

Conrad Electronic

přepěťové relé

přetížení

Min.: 1

Násobky: 1

6 999,17 Kč^*

Ke stažení

List technických údajů

List technických údajů 1750423 přepěťové relé Siemens 3RB2066-1GF2 3RB20661GF2, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1750423 přepěťové relé Siemens 3RB2066-1GF2 3RB20661GF2, 1 ks

Popis

Relé 55 až 250 A přetížení pro ochranný velikosti S10 / S12, třída 10 E ochranný nástavec / jednomístné umístění hlavní proudový obvod:Schienenanschl. Hilfsstromkreis: pružinovou svorkou ruční automatický RESET elektronické přepěťového relé SIRIUS 3RB2 pro stromabhangigen ochrana spotřebičů s normální a těžko rozběhový proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení, Phasenunsymmetrie nebo výpadkem fáze. Díky velkým proud nastavení rozsahu a různých Auslosecharakteristiken se jen několika málo typy celé řady motorů. S nízkou ztrátou výkonu jsou mimořádně energeticky úsporný a přispívají k nižší zahřívání v rozvaděči. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers a s různými tříd spuštění. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S6 až S12. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
