Name: přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3016-1TE0 1 ks
Brand: Siemens
SKU: 1742044
Availability: BackOrder

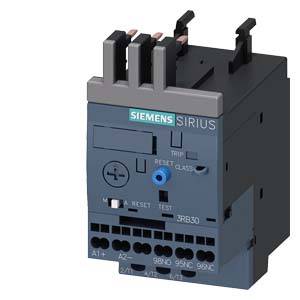

Siemens Sirius nadproudové relé se třemi svorkami nahoře, štítky pro tlačítka a svorky jsou viditelné, modré testovací tlačítko.

Otevřená rozváděčová skříň s několika policemi, na nichž jsou organizovány elektrické komponenty a vedení.

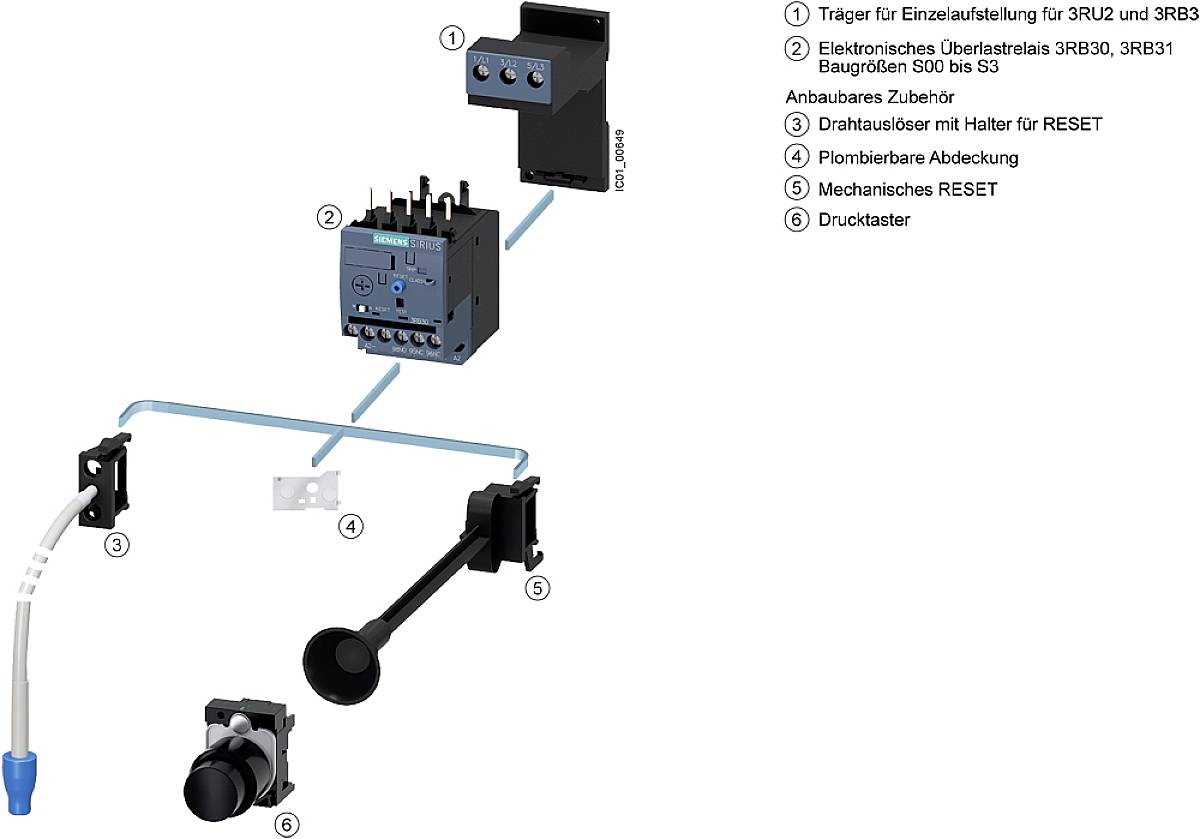

Diagram zobrazuje elektrické komponenty: nosič, nadproudové relé, příslušenství, drátový spoušť, kryt, resetovací mechanismus, tlačítko.

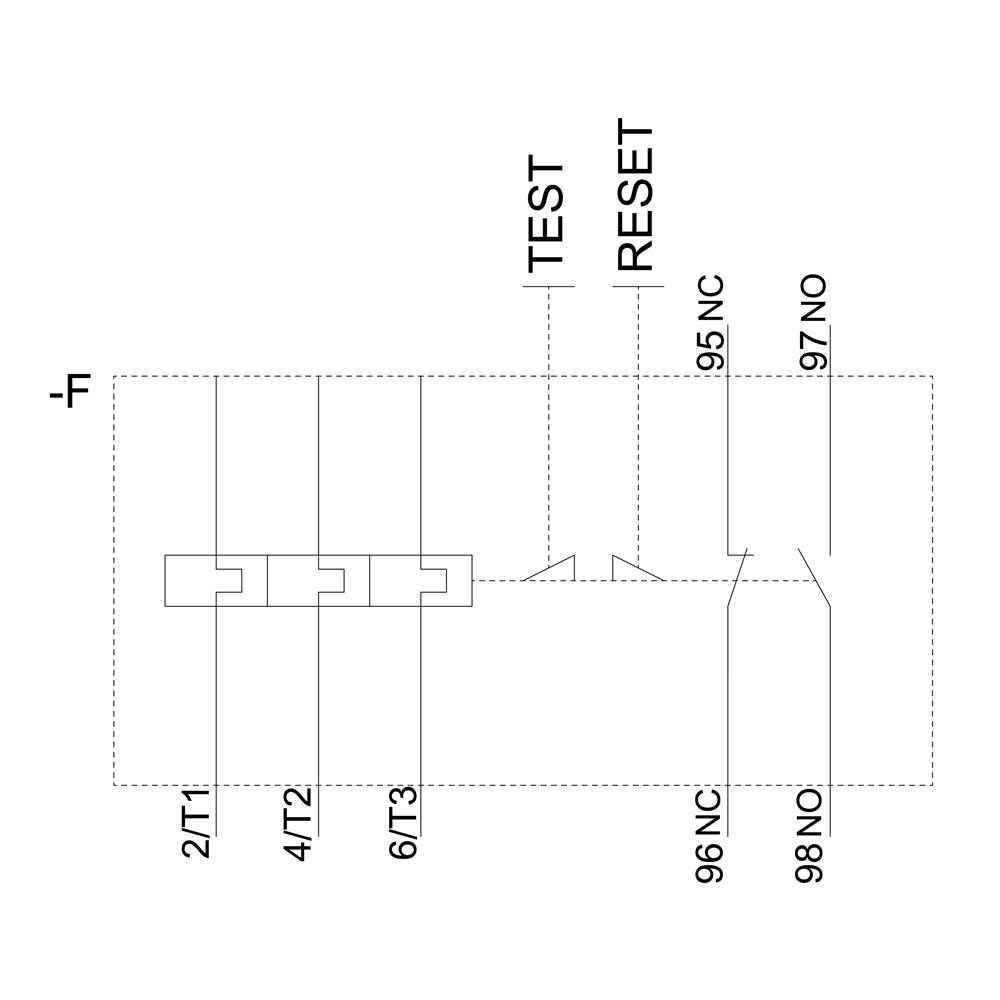

Schéma elektrického zařízení s označeními 'Test' a 'Reset'. Svorky: 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.

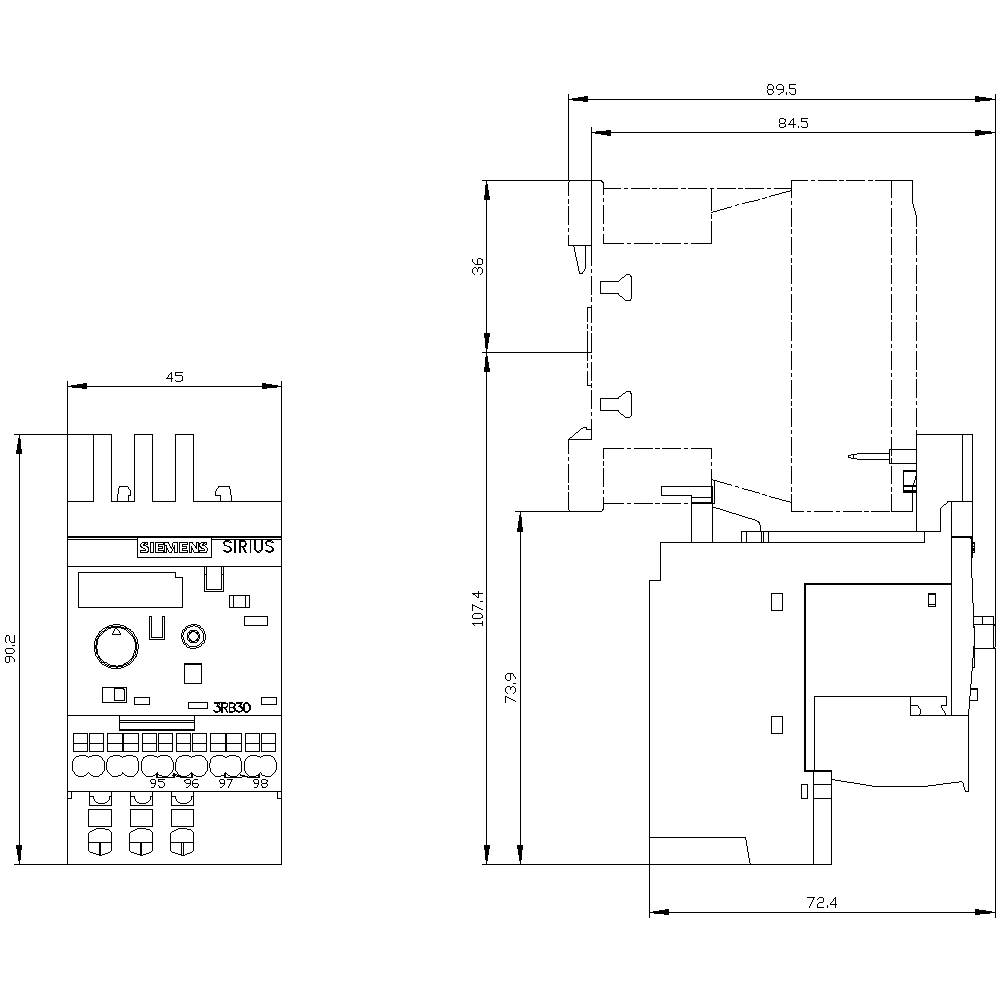

Technický výkres elektrického spínacího zařízení s rozměry: 45 x 90,2 mm (pohled zepředu) a 72,4 x 107,4 mm (boční pohled).

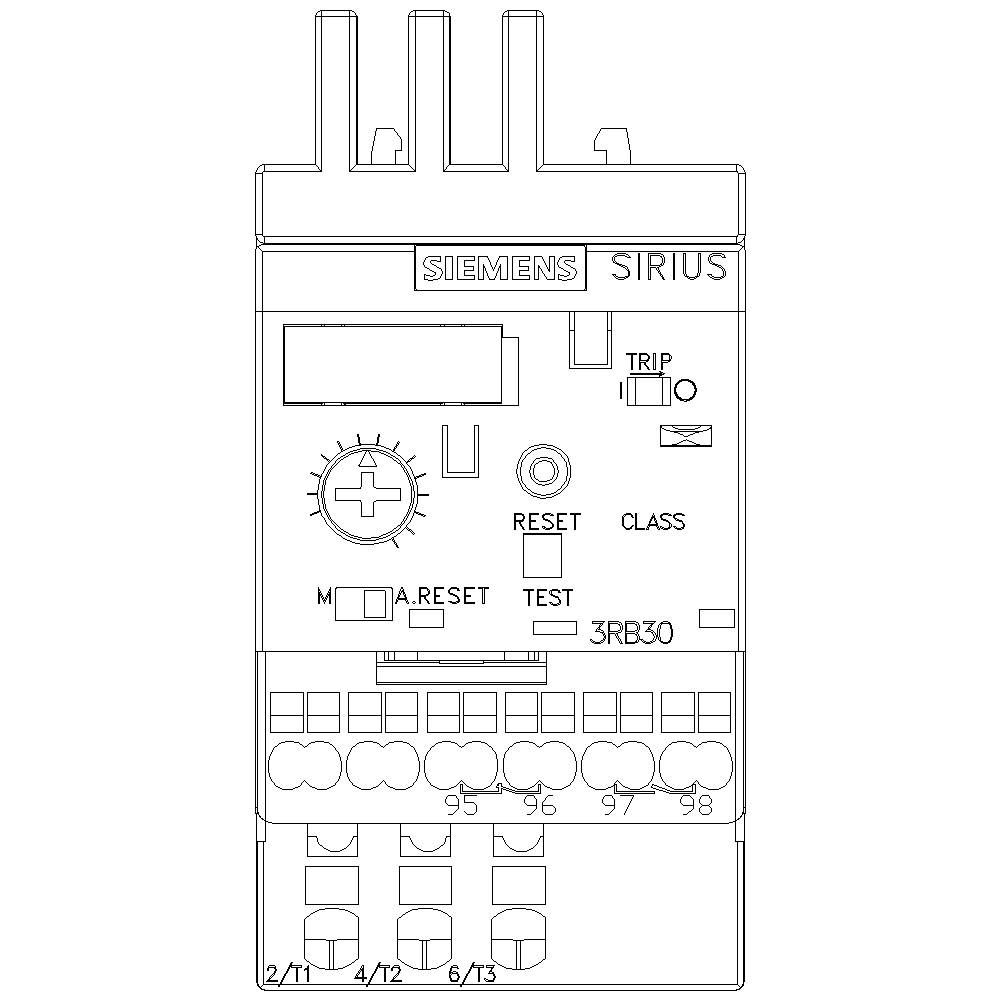

Diagram pojistky Siemens SIRIUS 3RB30 proti přetížení. Zobrazuje ovládací prvky jako testovací a resetovací tlačítko, připojení a LED kontrolky.

1/6

Ilustrační obrázek

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Typ

3RB3016-1TE0

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: Po 7. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 194,21 Kč / kus)

2 194,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: přepěťové relé

Typ: 3RB3016-1TE0

Konstrukční velikost: S00

Funkce: přetížení

Provozní napětí: 690 V/AC

Rozsah nastavení proudu (min.): 4 A

Rozsah nastavení proudu (max.): 16 A

Rozsah nastavení (proud): 4 - 16 A

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 72 mm

Rozm.: (d x š x v) 90 x 45 x 72 mm

Obsah: 1 ks

Hmotnost: 225.00

AWG max.: 12

AWG min.: 20

Jmenovitý proud: 16 A

Délka: 90 mm

Průřez flexibilní (min.): 0.5 mm²

Průřez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Kategorie produktu

Funkce

modul napájení proudem Siemens 3RB2906-2DG1 3RB29062DG1, 1 ks

Objednací číslo:1742025

Doručení: Pá 30. 10.

Conrad Electronic

modul napájení proudem

proud

Min.: 1

Násobky: 1

7 623,97 Kč^*

modul napájení proudem Siemens 3RB2906-2JG1 1 ks

Objednací číslo:1742026

Doručení: Út 3. 11.

Conrad Electronic

modul napájení proudem

proud

Min.: 1

Násobky: 1

8 172,73 Kč^*

modul napájení proudem Siemens 3RB2966-2WH2 1 ks

Objednací číslo:1742033

Doručení: Út 3. 11.

Conrad Electronic

modul napájení proudem

proud

Min.: 1

Násobky: 1

21 954,55 Kč^*

paměťový modul Analogové Siemens 3RB2985-2AA0 1 ks

Objednací číslo:1742034

Doručení: Pá 30. 10.

Conrad Electronic

paměťový modul

přetížení

Min.: 1

Násobky: 1

2 883,47 Kč^*

paměťový modul Analogové Siemens 3RB2985-2AA1 Piece 1 ks

Objednací číslo:1742035

Doručení: Pá 30. 10.

Conrad Electronic

paměťový modul

přetížení

Min.: 1

Násobky: 1

3 838,84 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FC2 Piece 1 ks

Objednací číslo:1741866

Doručení: Pá 30. 10.

Conrad Electronic

přepěťové relé

přetížení

Min.: 1

Násobky: 1

6 693,39 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FX2 1 ks

Objednací číslo:1741868

Doručení: Pá 30. 10.

Conrad Electronic

přepěťové relé

přetížení

Min.: 1

Násobky: 1

6 475,21 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FC2 Piece 1 ks

Objednací číslo:1741869

Doručení: Pá 30. 10.

Conrad Electronic

přepěťové relé

přetížení

Min.: 1

Násobky: 1

7 219,01 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FF2 Piece 1 ks

Objednací číslo:1741870

Doručení: Pá 30. 10.

Conrad Electronic

přepěťové relé

přetížení

Min.: 1

Násobky: 1

7 219,01 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FX2 Piece 1 ks

Objednací číslo:1741872

Doručení: Pá 30. 10.

Conrad Electronic

přepěťové relé

přetížení

Min.: 1

Násobky: 1

6 999,17 Kč^*

Ke stažení

List technických údajů

List technických údajů 1742044 přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3016-1TE0 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742044 přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3016-1TE0 1 ks

Popis

Relé přetížení 4...16 A pro ochranný velikosti S00, třída 10 E ochranný nástavec hlavní proudový obvod: pružinovou svorkou Hilfsstromkreis: pružinovou svorkou ruční automatický RESET elektronické přepěťového relé SIRIUS 3RB3 pro stromabhangigen ochrana spotřebičů s normální a těžko rozběhový proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení, Phasenunsymmetrie nebo výpadkem fáze. Díky velkým proud nastavení rozsahu a různých Auslosecharakteristiken se jen několika málo typy celé řady motorů. S nízkou ztrátou výkonu jsou mimořádně energeticky úsporný a přispívají k nižší zahřívání v rozvaděči. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers a s různými tříd spuštění. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
