Name: Picotronic Bodový laser
Brand: Picotronic
SKU: 2987575
Availability: BackOrder

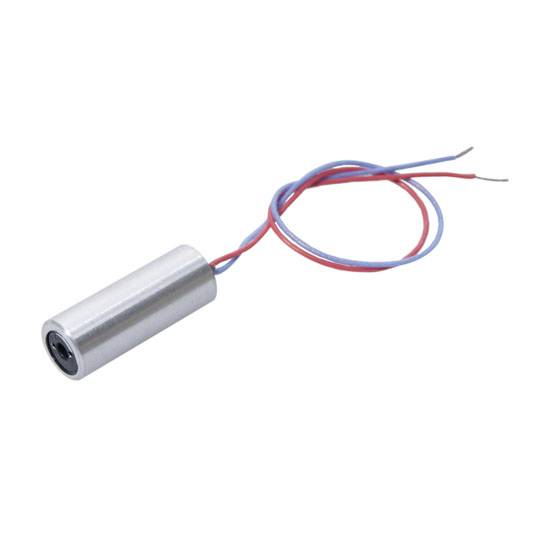

Válcový elektromagnet se dvěma připojenými kabely, jeden červený, jeden modrý. Magnet má kovový lesklý povrch.

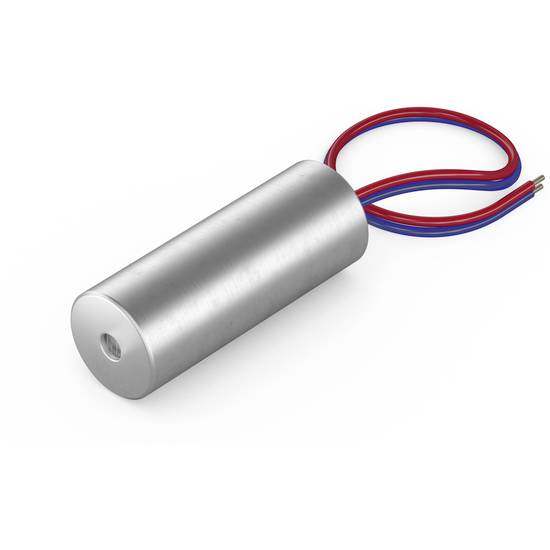

Válcový kovový předmět s červenými a modrými kabely, pravděpodobně malý elektromotor nebo snímač.

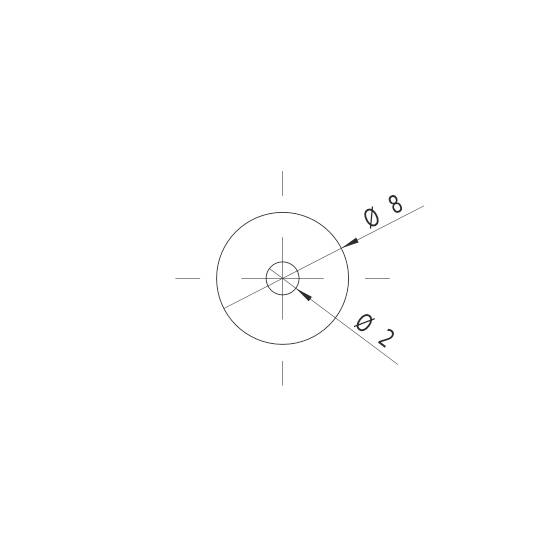

Technický výkres kruhu, označený 'Ø 8' pro vnější průměr a 'Ø 2' pro vnitřní průměr.

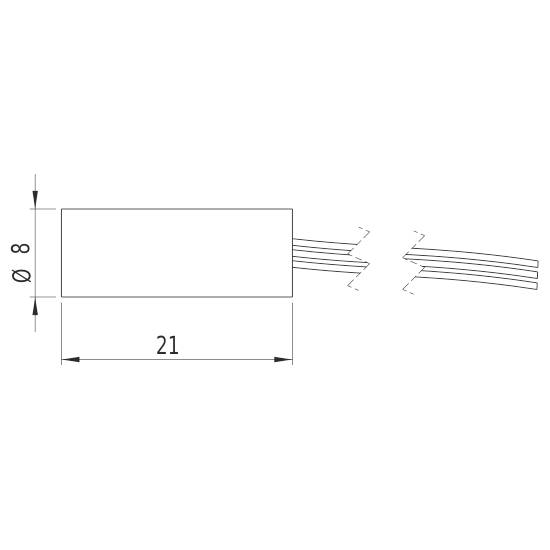

Technický výkres obdélníkové součástky s rozměry 21 mm délky a 8 mm průměru. Dva kabelové svazky vyčnívají ven.

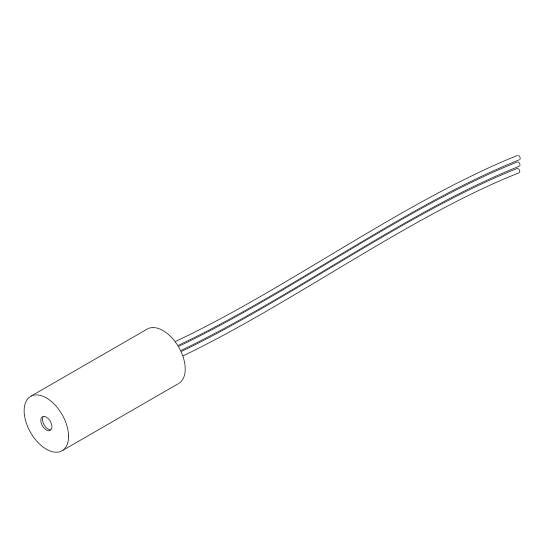

Jednoduchá schématická linie zobrazuje válcovitý senzor se třemi vyčnívajícími kabely sloužícími k připojení.

1/5

Kategorie produktu

Bodový laser

Délka

21 mm

Kategorie laseru

Provozní napětí

3 V/DC

Provozní proud

30 mA

Doručení: Út 27. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 833,88 Kč / kus)

1 833,88 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Bodový laser, červená, 650 nm, 5 mW, laser třídy 3R, zaostření 1 m, 3 v DC, 8 x 21 mm, osově paralelní

Kategorie laseru: 3R

Dodatečné informace:

Technické parametry

Materiál: hliník
Optický výkon 5 mW
Životnost: 5000 h
Provozní teplota: -20 °C - 50 °C
Skladovací teplota: 40 °C až 80 °C.
Tvar paprsku: Bod
Laserová třída 3R
Divergence: I - 1.5 mrad
Pracovní vzdálenost: 1 m
Optika: Skleněná čočka s antireflexním povrchem
Laserová technologie: Dioda
Zaostřování: fixed (1000 mm)
Zaostřování: fixed (1000 mm)
Barva kabelu GND: Modrá
Délka kabelu: 100 mm
Výstupní optika: Průměr 2.5 mm
Barva: stříbrná
Průměr paprsku: 2.5 mm

Kategorie produktu: Bodový laser

Délka: 21 mm

Kategorie laseru: 3R

Provozní napětí: 3 V/DC

Provozní proud: 30 mA

Materiál: hliník

Rozm.: (d x š) 21 mm x 8 mm

Hmotnost: 3 g

Splňuje RoHS: ano

Šířka: 8 mm

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2987575 Picotronic Bodový laser

Informace

Informace 2987575 Picotronic Bodový laser

Prohlášení o shodě

Prohlášení o shodě 2987575 Picotronic Bodový laser

Provedení

Bodový laser, červená, 650 nm, 5 mW, laser třídy 3R, zaostření 1 m, 3 v DC, 8 x 21 mm, osově paralelní
Typ DI650-5-3 (8x21)-AP je laser pro projekci červeného laserového bodu. Laserový modul emituje záření z vlnové délky 650 nm. Laser má velmi kompaktní provedení (8 x 21 mm). Modul je vybaven pevně nastavenou optikou a je řízen tak, aby šetřilo každý chléb (0,1°). Tento výrobek se skvěle hodí např. k polohování komponent nebo k použití v ukazovátku, v průmyslu, řemeslech, kutilství a show. Tento modul spadá do laserové třídy 3R.
Vyzařovací charakteristika: Eliptický bod, bodový průměr 2,5 mm při 1 m.
Optický výkon: 5 mW (laserová třída 3R); zaostření 1 m.
Kompaktní konstrukce: 8 x 21 mm; odchylka nápravy: 0,1°
Pro použití např. v polohování komponent nebo použití v ukazovátku, v průmyslu, řemeslech, kutilství a show.
Napájení 3 v Pro napájení lze 3 použít např. Picotronic L
Tento text byl přeložen strojově.

Popis

Provedení

Bodový laser, červená, 650 nm, 5 mW, laser třídy 3R, zaostření 1 m, 3 v DC, 8 x 21 mm, osově paralelní
Typ DI650-5-3 (8x21)-AP je laser pro projekci červeného laserového bodu. Laserový modul emituje záření z vlnové délky 650 nm. Laser má velmi kompaktní provedení (8 x 21 mm). Modul je vybaven pevně nastavenou optikou a je řízen tak, aby šetřilo každý chléb (0,1°). Tento výrobek se skvěle hodí např. k polohování komponent nebo k použití v ukazovátku, v průmyslu, řemeslech, kutilství a show. Tento modul spadá do laserové třídy 3R.
Vyzařovací charakteristika: Eliptický bod, bodový průměr 2,5 mm při 1 m.
Optický výkon: 5 mW (laserová třída 3R); zaostření 1 m.
Kompaktní konstrukce: 8 x 21 mm; odchylka nápravy: 0,1°
Pro použití např. v polohování komponent nebo použití v ukazovátku, v průmyslu, řemeslech, kutilství a show.
Napájení 3 v Pro napájení lze 3 použít např. Picotronic L
Tento text byl přeložen strojově.
