Name: Phoenix Contact PLC-RPT- 72UC/21-21/RW reléový modul, 72 V/DC, 6 A, 2 přepínací kontakty, Piece, 1 ks
Brand: Phoenix Contact
SKU: 2225418
Availability: BackOrder

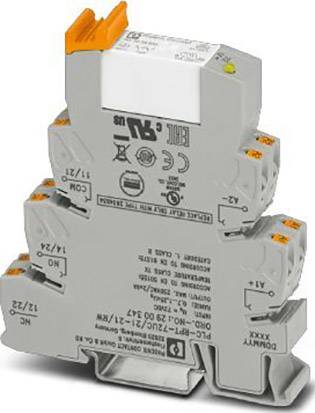

Elektrický modul pro montáž na DIN lištu, s několika přípojkami a označeními, určený pro průmyslové aplikace.

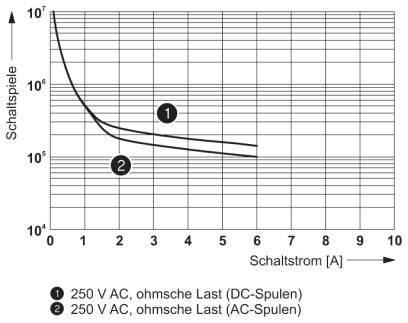

Graf znázorňuje spínací charakteristiky v závislosti na spínacím proudu. Křivka 1: 250 V AC, odporová zátěž (DC cívky). Křivka 2: 250 V AC, odporová zátěž (AC cívky).

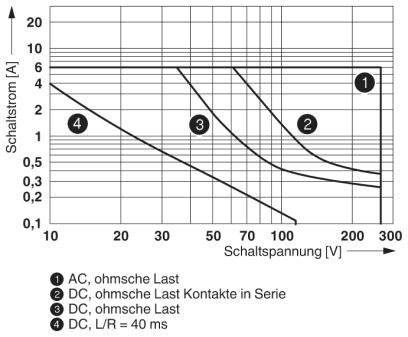

Diagram zobrazuje spínací proudy [A] oproti spínacímu napětí [V]. Čtyři křivky reprezentují různé zátěžové scénáře. Křivky klesají.

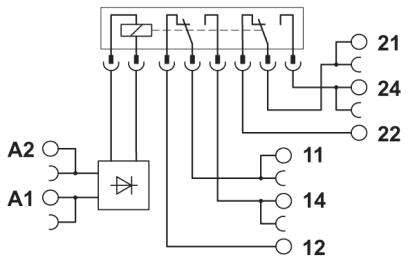

Schéma elektrického relé s přípojkami A1, A2, 11, 12, 14, 21, 22, 24. Spoje znázorňují vnitřní elektrické obvody.

1/4

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

reléový modul

Typ kontaktu

2 přepínací kontakty

Jmenovité napětí

72 V/DC

Spínací napětí (max.)

250 V DC/AC

Datasheety: (PDF)

Doručení: Po 26. 10.

2 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 850,41 Kč / kus)

1 850,41 Kč

Bez DPH.

Už jen 2 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Ztrátový výkon při Nennbedingung: 0,43 W
Spínací napětí max. 250 V AC/DC (při napětích velký 250 V (L1, L2, L3) mezi stejné svorky vlivům sousedních moduly je oddělovací deska PLC ATP.)
Minimální spínací napětí: 5 V (při 10 mA)
Spínací proud minimální: 10 mA (při 5 V)
Zapínací proud maximálně: 15 A (300 ms)
Abschaltleistung (ohmická zátěž) maximálně:
140 W (při 24 V/DC)
85 W (při 48 V DC)
60 W (při 60 V DC)
44 W (při 110 V/DC)
60 W (při 220 V/DC)
1500 VA (při 250 V AC)
Spínací výkon:
2 A (při 24 V, DC13)
0,2 A (při 250 V, DC13)
3 A (při 24 V, AC15)
3 A (při 120 V AC15)
3 A (při 250 V AC15)
Montážní poloha: libovolná
Montáž poznámka: modulární bez vzdálenost
Délka odizolování: 8 mm
Pevný průřez vodiče: 0,14 mm² ... 2,5 mm²
Průřez vodiče - flexibilní: 0,14 mm² ... 2,5 mm²
Průřez vodiče AWG: 26 ... 14
Bemessungsisolationsspannung: 250 V AC
Impulzní rázové napětí: 6 kV
Izolace: základní izolace
Kategorie přepětí: III

Druh obalu: Piece

Kategorie produktu: reléový modul

Typ: PLC-RPT- 72UC/21-21/RW

Připojení: pružinové připojení

Reakční doba: 5 ms

Čas rozpadu: 11 ms

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgNi

Jmenovité napětí: 72 V/DC

Spínací napětí (max.): 250 V DC/AC

Spínací proud (max.): 6 A

Max. spínací výkon: 1500 VA

Mechanická životnost: 3x 10⁷ spínacích cyklů

Výkon cívky: 0.43 W

Vlastnosti: s LED diodou

: RT III

Max. teplota: +70 °C

Min. teplota: -40 °C

Délka: 94 mm

Šířka: 14 mm

V: 80 mm

Rozm.: (d x š x v) 94 x 14 x 80 mm

Obsah: 1 ks

UKCA: Ano
