Name: Phoenix Contact PLC-RPT- 24DC/21-21/EX reléový modul, 24 V/DC, 6 A, 2 přepínací kontakty, 10 ks
Brand: Phoenix Contact
SKU: 2141004
Availability: BackOrder

Šedá, obdélníková elektrická komponenta s několika svorkami a popisy. Charakteristický je červený páčkový spínač a oranžové svorky.

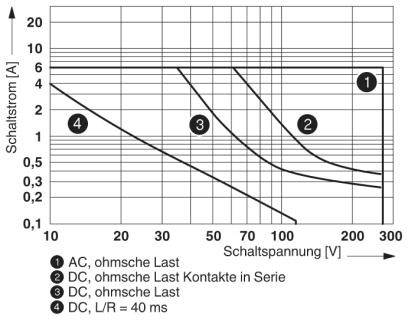

Diagram zobrazuje diagram spínací schopnosti pro různé typy proudů: 1) AC, 2) DC, 3) DC v sérii, 4) DC s L/R=40ms. Osy: Spínací napětí [V], spínací proud [A].

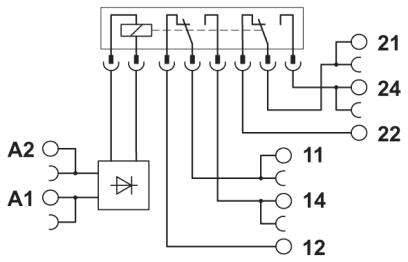

Schéma zapojení: Propojení A1, A2 s kontakty 11, 12, 14 a 21, 22, 24 s integrovaným usměrňovačem a spínací cívkou.

Graf ukazuje U/UN v závislosti na TU [°C]. Vertikální osa: U/UN od 0,8 do 1,4. Horizontální osa: TU od 20 do 65°C. Přímá linie od 1,4 při 25°C do 1,0 při 60°C, poté vodorovně až do 65°C.

1/4

Ilustrační obrázek

Kategorie produktu

reléový modul

Typ kontaktu

2 přepínací kontakty

Jmenovité napětí

24 V/DC

Spínací napětí (max.)

250 V DC/AC

Spínací proud (max.)

6 A

Datasheety: (PDF)

Doručení: Po 26. 10.

4 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (4 260,33 Kč / kus)

4 260,33 Kč

Bez DPH.

Doprava zdarma

Už jen 4 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Ztrátový výkon při Nennbedingung: 0,43 W
Spínací napětí max. 250 V AC/DC (při napětích velký 250 V (L1, L2, L3) mezi stejné svorky vlivům sousedních moduly je oddělovací deska PLC ATP. Je Potenzialbruckung se s FBST 8-PLC, nebo... FBST 500...)
Spínací napětí minimální: 5 V AC/DC (při 10 mA)
Spínací proud minimální: 10 mA (při 5 V)
Zapínací proud maximálně: 15 A (300 ms)
Abschaltleistung (ohmická zátěž) maximálně:
140 W (při 24 V/DC)
85 W (při 48 V DC)
60 W (při 60 V DC)
44 W (při 110 V/DC)
60 W (při 220 V/DC)
1500 VA (při 250 V AC)
Spínací výkon:
2 A (při 24 V, DC13)
0,2 A (při 250 V, DC13)
3 A (při 24 V, AC15)
3 A (při 120 V AC15)
3 A (při 250 V AC15)
Montážní poloha: libovolná
Montáž poznámka: modulární bez vzdálenost
Délka odizolování: 8 mm
Pevný průřez vodiče: 0,14 mm² ... 2,5 mm²
Průřez vodiče - flexibilní: 0,14 mm² ... 2,5 mm²
Průřez vodiče AWG: 26 ... 14
Bemessungsisolationsspannung: 250 V AC
Impulzní rázové napětí: 6 kV
Izolace: bezpečné oddělení, zesílená izolace
Kategorie přepětí: III

Kategorie produktu: reléový modul

Typ: PLC-RPT- 24DC/21-21/EX

Připojení: pružinové připojení

Reakční doba: 8 ms

Čas rozpadu: 10 ms

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgNi

Jmenovité napětí: 24 V/DC

Spínací napětí (max.): 250 V DC/AC

Spínací proud (max.): 6 A

Max. spínací výkon: 1500 VA

Mechanická životnost: 3x 10⁷ spínacích cyklů

Výkon cívky: 0.43 W

Vlastnosti: s LED diodou
S nulovou diodou
S diodou s pólovou ochranou

: RT III

Max. teplota: +60 °C

Min. teplota: -20 °C

Délka: 94 mm

Šířka: 14 mm

V: 80 mm

Rozm.: (d x š x v) 94 x 14 x 80 mm

Obsah: 10 ks

Hloubka: 94 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX reléový modul, 24 V/DC, 6 A, 2 přepínací kontakty, 10 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX reléový modul, 24 V/DC, 6 A, 2 přepínací kontakty, 10 ks

Popis

PLC rozhraní skládající se ze základní svorky tragschienenmontabler v 14 mm s Push-in připojením a zásuvným relé s výkonným kontaktem, 2 měnič, vstupní napětí 24 V DC. Schváleno podle ATEX a IECEx (zóna 2) a ex zóna třídy I, Div. 2.
