Name: Phoenix Contact PLC-RPT-110UC/21-21AU/RW reléový modul, 110 V/DC, 50 mA, 2 přepínací kontakty, 1 ks
Brand: Phoenix Contact
SKU: 2225419
Availability: BackOrder

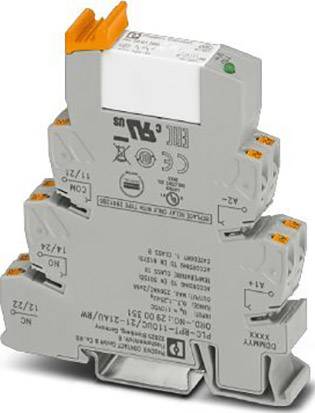

Šedý svorkovnicový modul pro elektrické propojení s oranžovými tlačítky a možnostmi označení, vhodný pro montáž na lištu DIN.

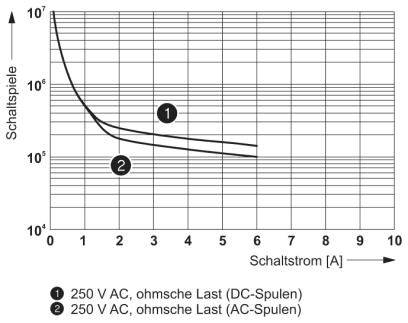

Graf zobrazuje spínací charakteristiky v závislosti na spínacím proudu pro 250 V AC. Dvě křivky: DC cívky ('1'), AC cívky ('2').

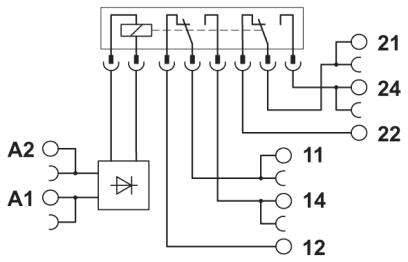

'Schéma elektrického relé s 8 svorkami, vlevo pro A1, A2, vpravo pro 21, 24, 22 a 11, 14, 12.'

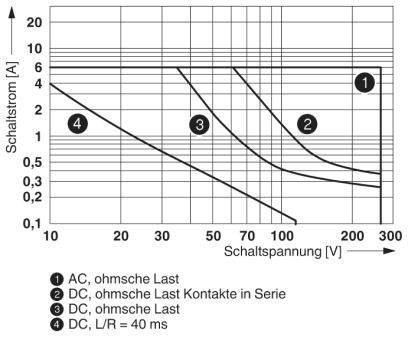

Graf zobrazuje spínací proud [A] vs. spínací napětí [V] pro spínací cykly: 1. AC, 2. DC s ohmickou zátěží v sérii, 3. DC ohmická zátěž, 4. DC L/R = 40 ms.

1/4

Ilustrační obrázek

Kategorie produktu

reléový modul

Typ kontaktu

2 přepínací kontakty

Jmenovité napětí

110 V/DC

Spínací napětí (max.)

30 V/AC

Spínací proud (max.)

50 mA

Datasheety: (PDF)

Doručení: Po 26. 10.

27 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 409,09 Kč / kus)

1 409,09 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Ztrátový výkon při Nennbedingung: 0,5 W
Spínací napětí max. 30 V AC
Spínací napětí minimální: 100 mV (při 10 mA)
Spínací proud minimální: 1 mA (při 24 V)
Zapínací proud maximálně: 50 mA
Abschaltleistung (ohmická zátěž) maximálně:
1,2 W (při 24 V/DC)
100 W (při 48 V DC)
60 W (při 60 V DC)
44 W (při 110 V/DC)
60 W (při 220 V/DC)
1500 VA (při 250 V AC)
Spínací výkon:
2 A (při 24 V, DC13)
0,2 A (při 110 V, DC13)
0,2 A (při 250 V, DC13)
2 A (při 24 V, AC15)
2 A (při 120 V AC15)
2 A (při 250 V AC15)
Montážní poloha: libovolná
Montáž poznámka: modulární bez vzdálenost
Délka odizolování: 8 mm
Pevný průřez vodiče: 0,14 mm² ... 2,5 mm²
Průřez vodiče - flexibilní: 0,14 mm² ... 2,5 mm²
Průřez vodiče AWG: 26 ... 14
Bemessungsisolationsspannung: 250 V AC
Impulzní rázové napětí: 6 kV
Izolace: základní izolace
Kategorie přepětí: III

Kategorie produktu: reléový modul

Typ: PLC-RPT-110UC/21-21AU/RW

Připojení: pružinové připojení

Reakční doba: 5 ms

Čas rozpadu: 11 ms

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgNi + tvrdé zlacení

Jmenovité napětí: 110 V/DC

Spínací napětí (max.): 30 V/AC

Spínací proud (max.): 50 mA

Max. spínací výkon: 1500 VA

Mechanická životnost: 3x 10⁷ spínacích cyklů

Vlastnosti: s LED diodou

: RT III

Max. teplota: +70 °C

Min. teplota: -40 °C

Délka: 94 mm

Šířka: 14 mm

V: 80 mm

Rozm.: (d x š x v) 94 x 14 x 80 mm

Obsah: 1 ks

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Spínací napětí (max.)

Spínací proud (max.)

Jmenovité napětí

Typ kontaktu

Phoenix Contact PLC-RPT-110UC/21-21AU/RW reléový modul, 110 V/DC, 50 mA, 2 přepínací kontakty, 1 ks

Objednací číslo:2225419

Doručení: Po 26. 10.

27 KsConrad Electronic

Tento produkt

30 V/AC

50 mA

110 V/DC

2 přepínací kontakty

Min.: 1

Násobky: 1

1 409,09 Kč^*

Phoenix Contact DEK-REL- 5/I/1 reléový modul, 5 V DC/AC, 3 A, 1 spínací kontakt, Piece, 1 ks

Objednací číslo:2225813

Okamžité doručení: Po 19. 10.

8 KsConrad Electronic

250 V/AC

3 A

5 V DC/AC

1 spínací kontakt

Min.: 1

Násobky: 1

855,37 Kč^*

Phoenix Contact EMG 17-REL/SG-B 24/21/M reléový modul, 24 V/DC, 6 A, 1 přepínací kontakt, Piece, 1 ks

Objednací číslo:2225814

Okamžité doručení: Po 19. 10.

6 KsConrad Electronic

250 V DC/AC

6 A

24 V/DC

1 přepínací kontakt

Min.: 1

Násobky: 1

1 619,01 Kč^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT reléový modul, 12 V/DC, 6 A, 1 spínací kontakt, Piece, 1 ks

Objednací číslo:2209100

Doručení: Po 26. 10.

20 KsConrad Electronic

250 V DC/AC

6 A

12 V/DC

1 spínací kontakt

Min.: 1

Násobky: 1

557,85 Kč^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT reléový modul, 24 V/DC, 6 A, 1 spínací kontakt, Piece, 1 ks

Objednací číslo:2225771

Doručení: Po 26. 10.

54 KsConrad Electronic

250 V DC/AC

6 A

24 V/DC

1 spínací kontakt

Min.: 10

Násobky: 10

353,69 Kč^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT reléový modul, 24 V/DC, 6 A, 1 spínací kontakt, Piece, 1 ks

Objednací číslo:2209098

Doručení: Po 26. 10.

70 KsConrad Electronic

250 V DC/AC

6 A

24 V/DC

1 spínací kontakt

Min.: 10

Násobky: 10

599,17 Kč^*

Phoenix Contact PLC-RPT- 24DC/21/MS reléový modul, 24 V/DC, 6 A, 1 přepínací kontakt, 1 ks

Objednací číslo:2225768

Okamžité doručení: Po 19. 10.

27 KsConrad Electronic

250 V DC/AC

6 A

24 V/DC

1 přepínací kontakt

Min.: 1

Násobky: 1

387,60 Kč^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS reléový modul, 24 V/DC, 50 mA, 1 přepínací kontakt, 1 ks

Objednací číslo:2225770

Doručení: Po 26. 10.

27 KsConrad Electronic

30 V/AC

50 mA

24 V/DC

1 přepínací kontakt

Min.: 10

Násobky: 10

412,40 Kč^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW reléový modul, 24 V/DC, 6 A, 2 přepínací kontakty, Piece, 1 ks

Objednací číslo:2225417

Okamžité doručení: Po 19. 10.

20 KsConrad Electronic

250 V DC/AC

6 A

24 V/DC

2 přepínací kontakty

Min.: 1

Násobky: 1

1 152,89 Kč^*

Phoenix Contact PLC-RPT- 24UC/21/MS reléový modul, 24 V DC/AC, 6 A, 1 přepínací kontakt, Piece, 1 ks

Objednací číslo:2225769

Okamžité doručení: Po 19. 10.

2 KsConrad Electronic

250 V DC/AC

6 A

24 V DC/AC

1 přepínací kontakt

Min.: 1

Násobky: 1

602,48 Kč^*

Ke stažení

List technických údajů

List technických údajů 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW reléový modul, 110 V/DC, 50 mA, 2 přepínací kontakty, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW reléový modul, 110 V/DC, 50 mA, 2 přepínací kontakty, 1 ks

Popis

Vibrační odolnost vůči vibracím a otřesům podle EN 50155. Bezpečné odpojení dle DIN EN 50178 mezi cívkou a kontaktem. Certifikováno podle EN 50155.

Tento text byl přeložen strojově.

Popis

Vibrační odolnost vůči vibracím a otřesům podle EN 50155. Bezpečné odpojení dle DIN EN 50178 mezi cívkou a kontaktem. Certifikováno podle EN 50155.
