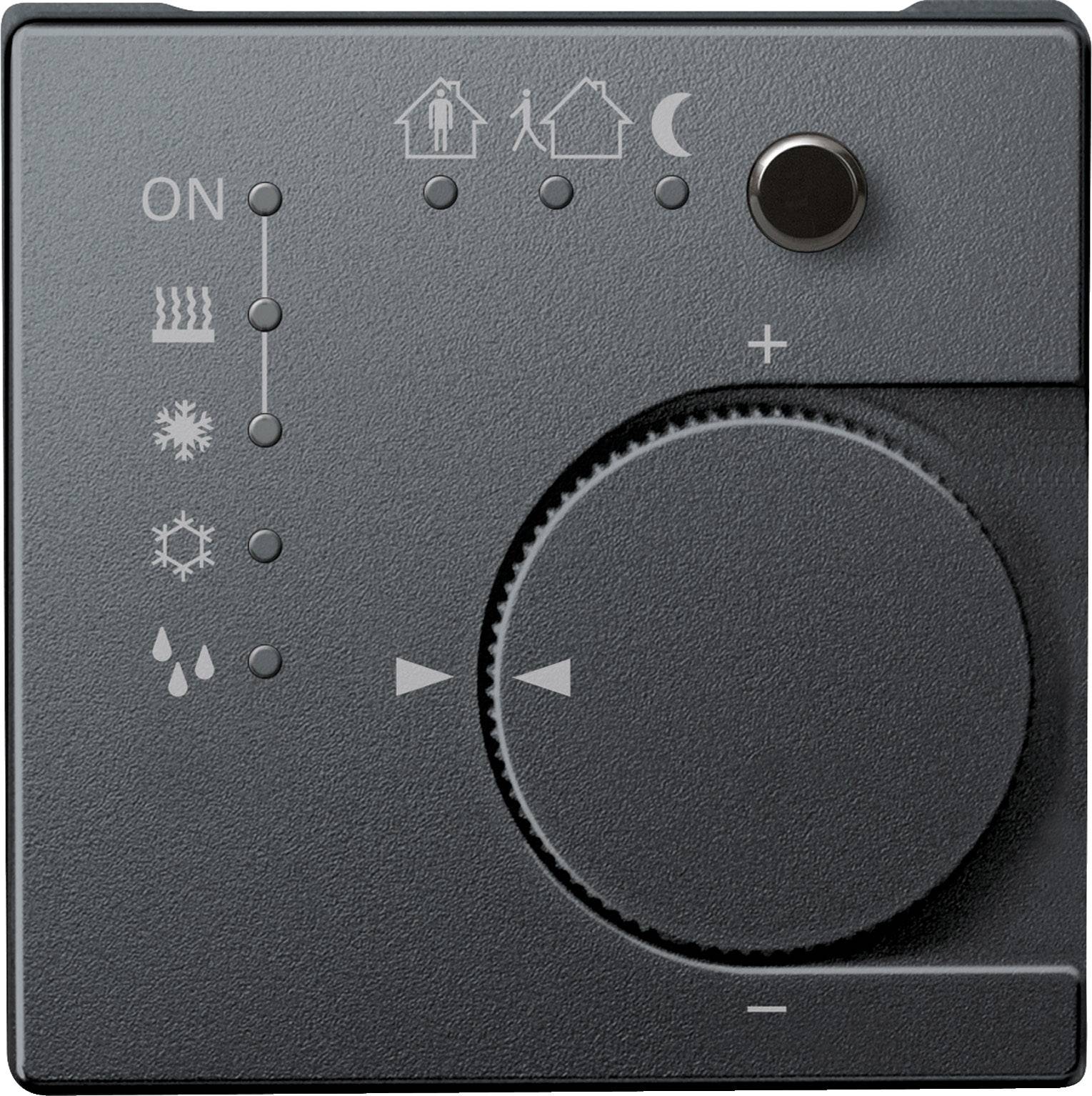

Merten Merten KNX Systeme 616814 tlačítkový senzorový modul 616814

V designu systém s přístroj je regulátor pokojové teploty a binární vstup. V závislosti na provozní režim, aktuální požadované hodnoty teploty a teploty v místnosti je Stellgro?e pro topení nebo chlazení ovládání na KNX. Teplotu lze volitelně pomocí interního nebo přes externí teplotní čidlo, které na svorkovnice tlačítko rozhraní anzuschlie?en, zaznamenává. Rozhraní tlačítka vytváří interní signál napětí pro připojení max. 4 běžných tlačítek/beznapěťový kontakty. Z toho lze dva vstupy pro připojení Low Current LED. S integrovaným Busankoppler. Na vstupy se provádí pomocí Busanschlussklemme. Funkce softwaru KNX: funkce regulátor pokojové teploty: Reglertyp: 2-bodový hlasitosti, nepřetržité PI regulace, PI s mezizásuvkou zapojen regulace (PWM). Výstup: neustále v rozsahu 0..100 % nebo spínání Zap./VYP. Regulátor mode: -topení s výstup regulátoru. -Chlazení s výstup regulátoru. -Topení a ochlazování s oddělenými regulátory výstupy. -Topení a ochlazování s výstup regulátoru. 2-stupňový regulátor topení se 2 výstupy. 2-stupňový regulátor chlazení s 2 výstupy. Provozní režimy: komfortní, komfortu prodloužení, pohotovostní režim, noční pokles, mrazu a tepelnou ochranou. Obsluha: nastavení požadované hodnoty pomocí regulačního kolečka v oblasti parametrizované, přítomnost tlačítko funkce parametrizované/vypnout. Ochrana ventilu, ovládání zablokování. Funkce tlačítkové rozhraní: spínání, stmívání, žaluzie, snímače (stmívací hodnoty, kromě místo pro světelné scény s/bez funkce paměti, teplotní snímač, jas hodnoty). Tlačítkové rozhraní: až 4 vstupy, z toho lze 2 jako výstupy a pro připojení Fernfuhlers. Výstupní napětí: 5 V (SELV). Výstupní proud max. 0,8 mA Max. Délka kabelu: vstupy/výstupy max. 5 m, dálkové čidlo max. 50 m. Příslušenství: ==> dálkové čidlo pro KNX regulátor pokojové teploty UP/PI 616790. Materiál: termoplast elegantní matné. Barva: antracitová.

Tento text byl přeložen strojově.
