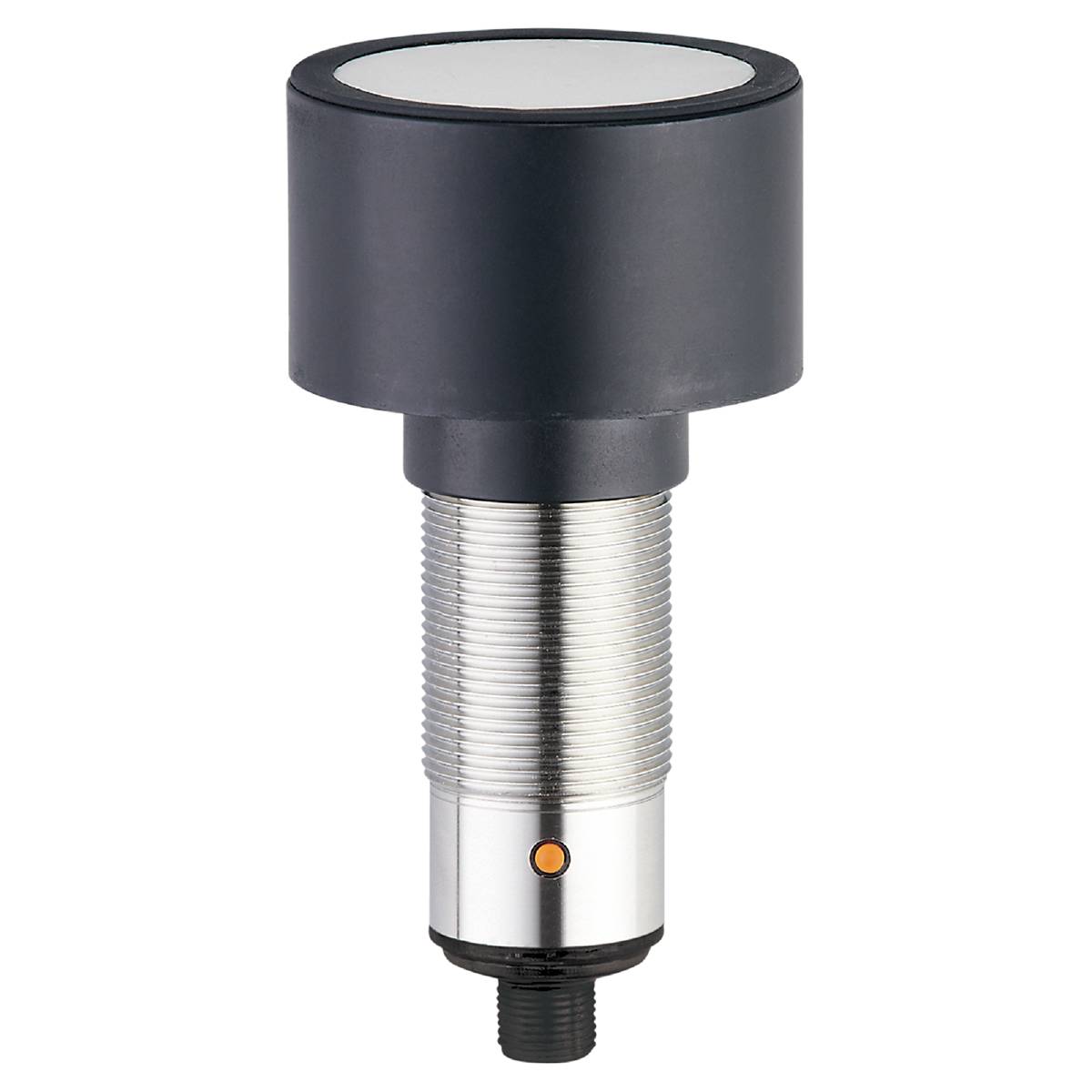

Ilustrační obrázek
ifm Electronic Ultrazvukové tlačítko Ultrazvuk M30 NPN UIT515
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Ultrazvukové tlačítko
Provozní napětí max.
30 V/DC
Výstupy
NPN
spínací vzdálenost (max.)
8000 mm
Provedení
Ultrazvuk
Datasheety: (PDF)
Počet
Celková cena (18 420,66 Kč / kus)
18 420,66 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Ultrazvukový reflexní snímač iFm UIT515
- Velký rozsah snímání
- Intuitivní nastavení rozsahu snímání pomocí tlačítka
- Dobře viditelná LED pro zobrazení stavu sepnutí a Echo
- Výstupní funkce lze naprogramovat spínací/rozpínací kontakt
- Bezdotykové měření nezávisle na barvě, průhlednosti nebo jakosti povrchu objektu
Dodatečné informace:
Technické parametry
- Rozměry [mm]: M30 x 1,5 / L = 118,8
- Počet digitálních výstupů: 2
- Počet vstupů a výstupů: Počet digitálních výstupů: 2
- Zobrazení: Stav sepnutí: 2x LED, žlutá; Echo: 1x LED, zelená
- Okolní teplota-1 [°C]: -20... 70
- Přesnost opakování: 1 %
- Utahovací moment [Nm]: 100
- Rozlišení [mm]: 3
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Doba pohotovosti [s]: < 0,3
- Provozní napětí [v]: 10... 30 DC
- Slepé pásmo [mm]: 600
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 100
- Elektrické provedení: NPN
- Pouzdro: Konstrukční tvar závitu
- Celkový počet výstupů: 2
- Hmotnost [g]: 437.000
- Označení závitu: M30 x 1,5
- Poznámky k přesnosti/odchylce: Uvedené hodnoty se dosáhnou po dobu nejméně 20 minut zahřívání
- Hystereze [%]: 1
- Ochrana proti zkratu: Ano
- Skladovací teplota [°C]: -30... 80
- Max. Odchylka od 90° úhlu senzoru/objektu [°]: ± 4
- max. Pokles napětí spínací výstup DC [v]: 2,2
- MTTF: 135
- Úhel otevření cylindrický [°]: 10; (±2)
- Spínací vzdálenost [mm]: 600...8000; (Target: 1000 x 1000)
- Spínací frekvence DC [Hz]: 1
- Odchylka spínacího bodu [%]: -5... 5
- Stupeň krytí: IP 67
- Třída ochrany III
- Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A
- Odběr proudu [mA]: 30
- Funkce Teach: Ano
- Kompenzace teploty: Ano
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Měničová frekvence [kHz]: 40
- Kategorie produktu
Ultrazvukové tlačítko
- Typ
UIT515
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Výstupy
NPN
- spínací vzdálenost (max.)
8000 mm
- Provedení
Ultrazvuk
- Vlastnosti
LED kontrolka
- Připojení
M12
- Konstrukční velikost
M30
IP67
- Min. teplota
-20 °C
- Max. teplota
70 °C
- Délka
118.8 mm
- (Ø)
30 mm
- Rozm.
(Ø x d) 30 mm x 118.8 mm
- Splňuje RoHS
ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3321600 ifm Electronic Ultrazvukové tlačítko Ultrazvuk M30 NPN UIT515
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3321600 ifm Electronic Ultrazvukové tlačítko Ultrazvuk M30 NPN UIT515
Popis
Ultrazvukový reflexní snímač iFm UIT515
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
