Name: BALLUFF kapacitní snímač Kapacitní BCS00NP BCS00NP M30 zarovnaná NPN (Ø x v) 30 mm x 66.5 m
Brand: BALLUFF
SKU: 3417307
Availability: BackOrder

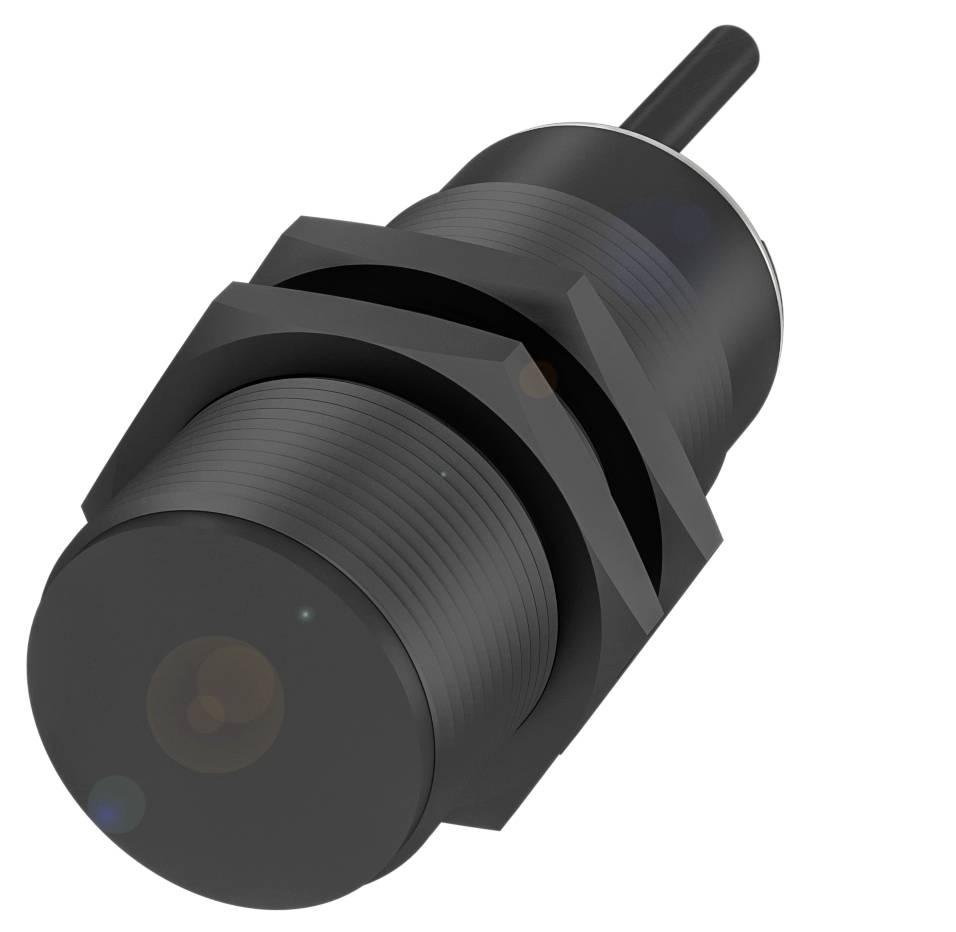

Černý válcový senzor se závitovým spojením a kabelovým připojením, vhodný pro průmyslové aplikace.

Ilustrační obrázek

Kategorie produktu

kapacitní snímač

Provozní napětí max.

30.0 V

Výstupy

NPN

Provedení

Kapacitní

Připojení

kabel

Datasheety: (PDF)

Doručení: Út 24. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 400,83 Kč / kus)

3 400,83 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Válcové provedení Balluff BCS00NP s M30 závitem

Připojení: Kabel, 2.00 m, PUR
Rozměry: Ø 30 x 66.5 mm
Montáž: Jednoduše instalovatelná
Řada: M30
Závit (a): M30x1,5

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 30 x 66.5 mm
Aktivní plocha, materiál: PBT
Připojení: Kabel, 2.00 m, PUR
Řada: M30
Provozní napětí UB: 10... 30 VDC
Montáž: Jednoduše instalovatelná
Materiál pouzdra: PBT
Závit (a): M30x1,5
Dosah: 2... 15 mm
Spínací výstup: NPN spínací kontakt (NO)
Spínací frekvence: 100 Hz
Ochrana: IP67
Citlivost: Nastavitelná vzdálenost sepnutí
Teplota okolí: -25 až 85 °C
Doplňkové vlastnosti:
Rozsah dodávky: Matice (2x)
Rozměry: Ø 30 x 66.5 mm
Zobrazení provozního napětí: Ano
Ukazatel funkcí: Ano
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 100 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Doba pohotovosti tv: Max. 300 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 100 Hz
Stupeň krytí: II
Napětí v případě potřeby max.: 1.5 V.
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: ne
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 15 mm
Teplotní drift max. (% str): 20 % [-5…55 °C]
Přesnost opakování max. (% str): 2.0 %
MTTF (40 °C): 343 a)
Aktivní plocha, materiál: PBT
Utahovací moment 6 Nm
Velikost: M30x1,5
Montáž: Jednoduše instalovatelná
Spínací výstup: NPN spínací kontakt (NO)
Průměr kabelu D: 4.60 mm
Délka kabelu L: 2 m.
Materiál pouzdra: PBT
Materiál pláště: PUR
Ochrana: IP67
Teplota okolí: -25 až 85 °C
Stupeň znečištění: 1
Počet vodičů: 3
Průřez kabelu: 0.34 mm²
Značka: Global
Řada: M30
Proud naprázdno IO max. Při UE: 20 mA
Citlivost: Nastavitelná vzdálenost sepnutí
Rozsah měření: 2... 15 mm
Materiál víka: PBT |PA
Závit (a): M30x1,5

Kategorie produktu: kapacitní snímač

Typ: BCS00NP

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Výstupy: NPN

Délka kabelu: 2.00 m

Spínací frekvence: 100 Hz

Provedení: Kapacitní

Připojení: kabel

Způsob konstrukce: zarovnaná

Konstrukční velikost: M30

Materiál pouzdra: PBT

Typ kontaktu: 1 spínací kontakt

: IP67

Min. teplota: -25 °C

Max. teplota: 85 °C

Délka: 66.50 mm

Šířka: 66.5 mm

V: 66.5 m

(Ø): 30 mm

Rozm.: (Ø x v) 30 mm x 66.5 m

Materiál pláště: PUR

Jmenovité napětí: 30.0 V

Provozní napětí: 24 V/DC

Provozní proud: 100 mA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417307 BALLUFF kapacitní snímač Kapacitní BCS00NP BCS00NP M30 zarovnaná NPN (Ø x v) 30 mm x 66.5 m

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417307 BALLUFF kapacitní snímač Kapacitní BCS00NP BCS00NP M30 zarovnaná NPN (Ø x v) 30 mm x 66.5 m

Popis

Kapacitní senzory pro rozpoznávání objektů disponují pouze přímočarým elektrickým polem. Rozpozná jak pevné těleso, jako např. wafery, desky s tištěnými spoji, kartonáže, papíry na papír, láhve, plastové bloky a desky, jakož i kapaliny, které jsou způsobeny stěnami nádrží nebo trubkami ze skla a plastu (tloušťka max. 4 mm). Rozměry = Ø 30 x 66.5 mm, konstrukční řada = M30, závit (a) = M30x1,5, montáž = zarovnaná, připojení = kabel, 2.00 m, PUR, spínací výstup=NPN spínač (NO), spínací frekvence=100 Hz, dosah=2...15 mm, citlivost = nastavitelná vzdálenost sepnutí, materiál pouzdra = PBT, aktivní plocha, materiál = PBT, okolní teplota =-25... 85 °C, provozní napětí UB=10... 30 VDC, schválení/soulad = CEcULUSWEEE, stupeň krytí=IP67

Tento text byl přeložen strojově.
