Name: BALLUFF kapacitní snímač Kapacitní BCS004M BCS004M M30 zarovnaná PNP (Ø x v) 30 mm x 87 m
Brand: BALLUFF
SKU: 3417520
Availability: BackOrder

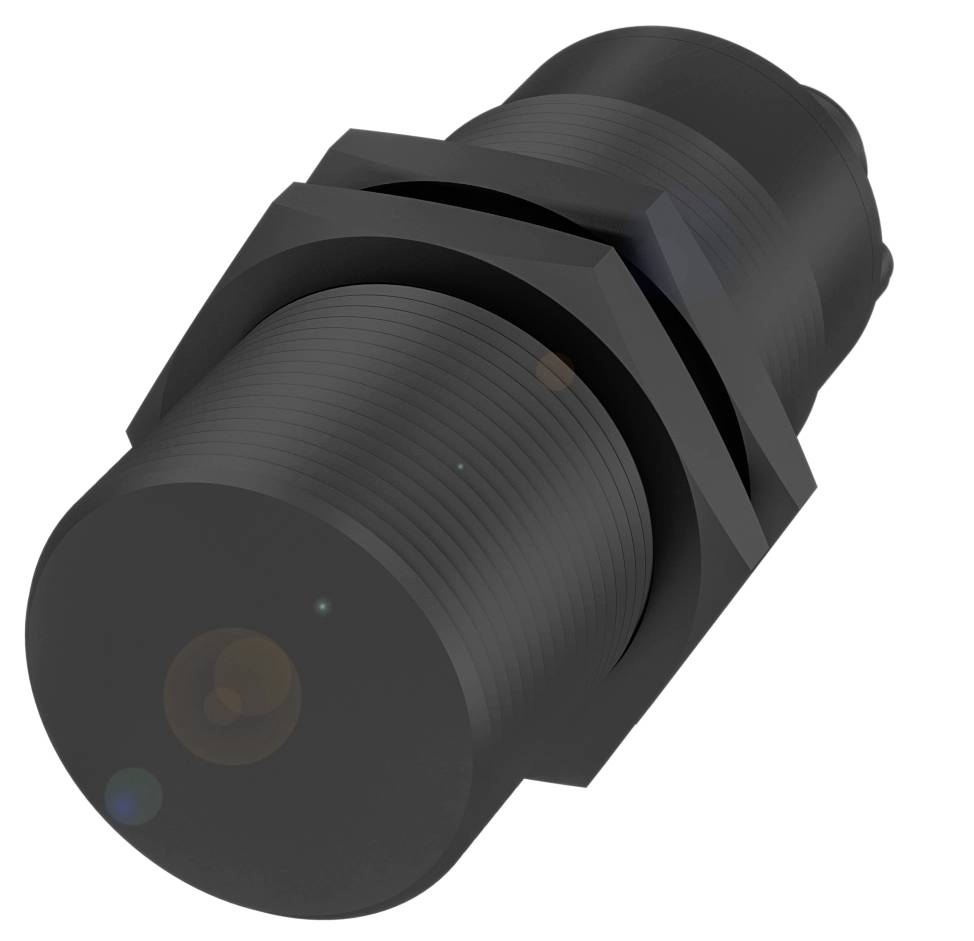

Černý válcový senzor se závitem, vhodný pro přesnou detekci v průmyslových aplikacích.

Ilustrační obrázek

Kategorie produktu

kapacitní snímač

Provozní napětí max.

35.0 V

Výstupy

PNP

Provedení

Kapacitní

Připojení

zástrčka

Datasheety: (PDF)

Doručení: Út 24. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 293,39 Kč / kus)

3 293,39 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Cylindrické provedení Balluff BCS004M s M30 závitem

Připojení: Konektor, zástrčka M12x1, 4-pólová
Rozměry: Ø 30 x 87 mm
Montáž: Jednoduše instalovatelná
Řada: M30
Závit (a): M30x1,5

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 30 x 87 mm
Aktivní plocha, materiál: PBT
Připojení: Konektor, zástrčka M12x1, 4-pólová
Řada: M30
Provozní napětí UB: 10... 35 VDC
Montáž: Jednoduše instalovatelná
Materiál pouzdra: PBT
Závit (a): M30x1,5
Dosah: 1... 20 mm
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC) programovatelný
Spínací frekvence: 100 Hz
Stupeň krytí: IP66
Citlivost: Nastavitelná vzdálenost sepnutí
Okolní teplota: -30... 70 °C.
Doplňkové vlastnosti:
Rozsah dodávky: Matice (2x), |šroubovák
Rozměry: Ø 30 x 87 mm
Zobrazení provozního napětí: Ano
Ukazatel funkcí: Ano
Jmenovitý provozní proud IE: 300 mA
Jmenovité izolační napětí [Ui]: 75 V DC
Provozní napětí UB: 10... 35 VDC
Kategorie použití: DC-13
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 100 Hz
Napětí v případě potřeby max.: 1.8 V.
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 20 mm
Teplotní drift max. (% str): 20 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 455 a)
Aktivní plocha, materiál: PBT
Utahovací moment 4 Nm
Velikost: M30x1,5
Montáž: Jednoduše instalovatelná
Spínací výstup: PNP spínací/rozpínací kontakt (NO/NC)
Materiál pouzdra: PBT
Ochrana: IP66, IP64 na výstupu zástrčky
Okolní teplota: -30... 70 °C.
Stupeň znečištění: 1
Počet pinů: 4
Řada: M30
Proud naprázdno IO max. Při UE: 18 mA
Citlivost: Nastavitelná vzdálenost sepnutí
Rozsah měření: 1...20 mm
Materiál víka: PBT |PE
Závit (a): M30x1,5

Kategorie produktu: kapacitní snímač

Typ: BCS004M

Min. provozní napětí: 10.0 V

Provozní napětí max.: 35.0 V

Provozní napětí: 10.0 - 35.0 V

Výstupy: PNP

Spínací frekvence: 100 Hz

Provedení: Kapacitní

Připojení: zástrčka

Způsob konstrukce: zarovnaná

Konstrukční velikost: M30

Materiál pouzdra: PBT

Typ kontaktu: 1 PNP

: IP66

Min. teplota: -30 °C

Max. teplota: 70 °C

Délka: 87.00 mm

Šířka: 87 mm

V: 87 m

(Ø): 30 mm

Rozm.: (Ø x v) 30 mm x 87 m

Jmenovité napětí: 35.0 V

Provozní proud: 300 mA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417520 BALLUFF kapacitní snímač Kapacitní BCS004M BCS004M M30 zarovnaná PNP (Ø x v) 30 mm x 87 m

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417520 BALLUFF kapacitní snímač Kapacitní BCS004M BCS004M M30 zarovnaná PNP (Ø x v) 30 mm x 87 m

Popis

Kapacitní senzory pro rozpoznávání objektů disponují pouze přímočarým elektrickým polem. Rozpozná jak pevné těleso, jako např. wafery, desky s tištěnými spoji, kartonáže, papíry na papír, láhve, plastové bloky a desky, jakož i kapaliny, které jsou způsobeny stěnami nádrží nebo trubkami ze skla a plastu (tloušťka max. 4 mm). Rozměry = Ø 30 x 87 mm, konstrukční řada = M30, závit (a) = M30x1,5, montáž = zarovnaná, připojení = konektor, M12x1 konektor, 4-pólový, spínací výstup = PNP spínací/rozpínací kontakt (NO/NC) programovatelný, spínací frekvence = 100 Hz, dosah = 1...20 mm, nastavitelná citlivost = spínací vzdálenost, materiál krytu=PBT, aktivní plocha, materiál = PBT, okolní teplota =-30... 70 °C, provozní napětí Ub=10... 35 VDC, schválení/shoda = CucULUWEEE, ochrana = IP66
