Name: BALLUFF indukční snímač Induktivní BES05Y1 BES05Y1 M18 zarovnaná PNP (Ø x v) 18 mm x 66 m Piece
Brand: BALLUFF
SKU: 3416059
Availability: BackOrder

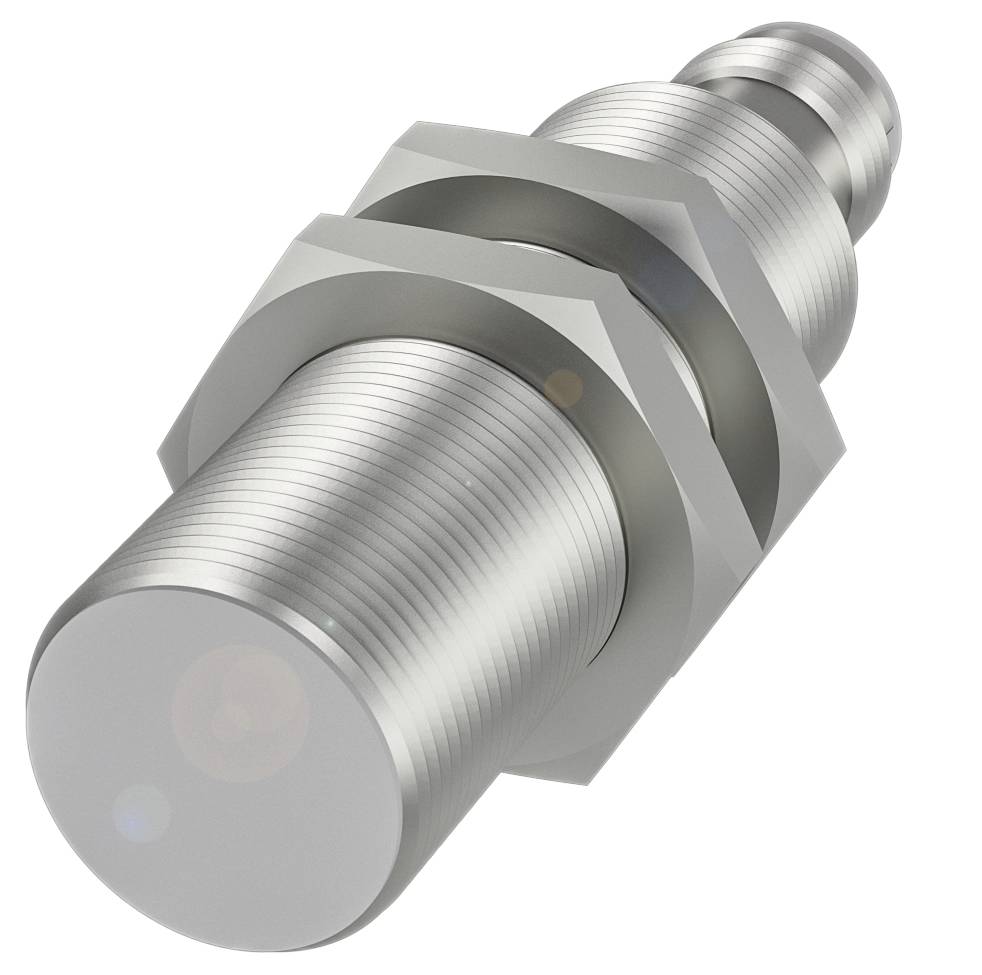

Stříbrný kovový válec se závitovým šroubem a šestihrannou maticí, pravděpodobně mechanická součástka nebo senzor.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

indukční snímač

Provozní napětí max.

30.0 V

Výstupy

PNP

spínací vzdálenost (max.)

4 mm

Datasheety: (PDF)

Doručení: Po 23. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 409,09 Kč / kus)

2 409,09 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Válcové provedení Balluff BES05Y1 pro aplikace odolné proti magnetickému pole

Rozměry: Ø 18 x 66 mm
Tvar M18x1
Montáž: Zarovnaná
Dosah: 5 mm
Spínací výstup: PNP spínací kontakt (NO)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 18 x 66 mm
Aktivní plocha, materiál: PBT, PTFE s vrstvou
Připojení: Konektor, zástrčka M12x1, 3-pólová
Tvar M18x1
Provozní napětí UB: 10... 30 VDC
Montáž: Zarovnaná
Materiál pouzdra: Mosaz, vrstva, PTFE
Pevné magnetické pole: Magnetické pole (AC/DC)
Dosah: 5 mm
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 1000 Hz
Ochrana: IP67
IP68
Okolní teplota: -40 85 °C
Další vlastnosti: Faktor 1
Rozšířený teplotní rozsah
Odolné vůči potu (magnetické pole 100 kA/m)
Odolné proti stříkači pro svařování
Doplňkové vlastnosti:
Rozsah dodávky: Matice (2x)
Zobrazení provozního napětí: ne
Ukazatel funkcí: Ano
Výstupní odpor Ra: 33.0 kOhm + D.
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 250 V AC
Jmenovitý proud proti zkratu: 100 A.
Zpoždění v pohotovostním režimu tv: Max. 2 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zátěžový kapacita pro UE: 1 μF
Proud naprázdno IO max., tlumený: 15 mA
Proud naprázdno IO max., neutlumený: 5 mA
Zbytkové vlnění max. (% UE): 15 %
Spínací frekvence: 1000 Hz
Stupeň krytí: II
Případ napětí statický max.: 2 V.
Připojení: Zástrčka M12x1, 3-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 4 mm
Hystereze H max. (% str): 15.0 %
Jmenovitá spínací vzdálenost n: 5 mm
Odstup realistického spínače Sr: 5 mm
Odstup realistického spínání Sr, tolerance: 10 %
Teplotní drift max. (% str): 10 %
Přesnost opakování max. (% str): 5.0 %
MTTF (40 °C): 400.5 a)
Aktivní plocha, materiál: PBT, PTFE s vrstvou
Poznávací značka spínacího stavu: Nízena
Materiál pouzdra: Mosaz, vrstva, PTFE
Další vlastnosti: Faktor 1 |rozšířený teplotní rozsah |sváření (magnetické pole 100 kA/ |m) odolá skříňkám |proti navařování
Intenzita magnetického pole, pole: 100 kA/m
Elektrické provedení: 3 dráty

Druh obalu: Piece

Kategorie produktu: indukční snímač

Typ: BES05Y1

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Výstupy: PNP

spínací vzdálenost (max.): 4 mm

Spínací frekvence: 1000 Hz

Provedení: Induktivní

Připojení: M18

Způsob konstrukce: zarovnaná

Konstrukční velikost: M18

Materiál pouzdra: mosaz

Typ kontaktu: 1 spínací kontakt

: IP68

Min. teplota: -40 °C

Max. teplota: 85 °C

Délka: 66 mm

V: 66 m

(Ø): 18 mm

Rozm.: (Ø x v) 18 mm x 66 m

Jmenovité napětí: 24 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3416059 BALLUFF indukční snímač Induktivní BES05Y1 BES05Y1 M18 zarovnaná PNP (Ø x v) 18 mm x 66 m Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3416059 BALLUFF indukční snímač Induktivní BES05Y1 BES05Y1 M18 zarovnaná PNP (Ø x v) 18 mm x 66 m Piece

Popis

Indukční faktor 1 senzorů BES Balluff jsou použitelné všude tam, kde musí být nejrůznější kovy rovnoměrně a s vysokou přesností zachyceny. Univerzální pomůcka pro všechny kovy spolehlivě rozpozná železné a barevné kovy, ocel, mosaz, hliník atd. bez redukčního faktoru při spínací vzdálenosti. Kromě toho jsou odolné vůči magnetickému poli a mohou být použity i v oblasti silných elektromagnetických polí - například v svářečích zařízeních. K tomu máte k dispozici také varianty s PTFE povrchovou úpravou proti stříkači svařování. Rozměry = Ø 18 x 66 mm, konstrukce = M18x1, montáž = zarovnaná, dosah = 5 mm, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 1000 Hz, materiál pouzdra = mosaz, potažený, PTFE, aktivní plocha, materiál = PBT, potažený PTFE, připojení = konektor, konektor M12x1, 3-pólový, provozní napětí Ub = 10... 30 VDC, okolní teplota = -40... 85 °C, odolné proti magnetickému pole (AC/DC), stupeň krytí = IP67, IP68, CE, UKCA, cULus, WEEE, doplňkové vlastnosti = faktor 1, rozšířený teplotní rozsah, odolné proti potu (magnetické pole 100 kA/m), pouzdro odolné proti stříkání svářeče

Tento text byl přeložen strojově.
