Name: BALLUFF indukční snímač Induktivní BES02KC BES02KC M18 x 1 zarovnaná PNP (Ø x d) 18 mm x 65.00 mm Piece
Brand: BALLUFF
SKU: 3417519
Availability: BackOrder

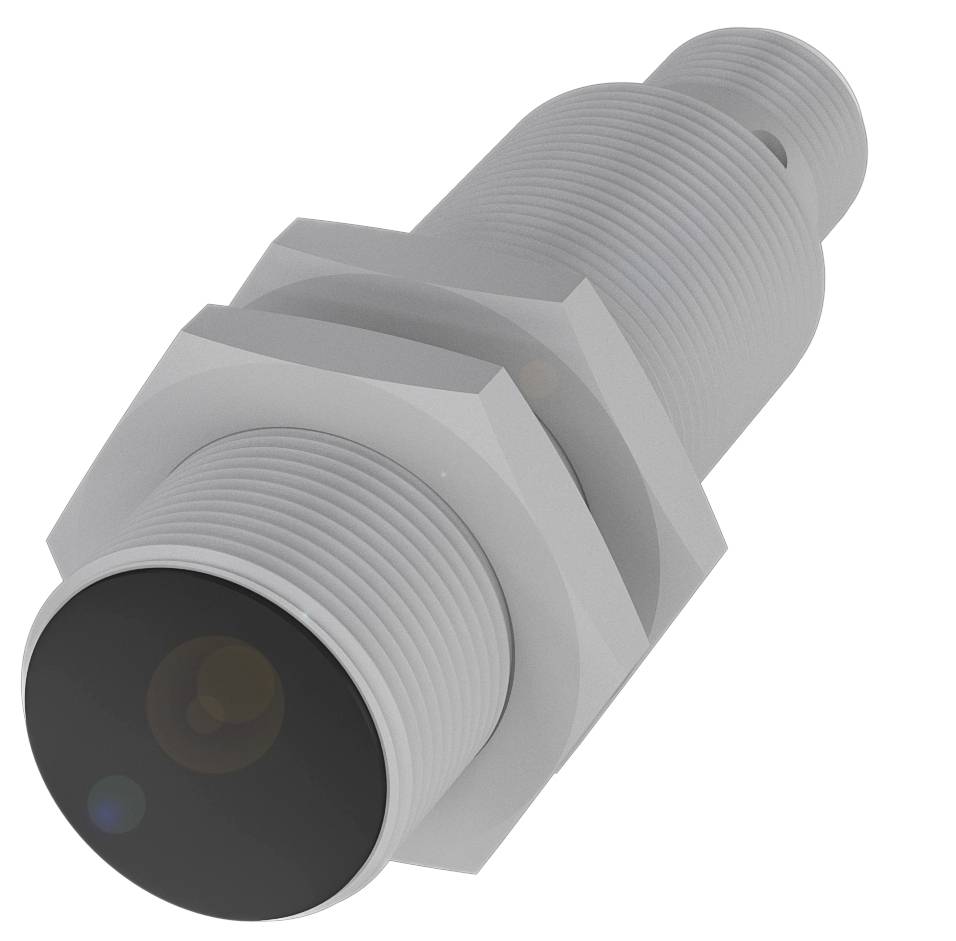

Válcový, šedý indukční snímač se závitem a černou přední stranou na bílém pozadí.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

indukční snímač

Provozní napětí max.

30.0 V

Výstupy

PNP

spínací vzdálenost (max.)

5.6 mm

Datasheety: (PDF)

Doručení: Út 24. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 524,79 Kč / kus)

2 524,79 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Válcové provedení Balluff BES02KC pro aplikace odolné proti magnetickému pole

Rozměry: Ø 18 x 65 mm
Tvar M18x1
Montáž: Zarovnaná
Dosah: 7 mm
Spínací výstup: PNP spínací kontakt (NO)

Technické parametry

Hlavní vlastnosti:Rozměry: Ø 18 x 65 mm
Aktivní plocha, materiál: LCP/PTFE
Připojení: Konektor, zástrčka M12x1, 4-pólová
Tvar M18x1
Provozní napětí UB: 10... 30 VDC
Montáž: Zarovnaná
Materiál pouzdra: Mosaz, vrstva, PTFE
Pevné magnetické pole: Magnetické pole (AC/DC)
Dosah: 7 mm
Spínací výstup: PNP spínací kontakt (NO)
Spínací frekvence: 50 Hz
Ochrana: IP67
Okolní teplota: 5 60 °C
Další vlastnosti: Odolné vůči potu
Doplňkové vlastnosti:
Rozměry: Ø 18 x 65 mm
Zobrazení provozního napětí: ne
Ukazatel funkcí: Ano
Výstupní odpor Ra: 33.0 kOhm + D.
Jmenovité provozní napětí UE DC: 24 v
Jmenovitý provozní proud IE: 200 mA
Jmenovité izolační napětí [Ui]: 250 V AC
Jmenovitý proud proti zkratu: 100 A.
Doba pohotovosti tv: Max. 15 ms
Provozní napětí UB: 10... 30 VDC
Kategorie použití: DC-13
Nejnižší provozní proud v: 0 mA
Max. Zatížení pro UE: 0.5 μF
Proud naprázdno IO max., tlumený: 9 mA
Proud naprázdno IO max., neutlumený: 6 mA
Zbytkový proud lr max. 20 µA
Zbytkové vlnění max. (% UE): 10 %
Spínací frekvence: 50 Hz
Stupeň krytí: II
Napětí v případě potřeby max.: 2.5 V.
Připojení: Zástrčka M12x1, 4-pólová, kódovaná a
Ochrana proti zkratu: Ano
Ochrana proti přepólování: Ano
Možnost výměny chráněna: Ano
Zabezpečený spínací interval SA: 5.6 mm
Hystereze H max. (% str): 20.0 %
Jmenovitá spínací vzdálenost n: 7 mm
Odstup realistického spínače Sr: 7 mm
Odstup realistického spínání Sr, tolerance ±10 %
Teplotní drift max. (% str): 15 %
Přesnost opakování max. (% str): 5.0 %
Aktivní plocha, materiál: LCP/PTFE
Utahovací moment 12 Nm
Velikost: M18x1
Spínací výstup: PNP spínací kontakt (NO)
Poznávací značka spínacího zařízení: Snímode se
Materiál pouzdra: Mosaz, vrstva, PTFE
EN 60068-2-27, šok: Polosinus, 30 gn, 11 ms
EN 60068-2-6, vibrace: 55 Hz, amplituda 1 mm, 3x 30 min
Ochrana: IP67
Okolní teplota: 5 60 °C
Stupeň znečištění: 3
Další vlastnosti: Odolné vůči potu
Intenzita magnetického pole, pole: 100 kA/m
Vestavné rozhraní: Zarovnáno vestavné
Pevné magnetické pole: Magnetické pole (AC/DC)

Druh obalu: Piece

Kategorie produktu: indukční snímač

Typ: BES02KC

Min. provozní napětí: 10.0 V

Provozní napětí max.: 30.0 V

Provozní napětí: 10.0 - 30.0 V

Výstupy: PNP

spínací vzdálenost (max.): 5.6 mm

Spínací frekvence: 50 Hz

Provedení: Induktivní

Připojení: M18

Způsob konstrukce: zarovnaná

Konstrukční velikost: M18 x 1

Materiál pouzdra: mosaz

Typ kontaktu: 1 spínací kontakt

: IP67

Min. teplota: 5 °C

Max. teplota: 60 °C

Délka: 65.00 mm

(Ø): 18 mm

Rozm.: (Ø x d) 18 mm x 65.00 mm

Jmenovité napětí: 24 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3417519 BALLUFF indukční snímač Induktivní BES02KC BES02KC M18 x 1 zarovnaná PNP (Ø x d) 18 mm x 65.00 mm Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3417519 BALLUFF indukční snímač Induktivní BES02KC BES02KC M18 x 1 zarovnaná PNP (Ø x d) 18 mm x 65.00 mm Piece

Popis

Zvyšte dostupnost vašeho zařízení a současně snižte náklady na údržbu a skladování. Svařované indukční senzory od Balluff rozpoznají kovové objekty, jako např. ocel, hliník nebo mosaz, se stejnou spínací vzdáleností. Díky keramické povrchové úpravě jsou odolné proti kovovým stříkačům, strunám a spalovacím reziduím, stejně jako proti magnetickým polím, které vznikají při elektrických svařovacích proudech do 25 kA. Ani abrazivní média a čisticí prostředky jim nemohou pomoci. Ideální pro použití v svařovací, indukční a průmyslové výrobě. Rozměry = Ø 18 x 65 mm, konstrukce = M18x1, montáž = zarovnaná, dosah = 7 mm, spínací výstup = PNP spínací kontakt (NO), spínací frekvence = 50 Hz, materiál pouzdra = mosaz, potažený, PTFE, aktivní plocha, materiál = LCP/PTFE, připojení = konektor, M12x1 konektor, 4-pólový, provozní napětí Ub = 10... 30 VDC, okolní teplota = 5... 60 °C, odolné proti magnetickému pole (AC/DC), stupeň krytí = IP67, CE, UKCA, cULus, WEEE, dodatečné vlastnosti = odolné vůči potu

Tento text byl přeložen strojově.
