Budoucnost a energeticky úsporná infrastruktura pro strukturovanou kabeláž budov
Autor: Conrad.cz, 5. říjen 2019
Systémově kompatibilní komponenty s dlouhou životností pro škálovatelná řešení od firmy DIGITUS®
Strukturované kabelové propojení od serveru přes vysokorychlostní páteř sítě (backbone) až po periferní zařízení lze snadno realizovat s využitím produktů DIGITUS®. Jednotlivé systémy jsou totiž navzájem plně kompatibilní.
Kabelové propojení je dimenzované pro velké datové toky, a zároveň se vyznačuje vysokou energetickou účinností. Díky této infrastruktuře získá uživatel ideální základ pro veškeré své požadavky – také pro audio a video aplikace.
Kompletní řešení od firmy DIGITUS®
Díky kabelovému propojení state-of-the-art, nejnovějšímu průmyslovému standardu IEEE802.3 bt, resp. 802.3 at, je možné síťové propojení koncových zařízení při jejich současném napájení proudem.
Kontrola standardů PoE
| Standard | Norma | Klasifikace | Napájení | Výkon (PSE) | Výkon (PD) |
| PoE | IEEE 802.af | typ 1 | 2 páry | 15,4 W | 19,95 W |
| PoE+ | IEEE 802.at | typ 2 | 2 páry | 30 W | 25,5 W |
| 4PPoE | IEEE 802.bt | typ 3 | 4 páry | 60 W | 51 W |
| 4PPoE | IEEE 802.bt | typ 4 | 4 páry | 90/100 W | 72 W |
*** PSE: Power Sourcing Equipment: Zdroj napětí *** PD: Power Device: Výkonné zařízení ***
Ušetřete dodatečné náklady na instalaci pro běžné napájení

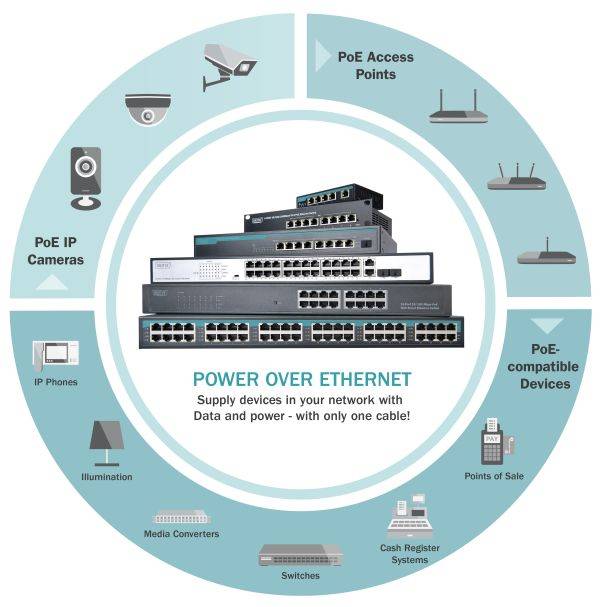

Pokud je nutné zařízením v síti, jako jsou IP kamery, přístupové body nebo IP telefony, dodávat jedním kabelem zároveň data i proud, používá se technologie Power-over-Ethernet (PoE). Ta šetří čas i náklady, protože se snáze a rychleji instaluje.
Zařízení a přístupové body lze kdykoliv umístit právě tam, kde jsou zapotřebí – bez toho, aby musely být zapojené do zásuvky. Díky tomu je systém nanejvýš flexibilní. Instalace PoE je kromě toho také inteligentní, protože systém chrání zařízení před přetížením, podpětím nebo nesprávnou instalací.
Se zavedením technologie PoE na začátku 21. století se začalo stále více prosazovat používání techniky CAT5/RJ45 k současnému přenosu proudu a dat po síti.
Vaše výhody:
ŠKÁLOVATELNOST – možnost přizpůsobení okolí pomocí switchů a konvertorů,
PROGRESIVITA – systém roste současně s vašimi požadavky,
CENTRÁLNÍ PŘÍSTUP – centrální management koncových zařízení PoE,
NÁKLADOVÁ EFEKTIVITA – není nutné žádné doplňkové napájení na nepřístupných místech.

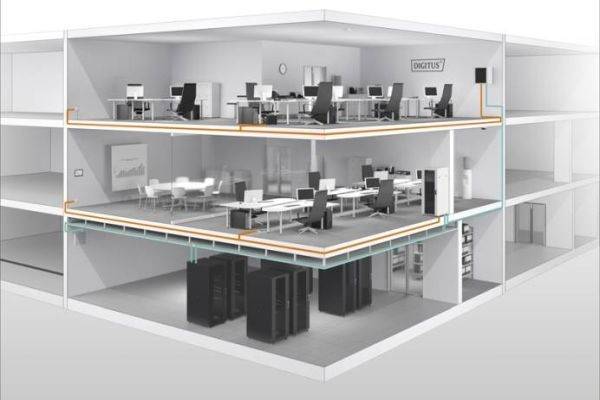

Vertikální propojení kabely
Pro vertikální propojení kabely doporučujeme jako médium mezi serverovnou a patrovým rozvaděčem použit skleněné vlákno. Ideální připojení ke koncovému zařízení naproti tomu představují měděné kabely. Díky PoE switchi (koncept Endspan) nebo PoE injektoru (koncept Midspan) v etážovém rozdělovači není nutná žádná další dodávka proudu do koncového zařízení.
Správné řešení pro vaše potřeby
Při tomto způsobu kabelového propojení probíhá napájení na jednotlivých patrech prostřednictvím praktických konsolidačních bodů. Díky chytré kombinaci skleněných vláken a měděných komponentů lze přenášet až 10 Gbit za sekundu (10GBase-T).
Díky vzdálenému napájení (Remote Powering) jsou koncová zařízení automaticky napájena proudem. To navíc do značné míry usnadňuje řízení a management zařízení. Toto kabelové propojení představuje celkově energeticky nejúčinnější řešení a výrazně snižuje spotřebu energie.

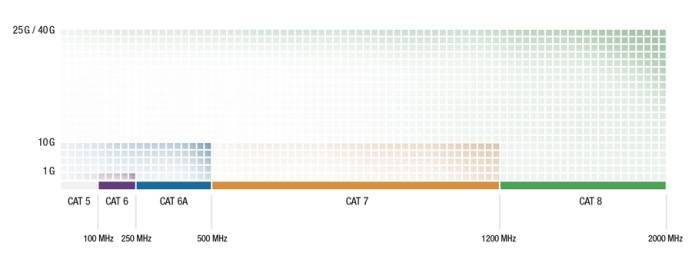

CAT8 – více než jen trend v kabelovém propojení LAN
Měděné komponenty kabelového propojení kategorie 8 od firmy DIGITUS® přenášejí až 40 Gigabit za sekundu (24 m) v permanentní lince přes kabeláž páteřní sítě výpočetního střediska. Kromě toho přenášejí 25 Gigabit za sekundu (50 m) v permanentní lince podle ISO/IEC TR 11801-9909:2020. Typickou oblastí použití je kabelové propojení na krátkých vzdálenostech mezi racky a síťovými komponenty, jako jsou switche. Zde se používají kroucené dvojlinky. Díky stínění jsou kabely lépe chráněné před vnějšími elektromagnetickými rušivými vlivy a před křížovou modulací mezi žilami kroucené dvojlinky. Komponenty kategorie 8 jsou kompatibilní s kabely kategorie 6A a v ní používanými konektory RJ45.
CAT8 – více než jen trend v kabelovém propojení LAN
Měděné komponenty kabelového propojení kategorie 8 od firmy DIGITUS® přenášejí až 40 Gigabit za sekundu (24 m) v permanentní lince přes kabeláž páteřní sítě výpočetního střediska. Kromě toho přenášejí 25 Gigabit za sekundu (50 m) v permanentní lince podle ISO/IEC TR 11801-9909:2020. Typickou oblastí použití je kabelové propojení na krátkých vzdálenostech mezi racky a síťovými komponenty, jako jsou switche. Zde se používají kroucené dvojlinky. Díky stínění jsou kabely lépe chráněné před vnějšími elektromagnetickými rušivými vlivy a před křížovou modulací mezi žilami kroucené dvojlinky. Komponenty kategorie 8 jsou kompatibilní s kabely kategorie 6A a v ní používanými konektory RJ45.
Kompletní řešení od firmy DIGITUS®
Promyšlené, flexibilní a orientované na budoucnost: S použitím navzájem sladěných produktů DIGITUS® lze realizovat efektivní kabelové propojení budov pomocí výkonné a čisté infrastruktury – od serverovny až po dílčí rozvody a dále.
