WAGO 855-305/150-209 855-305/150-209 modul proudového transformátoru Primární proud 150 A Sekundární proud 5 A nástrčná

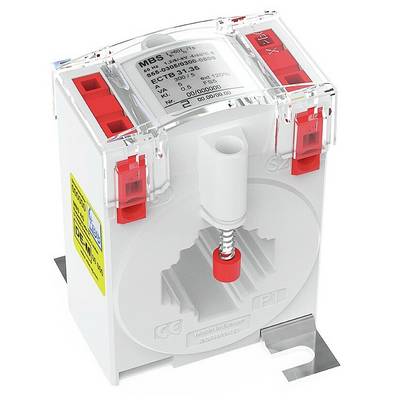

Měnič proudu s průhledným krytem zobrazuje vnitřní cívku a šroubové svorky. Štítek výrobce a symboly jsou viditelné.

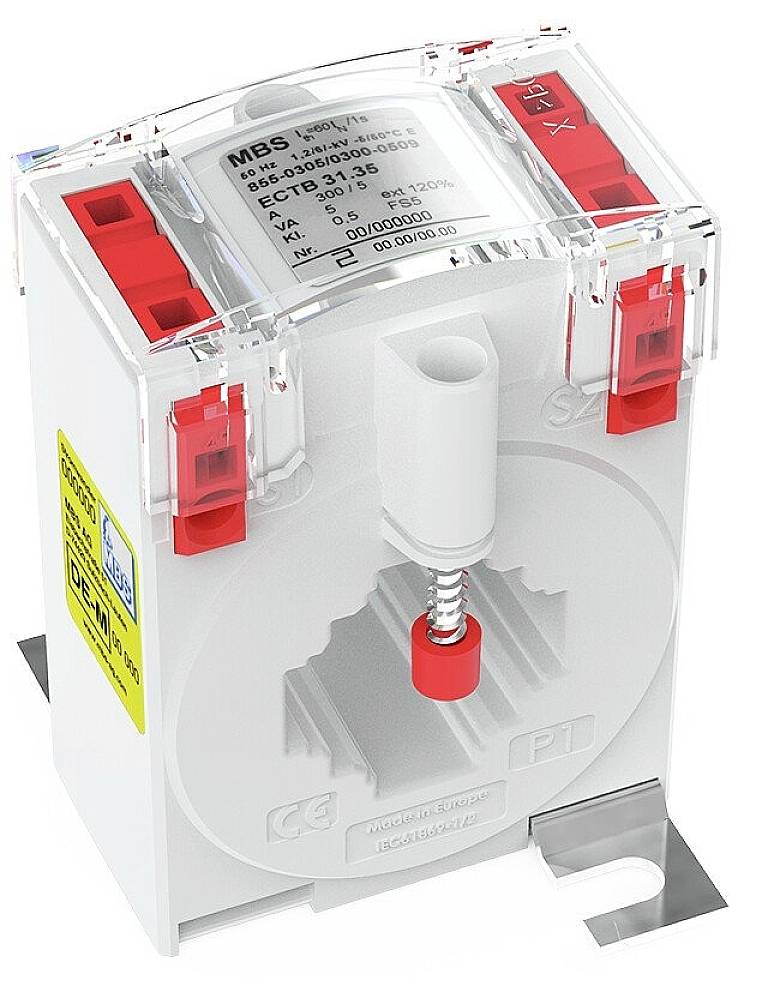

Bílošedý proudový transformátor s červeným připojením. Po straně jsou viditelné žluté a modré štítky.

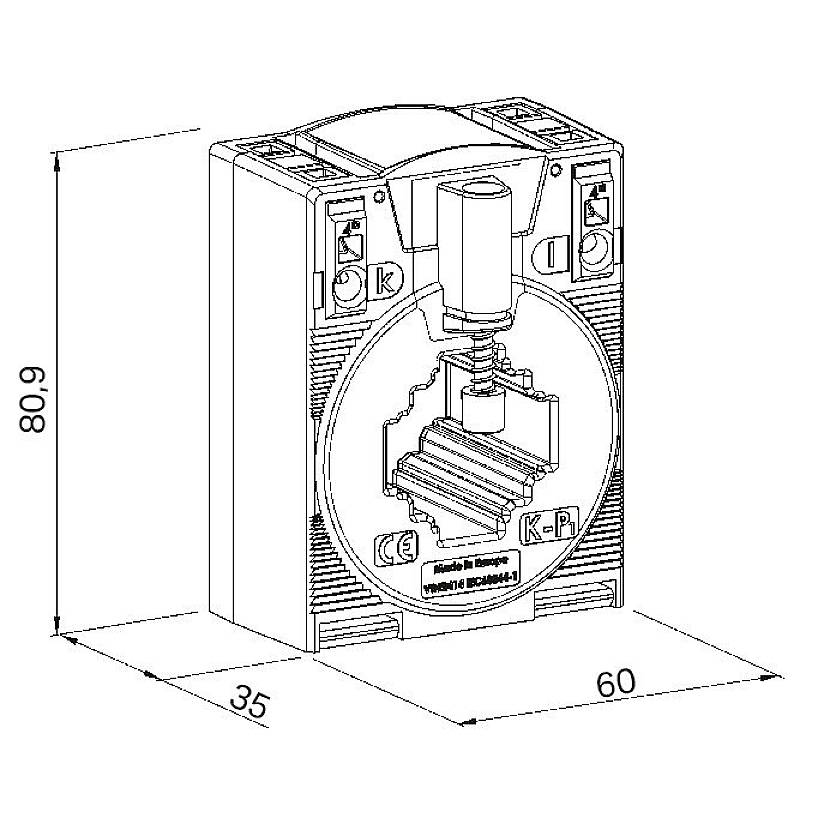

Technický výkres elektrického zařízení o rozměrech 80,9 x 35 x 60. Zobrazuje vnitřní a vnější komponenty.

1/3

Doručení: Po 26. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 161,16 Kč / kus)

6 161,16 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Násuvné proudové měniče

Technické parametry

Provozní teplota: -5 °C až +50 °CJmenovitý výkon 2.5 VA

Kategorie produktu: modul proudového transformátoru

Druh upevnění: nástrčná montáž

Primární proud: 150 A

Sekundární proud: 5 A

Třída přesnosti: 0,5

Typ: 855-305/150-209

Rozm.: (d x š x v) 52 x 60 x 80.90 mm

Hmotnost: 280 g

Šířka: 60 mm

V: 80.90 mm

Délka: 52 mm

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2625143 WAGO 855-305/150-209 855-305/150-209 modul proudového transformátoru Primární proud 150 A Sekundární proud 5 A nástrčná

Popis

Násuvné proudové měniče pro zúčtovací měření série 855 jsou indukční, 1vodičové proudové měniče pracující na základě principu transformátoru. Z důvodu použitého měřicího principu jsou měniče proudu tohoto typu vhodné k použití výhradně v síti střídavého napětí. Násuvné proudové měniče odpovídají modulu D postupu posuzování shody a lze je použít pro zúčtovací účely

Tento text byl přeložen strojově.

Provedení

Bezšroubová připojovací technika s CAGE-CLAMP® připojenímRůzné možnosti montážeOdolný proti nárazu a otřesuVysoká mechanická zádržná sílaVysoká zkratuvzdornostTrvalé přetížení o hodnotě 120 % primárního jmenovitého proudu.Proudový měnič nízkého napětí pro provozní napětí max. 1,2 kVPoužití v sítích s 690 V.
