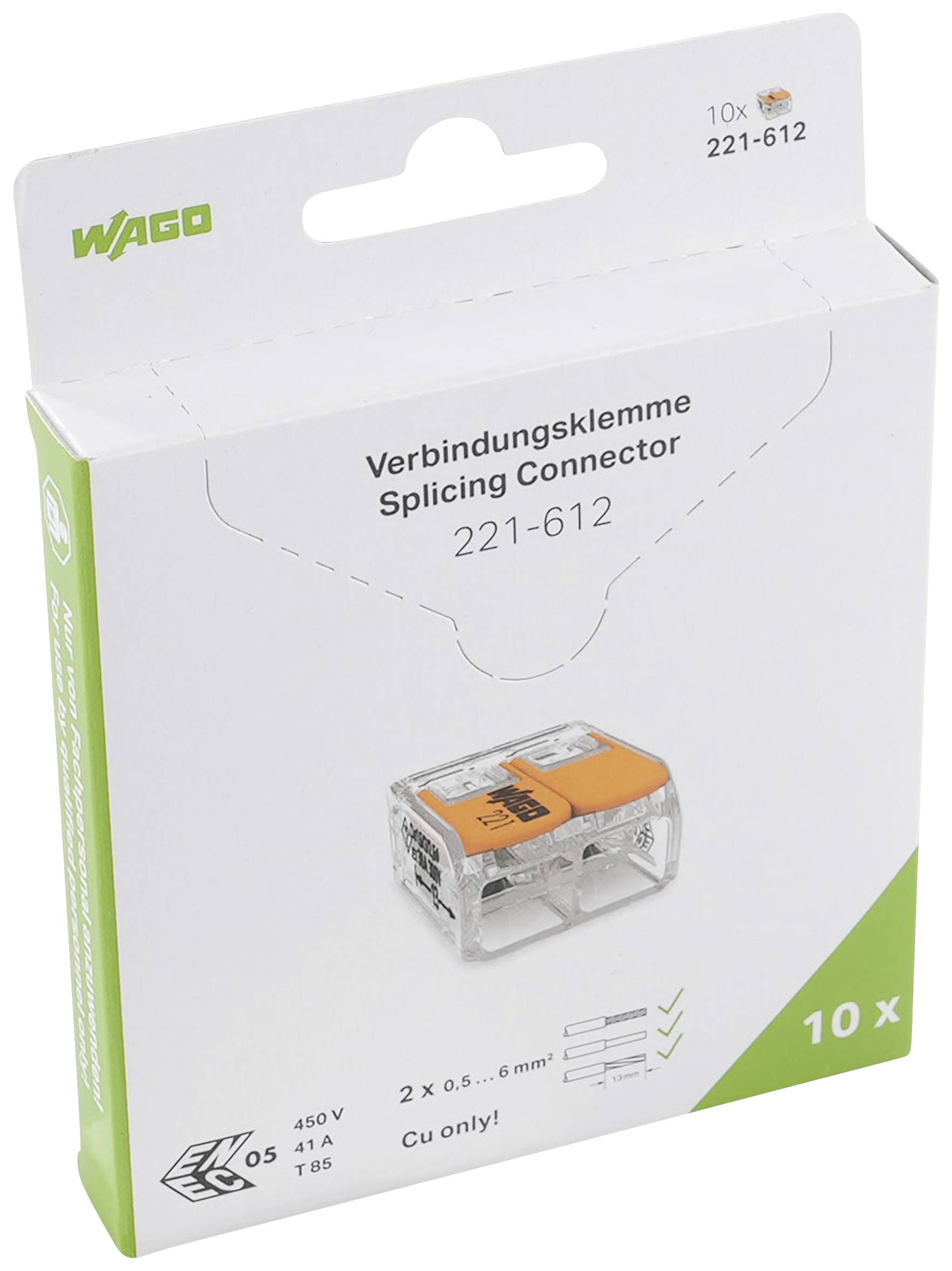

WAGO 221-612, 221, kabelová svorka, 0.5-6 mm², kontakty 2, transparentní, oranžová, 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
kabelová svorka
Průřez flexibilní (min.)
0.5 mm²
Flexibilní průměr (max.)
6 mm²
Průřez pevný (min.)
0.5 mm²
Pevný průřez (max.)
6 mm²
Datasheety: (PDF)
Celková cena (22,00 Kč / kus)
219,99 Kč
Včetně DPH.
Hlavní benefity
Svorka série 221
- O 40 % menší než předchozí model
Technické parametry
- Kategorie produktu
kabelová svorka
- Průřez flexibilní (min.)
0.5 mm²
- Flexibilní průměr (max.)
6 mm²
- Průřez pevný (min.)
0.5 mm²
- Pevný průřez (max.)
6 mm²
- Pólů
2
- Barva
transparentní
oranžová
- Série
221
- Jmenovitý proud
41 A
- Jmenovitý proud - filtr
41 A
- Obsah
10 ks
- Rozm.
(d x š) 21.1 mm x 16 mm
- Číslo výrobce
221-612
20 - 10
- Odizolovaná délka
12 - 14 mm
- Připojení
pružinová svorka
- Izolační materiál
plast
- Jmenovité napětí
450 V
- Šířka
16 mm
- Délka
21.1 mm
- Provozní teplota
až +105 °C
Ke stažení
List technických údajů
List technických údajů 2564446 WAGO 221-612, 221, kabelová svorka, 0.5-6 mm², kontakty 2, transparentní, oranžová, 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2564446 WAGO 221-612, 221, kabelová svorka, 0.5-6 mm², kontakty 2, transparentní, oranžová, 10 ks
Popis
Mimořádně malé rozměry
Svorky série 221 jsou o 40 % menší než předchozí modely série 222. Lze je rychle a bez problémů instalovat i za stísněných podmínek a do instalačních krabiček. Ušetřený prostor nabízí možnost dalšího rozšíření.
Průhledný kryt
Nový design krytu řady 221 z průhledného plastu umožňuje snadnou kontrolu umístění vodiče. Ihned uvidíte, zda je vodič celý zasunut a správně zapojen. Lze zkontrolovat i délku odizolování. Uzavřený vodicí trychtýř zajišťuje vedení vodiče k místu upnutí.
Snadná obsluha
K dispozici jsou dva otvory pro pohodlné a bezpečné měření běžnými zkušebními hroty. Prohlubně na stranách krytu usnadňují otevírání. Svorky jsou založeny na technologii CAGE CLAMP®, která se obejde bez použití nářadí, upínací body jsou otevírány a zavírány pomocí ovládací páčky Ovládání páčky je oproti předchozímu modelu jednoduší a vodiče tak lze zapojit rychleji.
Široká škála použití
Svorky série 221 jsou použitelné pro všechny běžné druhy vodičů. Pro průřezy vodičů od 0,14 do 4 mm² (lankové) nebo 0,2 až 4 mm² (jedno- nebo vícežílové). Díky jmenovitému proudu od 32 A a jmenovitému napětí od 450 V je série 221 vhodná pro rozličné aplikace. Typické použití: připojení svítidel, motorů žaluzií, domovních telefonů, ovládání dveří a vrat. V průmyslu jsou vhodné pro připojení motorů a čerpadel.
Svorky série 221 jsou o 40 % menší než předchozí modely série 222. Lze je rychle a bez problémů instalovat i za stísněných podmínek a do instalačních krabiček. Ušetřený prostor nabízí možnost dalšího rozšíření.
Průhledný kryt
Nový design krytu řady 221 z průhledného plastu umožňuje snadnou kontrolu umístění vodiče. Ihned uvidíte, zda je vodič celý zasunut a správně zapojen. Lze zkontrolovat i délku odizolování. Uzavřený vodicí trychtýř zajišťuje vedení vodiče k místu upnutí.
Snadná obsluha
K dispozici jsou dva otvory pro pohodlné a bezpečné měření běžnými zkušebními hroty. Prohlubně na stranách krytu usnadňují otevírání. Svorky jsou založeny na technologii CAGE CLAMP®, která se obejde bez použití nářadí, upínací body jsou otevírány a zavírány pomocí ovládací páčky Ovládání páčky je oproti předchozímu modelu jednoduší a vodiče tak lze zapojit rychleji.
Široká škála použití
Svorky série 221 jsou použitelné pro všechny běžné druhy vodičů. Pro průřezy vodičů od 0,14 do 4 mm² (lankové) nebo 0,2 až 4 mm² (jedno- nebo vícežílové). Díky jmenovitému proudu od 32 A a jmenovitému napětí od 450 V je série 221 vhodná pro rozličné aplikace. Typické použití: připojení svítidel, motorů žaluzií, domovních telefonů, ovládání dveří a vrat. V průmyslu jsou vhodné pro připojení motorů a čerpadel.
