VOLTCRAFT FG-30802T Arbitrární generátor funkcí 1 µHz - 80 MHz 2kanálový arbitrární, šum, pulz, obdélníkový, sinusový, t

Digitální generátor funkcí s displejem zobrazuje průběhy signálů a nastavení, jako jsou frekvence, amplituda a fáze pro různé kanály.

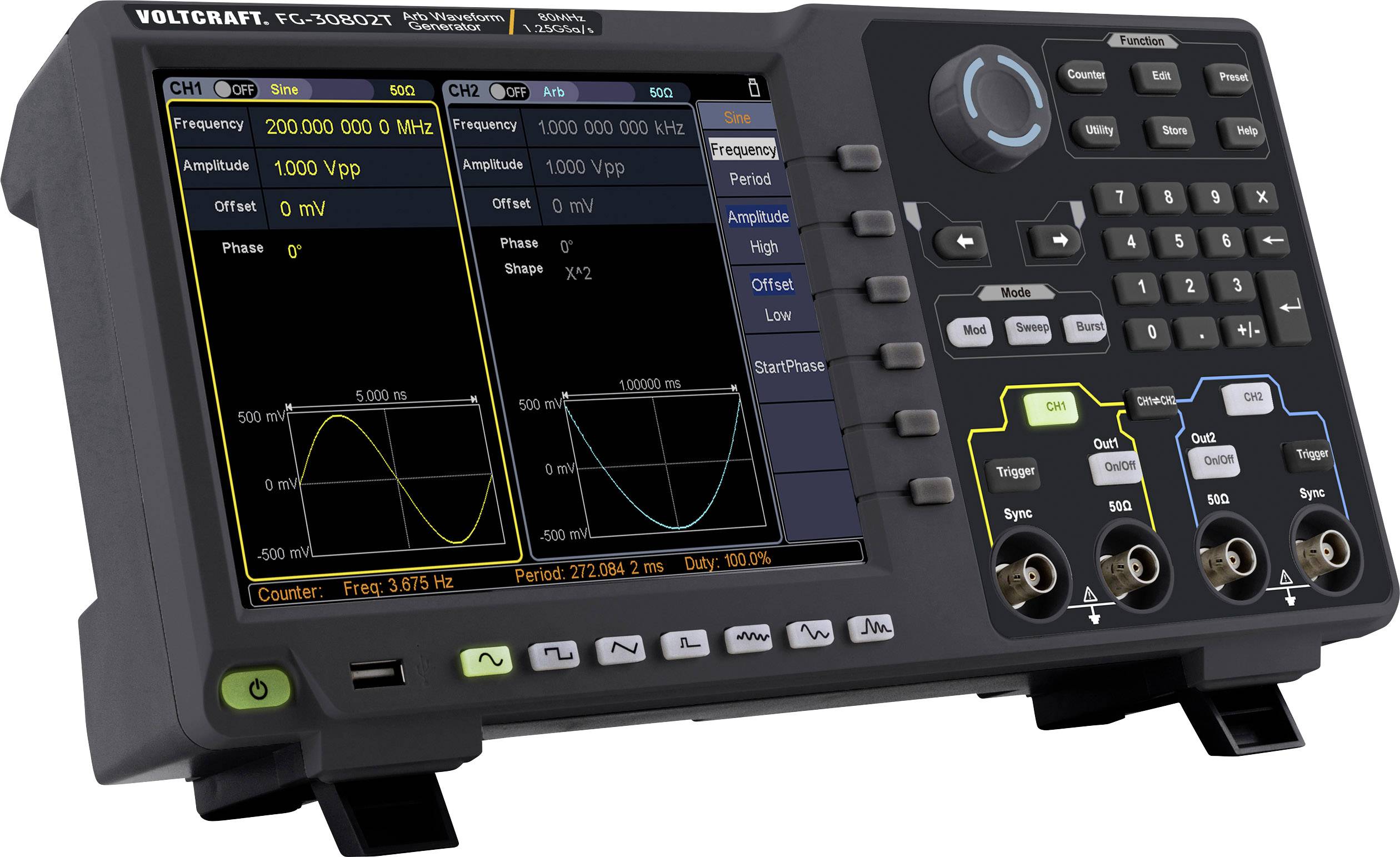

Osciloskop se dvěma grafickými průběhy na displeji. Zobrazuje měřená data frekvence a amplitudy. Ovládací panel je umístěn na pravé straně.

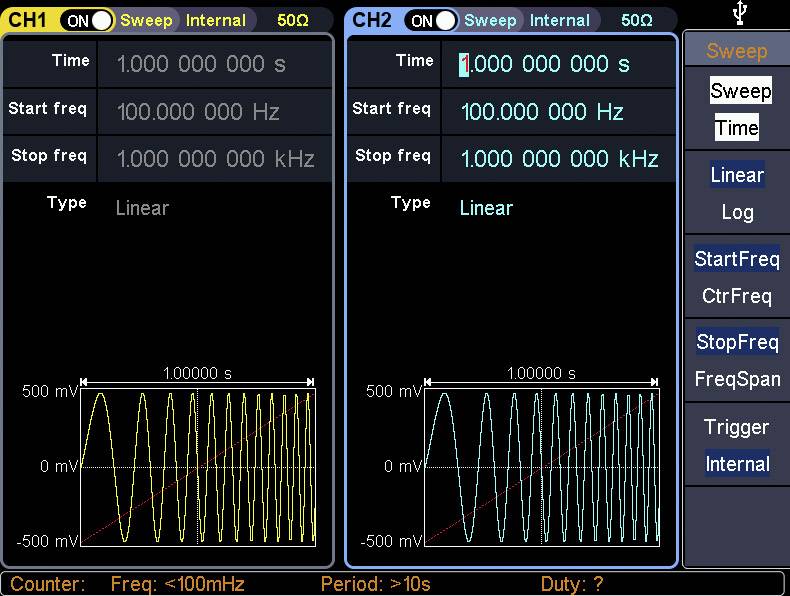

Dva kanály osciloskopu zobrazují nastavení generátoru signálu; kanál CH1 ve žluté barvě, CH2 v modré. Oba nastaveny na 'Lineární sweep'. Grafy dole zobrazují sinusové vlny.

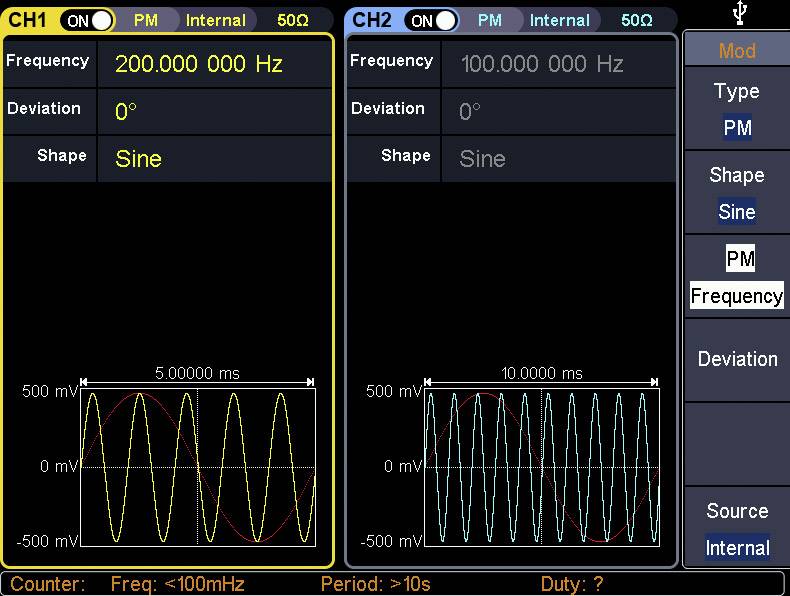

Osciloskop zobrazuje dva kanály CH1 a CH2, oba se sinusovými křivkami. CH1: 200.000 kHz, CH2: 100.000 kHz. Žluté a modré průběhy vln.

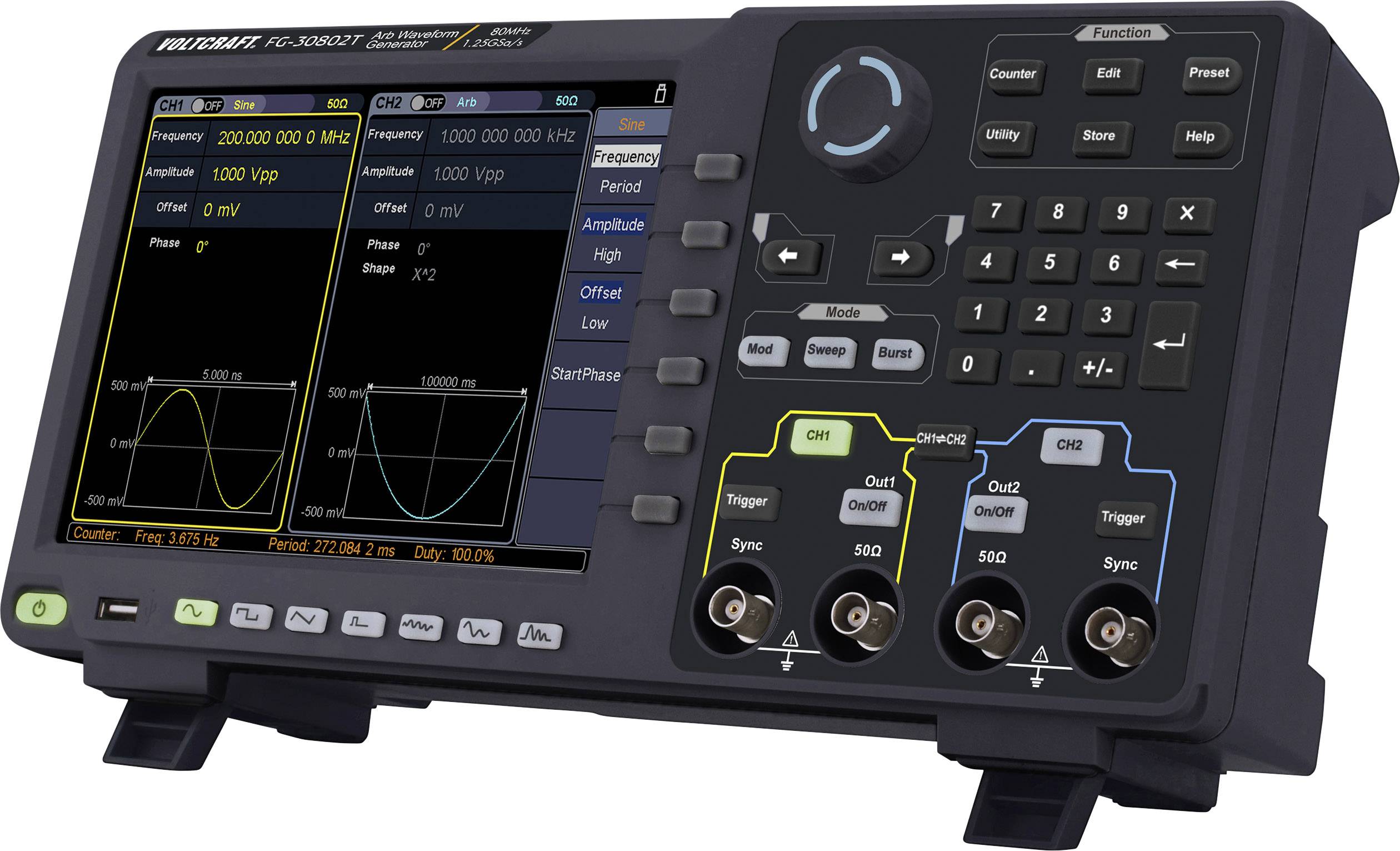

Digitální osciloskop se dvěma obrazovkami zobrazujícími měření frekvence a amplitudy. Ovládací tlačítka a konektory jsou umístěny dole.

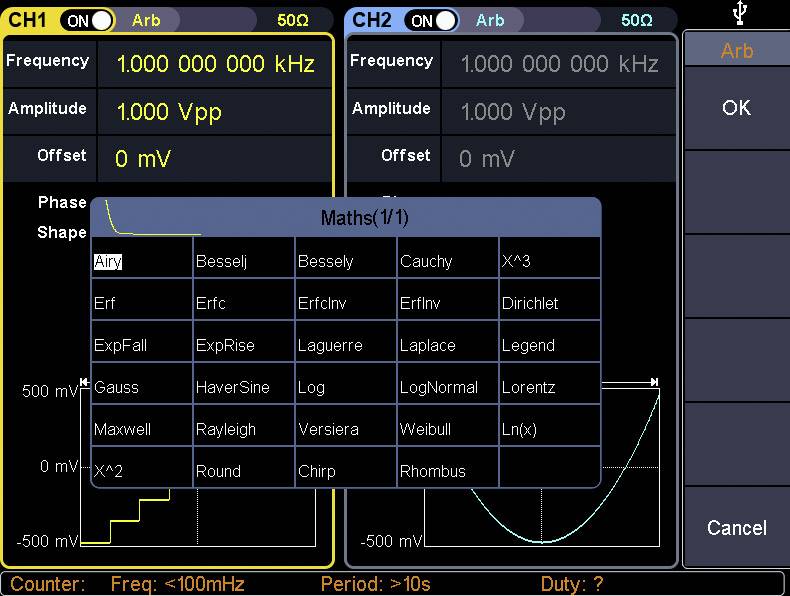

Displej osciloskopu se dvěma kanály CH1 a CH2. Zobrazeny frekvence, amplituda a nastavení fáze. Matematické funkce v nabídce výběru.

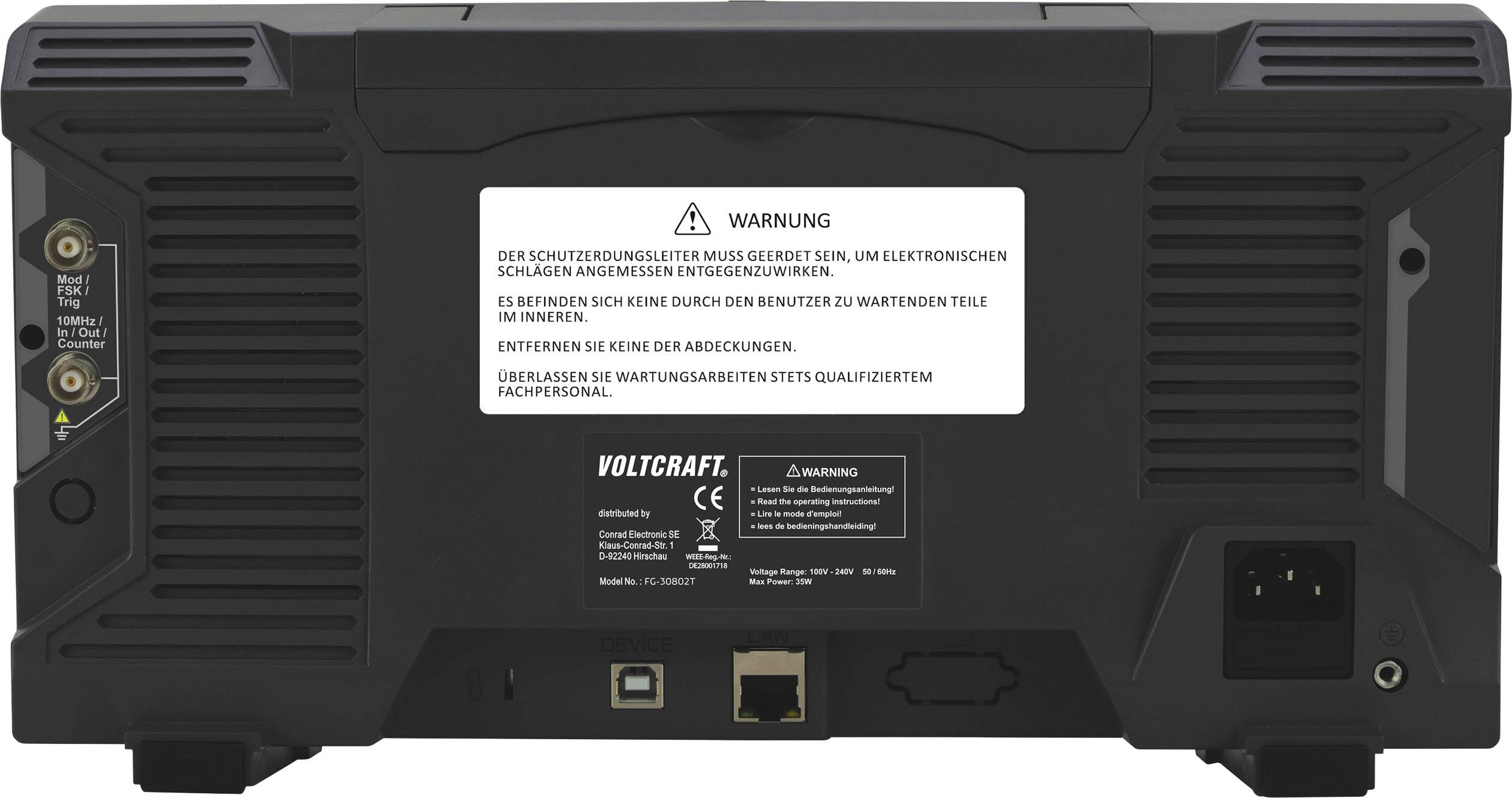

Zadní strana elektronického zařízení Voltcraft s výstražnými upozorněními, konektory a větracími otvory.

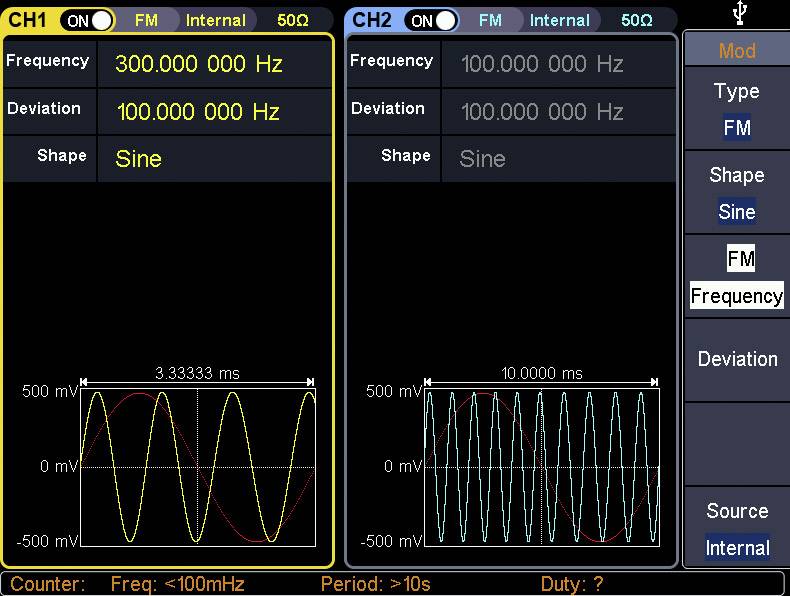

Obraz z osciloskopu se dvěma kanály: CH1 zobrazuje sinusovou vlnu při 300.000 Hz, CH2 zobrazuje sinusovou vlnu při 100.000 Hz. Frekvence a tvar se mění.

Dva kanály osciloskopu. Vlevo: CH1 zobrazuje frekvenci 1.000.000.000 kHz, amplituda 1.000 Vpp. Vpravo: CH2 se stejnými hodnotami. Níže jsou vidět diagramy.

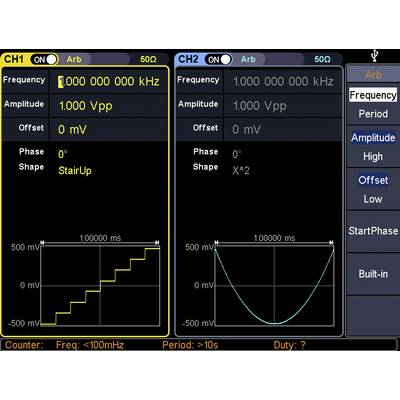

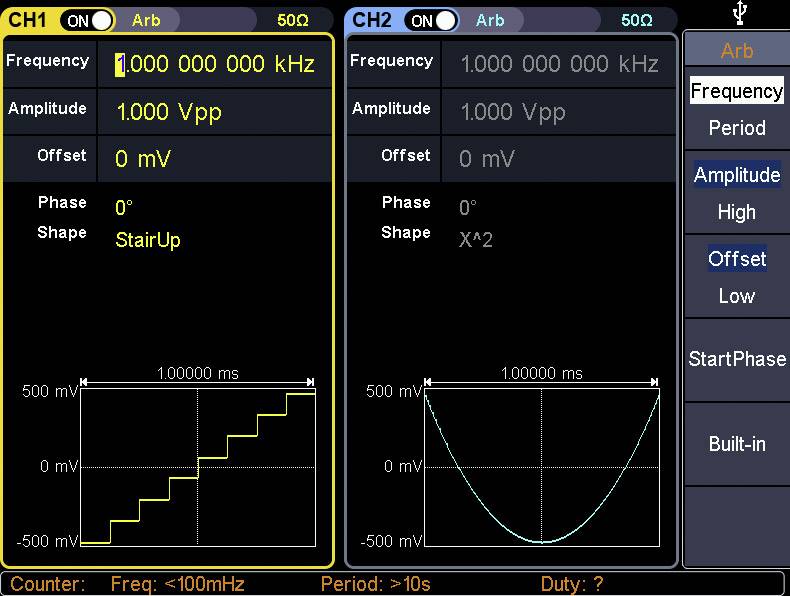

Osciloskop zobrazuje dva signály: CH1 se schodovitou funkcí, CH2 se sinusovou funkcí. Frekvence a amplituda jsou nastavitelné.

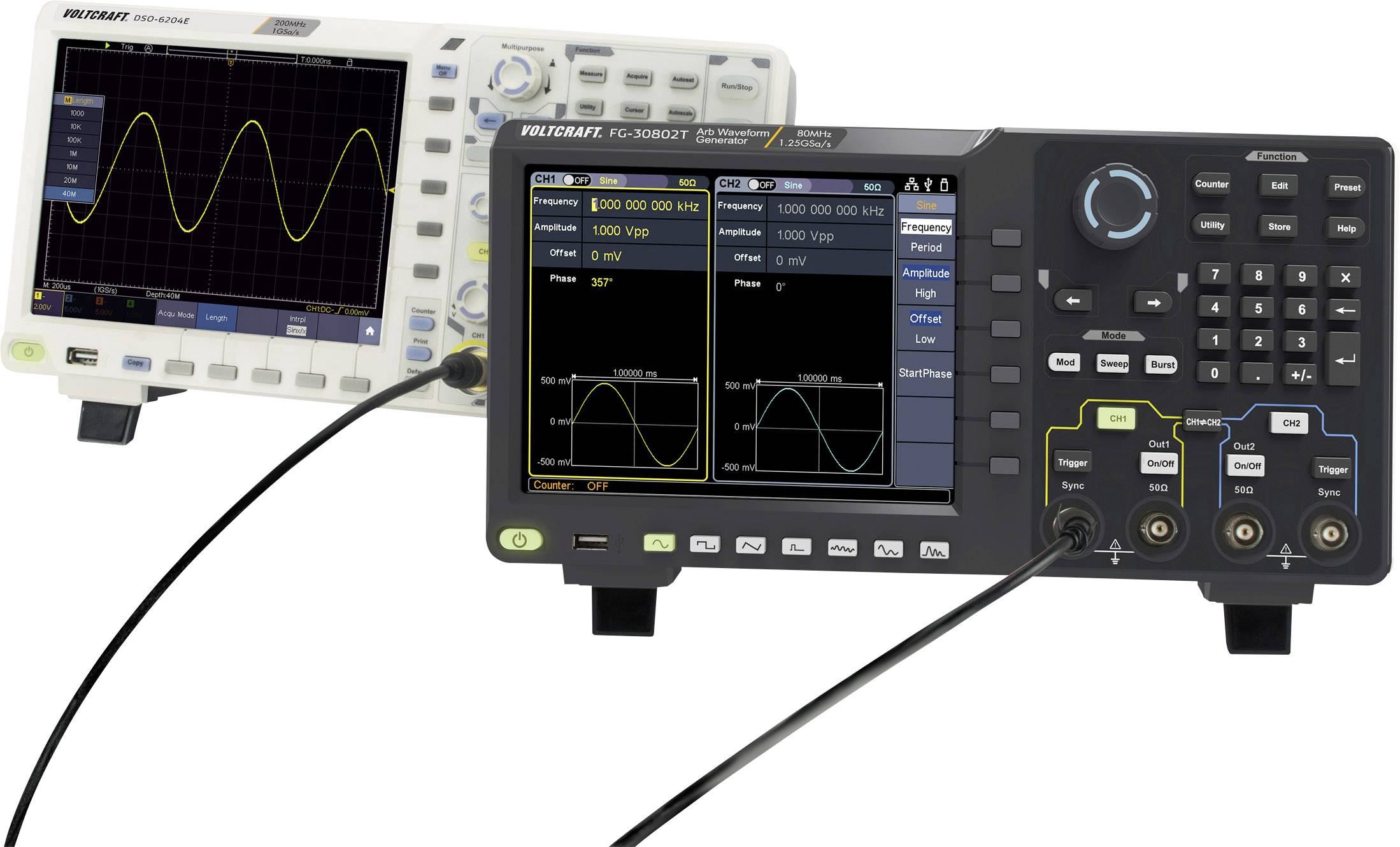

Osciloskop a generátor v akci; zobrazuje kmitočtové vlny na obrazovce osciloskopu s připojenými kabely pro měření.

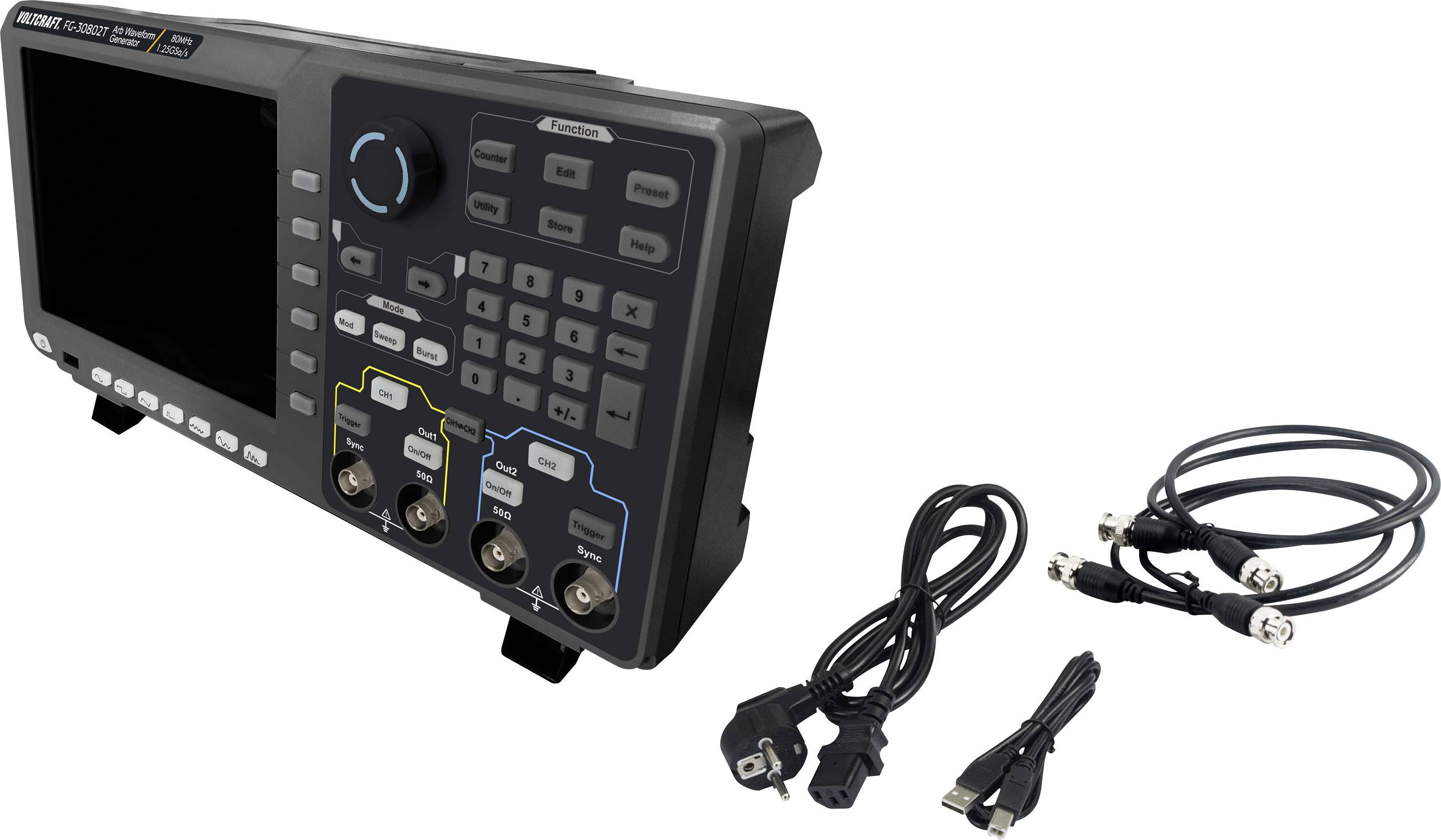

Osciloskop s obrazovkou, několika tlačítky a konektory. Vedle leží tři kabely, včetně napájecího a propojovacího kabelu.

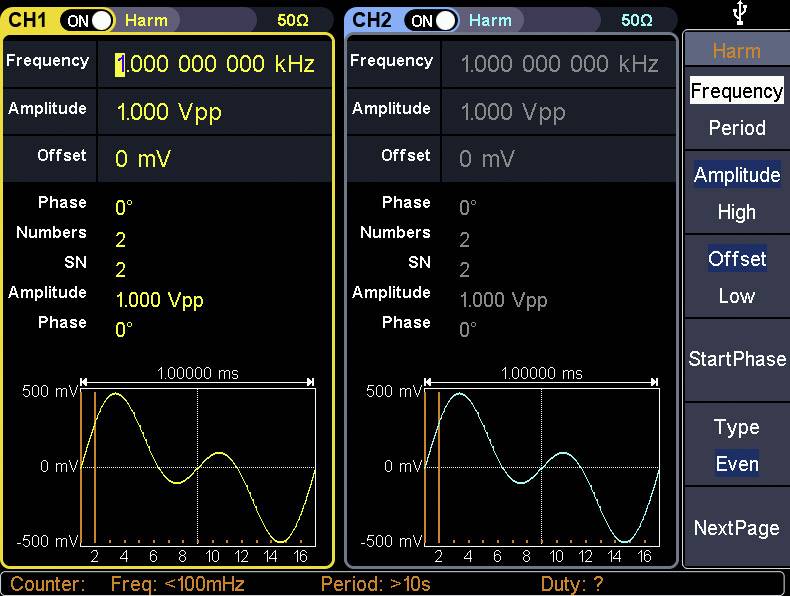

'Osciloskopický displej se dvěma kanály. CH1 a CH2 zobrazují sinusové vlny. Frekvence: 1 kHz, amplituda: 1 Vpp, ofset: 0 mV.'

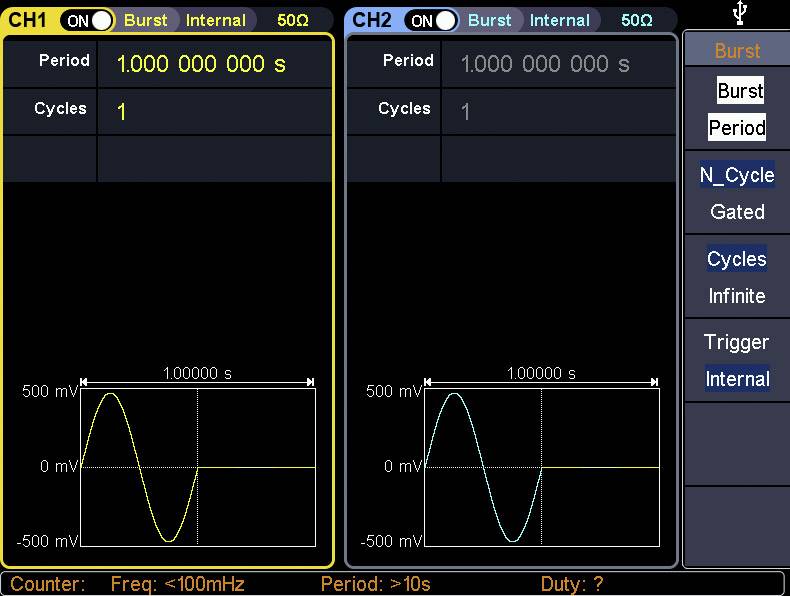

Dva kanály osciloskopu zobrazují periodické signály s odlišným nastavením burst. Vlevo CH1 s žlutým okrajem, vpravo CH2 s modrým okrajem.

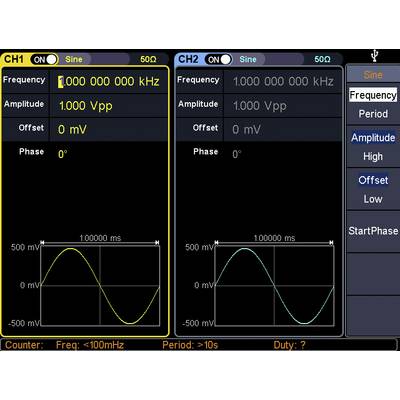

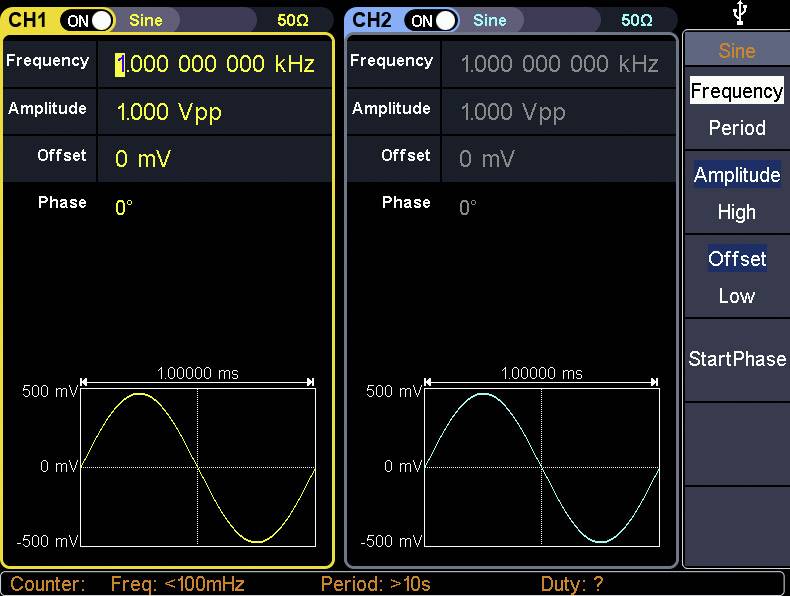

Osciloskopický displej se dvěma kanály. Vlevo: CH1 zobrazuje frekvenci 1 kHz, amplitudu 1 Vpp. Vpravo: CH2 rovněž 1 kHz, 1 Vpp. Grafy zobrazují sinusové vlny.

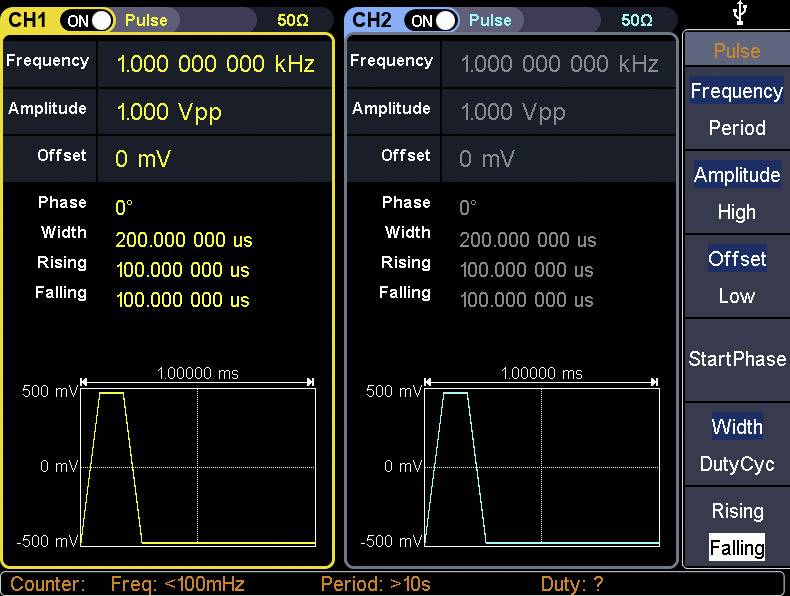

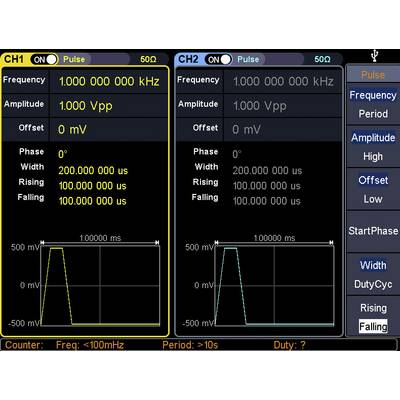

Osciloskopický displej: Dva kanály zobrazují průběhy signálu. CH1 žlutý, CH2 modrý. Frekvence a amplituda shodné. Odlišná šířka a časy.

1/16

Dodatečné informace:

Okamžité doručení: Po 21. 9.

16 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (22 103,31 Kč / kus)

22 103,31 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

FG-30802T 80 MHz 2 kanálový arbitrární generátor signálu s ovládání dotykovým displejem

Vertikální rozlišení 14 bitůRychlost snímání 1,25 GS/s, frekvenční rozlišení 1 μHzArbitrární a signalizační délka až 1 m.20.32cm (8") LCD dotykový displej 800 x 600 pixelůPokročilá technologie DDS, špičkový výstupní výkon 250 MHzVýstup signálu: 6 základních průběhů signálu: Sinus, obdélník, impuls, rampa, šum a harmonické vlny, 152 vestavěných arbitrárních signálních funkcíMnoho možností modulace: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep a Burst Integrovaný vysoce přesný frekvenční čítač pro 100 až 200 MHz Podporuje SCPI

Technické parametry

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 1 µHz - 80 MHz

výstup signálu: arbitrární
šum
pulz
obdélníkový
sinusový
trojúhelník

Frekvenční rozsah sinus: 1 μHz - 80 MHz

Frekvenční rozsah obdélník: 1 μHz - 30 MHz

Displej: LCD

Frekvenční rozsah trojúhelník: 1 μHz - 5 MHz

Frekvenční rozsah ARB: 1 μHz - 50 MHz

: bez certifikátu

Rozm.: (š x v) 340 mm x 177 mm

Hmotnost: 2.5 kg

Počet kanálů: 2kanálový

Frekvence (max.): 80 MHz

Frekvence (min.): 1 µHz

Vlastnosti: modulace

Kategorie měření: CAT II

Šířka: 340 mm

V: 177 mm

rozhraní: hostitelský port USB
USB zařízení
LAN

Napájení VDE: napájení z el. sítě
230 V AC

Typ: FG-30802T

Typ obalu: Obal neobsahující plasty

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2139575 VOLTCRAFT FG-30802T Arbitrární generátor funkcí 1 µHz - 80 MHz 2kanálový arbitrární, šum, pulz, obdélníkový, sinusový, t

Informace

Informace 2139575 VOLTCRAFT FG-30802T Arbitrární generátor funkcí 1 µHz - 80 MHz 2kanálový arbitrární, šum, pulz, obdélníkový, sinusový, t

Prohlášení o shodě

Prohlášení o shodě 2139575 VOLTCRAFT FG-30802T Arbitrární generátor funkcí 1 µHz - 80 MHz 2kanálový arbitrární, šum, pulz, obdélníkový, sinusový, t

Záruční podmínky

Záruční podmínky 2139575 VOLTCRAFT FG-30802T Arbitrární generátor funkcí 1 µHz - 80 MHz 2kanálový arbitrární, šum, pulz, obdélníkový, sinusový, t

Popis

2kanálový arbitrární funkční generátor FG-30000T s dotykovým displejem. Tento arbitrární generátor funkcí produkuje díky svému digitálnímu generování signálu (technologie DDS) stabilní, přesné a čisté výstupní signály s šířkou pásma 80 MHz, vzorkováním v reálném času 1,25 GS/s (max.) a frekvenčním rozlišením 1 μHz. Generátor zvládá 6 základních signalizačních skupin (sinus, obdélník, rampa, šum a harmonické vlny) a 152 integrovaných arbitrárních signálů (1 μHz - 50 MHz) s vertikálním rozlišením 14 bitů Kromě toho nabízí mnoho možností modulace, mimo jiné AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep a Burst. Všechny parametry signálu a nastavení se zobrazují na 8" (20,32 cm) TFT LCD displeji s 800 x 600 pixely, ve snadno ovladatelném grafickém rozhraní.

Tento text byl přeložen strojově.

Provedení

6 základních průběhů signálu: Sinus, obdélník, impuls, rampa, šum a harmonické vlny, 152 vestavěných arbitrárních signálních funkcí Mnoho možností modulace: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
Frekvenční rozsah: 100 - 200 MHz
Rozlišení frekvenčního čítače: 7 míst
Délka signálu: 2 pts až 1 Mpts
Komunikační rozhraní: USB Host, USB zařízení, LAN
Vstup: Čítač, externí modulace, externí trigger, externí referenční takt
