Siemens 3RV2011-1HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 5.5 - 8 A Spínací napětí (max.): 690 V/AC (š x v x

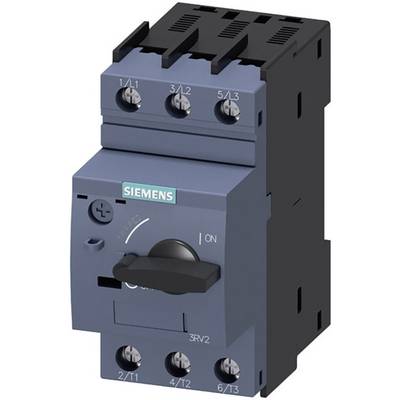

Černý a šedý výkonový spínač Siemens s otočným přepínačem na přední straně, používaný k ovládání elektrických obvodů.

Ilustrační obrázek

Strojovna s otevřenou elektrickou rozvodnou vlevo a deštěm politým oknem vpravo. Stroje v pozadí nejasně viditelné.

'Příslušenství pro montáž výkonových spínačů' znázorňuje schematické zobrazení s očíslovanými komponenty a propojovacími čarami.

Schéma zapojení stykače třífázového proudu se třemi cívkami. Vstupy jsou označeny 1/L1, 3/L2, 5/L3 a výstupy 2/T1, 4/T2, 6/T3.

Technický výkres elektrického spínače s čelním a bočním pohledem, rozměry 97 mm x 45 mm a hloubka 96,9 mm, s vyznačenými popisky a přípojkami.

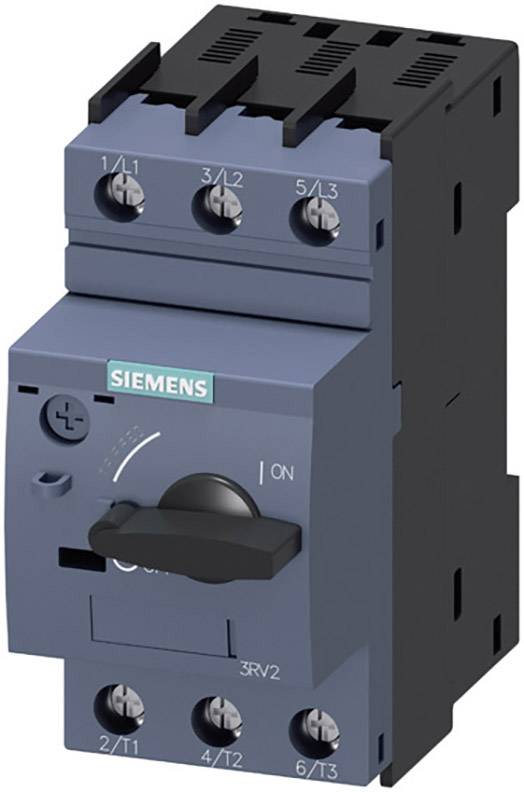

Obrázek výkonového spínače Siemens s přepínačem v poloze 'ZAP', elektrické přípojky viditelné nahoře a dole.

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

8 A

Připojení

šroubovací

Typ

3RV2011-1HA10

Konstrukční velikost

S00

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 800,83 Kč / kus)

1 800,83 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Provedení: Pro ochranu motoru
Provedení závitu: M3
Hmotnost: 345 g
Mechanická životnost 100000
Elektrická životnost 100000
Izolační napětí: 690 V
Ztrátový výkon: 7 W
Frekvence: 50 / 60 Hz

Kategorie produktu: výkonový vypínač

Typ: 3RV2011-1HA10

Konstrukční velikost: S00

Rozsah nastavení proudu (min.): 5.5 A

Rozsah nastavení proudu (max.): 8 A

Rozsah nastavení (proud): 5.5 - 8 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Druh montáže: montážní lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Připojení: šroubovací

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 97 mm

Rozm.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

Hmotnost: 0.35

: 45

: 97 mm

: 97 mm

: 3 kW

: NE

: 8 A

: NE

: 3

: 690-690 V

: 5.5-8 A

: IP20

: ANO

: Screw connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: ANO

: Built-in device fixed built-in technique

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3RV1011-0JA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1702444

1 A

0.7 A

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745448

0.16 A

0.11 A

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745450

0.2 A

0.14 A

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.18 - 0.25 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745453

0.25 A

0.18 A

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.22 - 0.32 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745454

0.32 A

0.22 A

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.28 - 0.4 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745455

0.4 A

0.28 A

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.35 - 0.5 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745456

0.5 A

0.35 A

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745457

0.63 A

0.45 A

Ke stažení

List technických údajů

List technických údajů 1431117 Siemens 3RV2011-1HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 5.5 - 8 A Spínací napětí (max.): 690 V/AC (š x v x

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1431117 Siemens 3RV2011-1HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 5.5 - 8 A Spínací napětí (max.): 690 V/AC (š x v x

Popis

Výkonový spínač, konstrukční velikost S00 pro ochranu motoru, TŘÍDA 10 a spoušť 5,5...8 a N spoušť 104 a šroubový spoj. Standardní spínací výkon SIRIUS 3RV2 pro ochranu motoru pro bezpečné vypnutí při zkratu a ochraně spotřebiče a zařízení před přetížením a pro bezpečné odpojení zařízení od sítě.
Kompaktní a nejklimatiější výkonové spínače jsou díky nízkému odpadního tepla optimalizovány pro použití ve spotřebitelských větvích, samozřejmě také pro motory IE3/IE4. Univerzální schválení (např. IEC a UL/CSA) a aplikace v aplikacích s nebezpečím výbuchu (ATEX nebo IEC EX) jsou samozřejmostí.
K dispozici jsou různé varianty zařízení pro ochranu motoru (i s funkcí přepěťové relé), ochranu zařízení, zkratovou ochranu startovacích kombinací, ochranu transformátorů, hlavní a nouzové VYPNUTÍ a pro použití v IT sítích. K dispozici jsou s šroubovacím nebo pružinovým připojením pro rychlé, bezúdržbové a přesné připojení. Volitelně je k dispozici s vestavěným pomocným spínačem.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč, návěstní spínač atd., je jednotné pro všechny konstrukční velikosti. Použití různých možností napájení, jako je příslušný napájecí systém SIRIUS 3RV29, výrazně snižuje zapojení hlavního proudu.
Výkonový spínač 3RV2 vyřeší osvědčenou řadu 3RV1.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
