Siemens 5TY13503MF06 5TY1350-3MF06 Elektronický ochranný spínač 1fázový F 2pólový 0.03 A 230 V

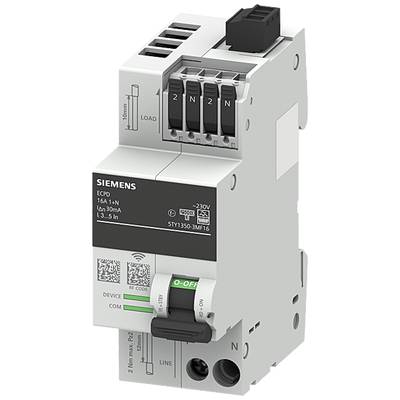

Jistič Siemens s vypínačem, indikátorem a štítky s elektrickými parametry.

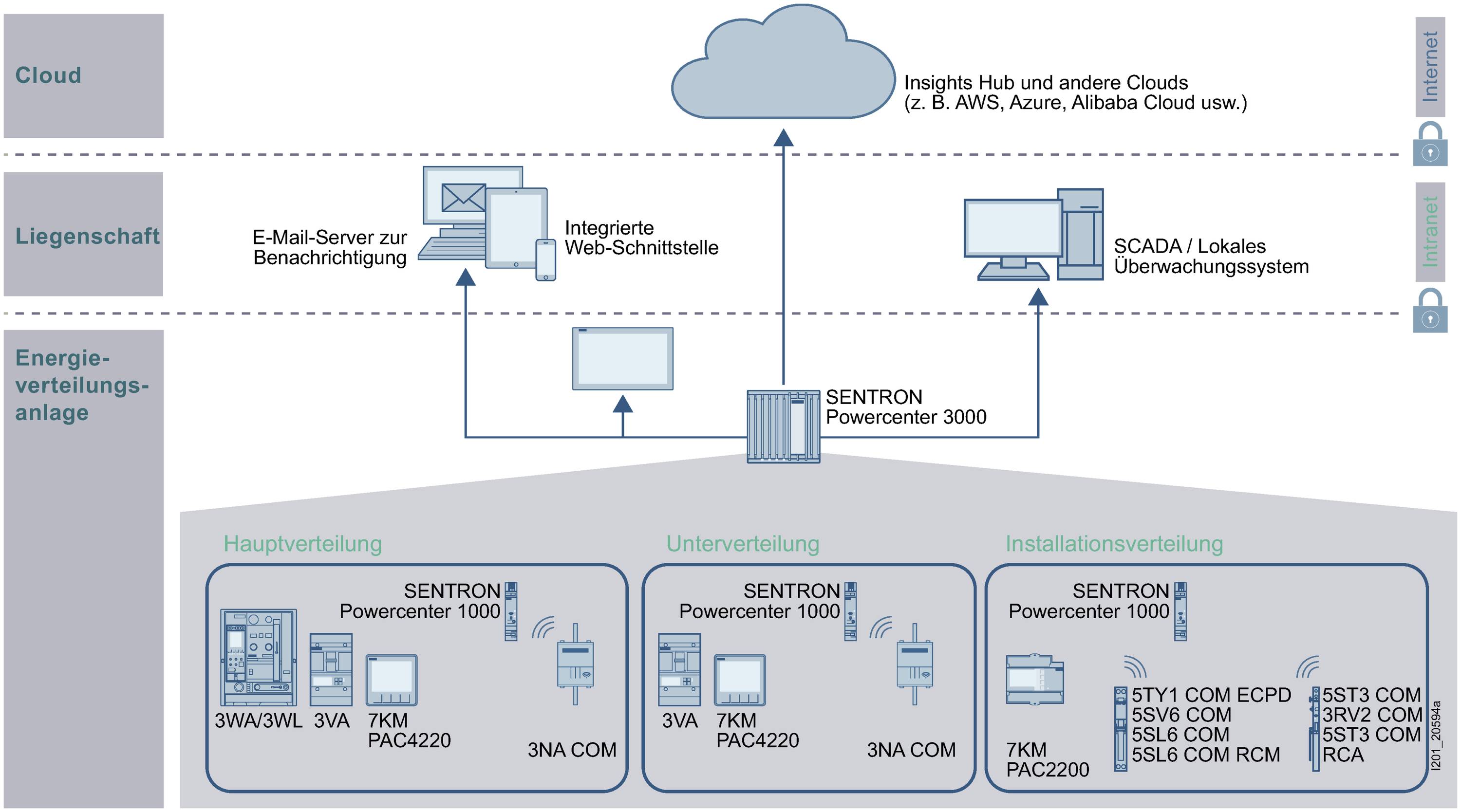

Schematické znázornění energetického řídicího systému s cloudovou integrací. Zobrazeno hlavní rozvaděč, podružný rozvaděč a instalační rozvodnice.

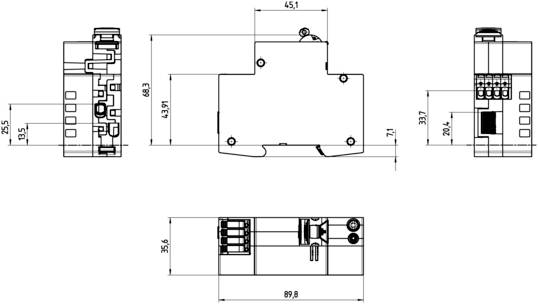

Technický výkres elektrického zařízení s rozměry v milimetrech, včetně šířky 89,8 mm a výšky 68 mm. Pohled shora a boční pohledy.

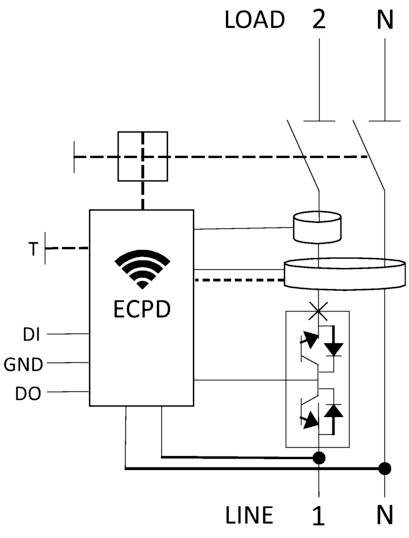

Schéma elektrického obvodu s modulem ECPD připojeným k zátěži. Vodiče jsou označeny DI, GND, DO.

1/4

Jmenotivý zbytkový proud

0.03 A

Pólů

Spouštěcí charakteristika

Kategorie produktu

Elektronický ochranný spínač

Obsah

1 ks

Datasheety: (PDF)

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Celková cena (14 109,00 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

Elektronický ochranný spínač 5TY1 COM (ECPD)

Možnost zablokování v poloze VYPNUTO
Neobsahuje halogen
Plombovací
Bez silikonu
Zátěžová svorka bez nářadí

Technické parametry

Provedení elektrického konektoru (síťová strana / napájecí strana): Šroubové připojení
Provedení elektrického připojení (zátěžová strana): Připojení bez použití nářadí
Připojovací průřez vodiče - napájecí/síťová strana
jeden drát minimální: 0,75 mm2
jeden drát maximálně 16 mm2
vícežilové provedení 0,75 mm2
vícežilové 16 mm2
Jemný vodič s dutými kabely max. 10 mm2
Jemný vodič s dutinkami minimální: 0,75 mm2
Spínací schopnost proudu podle EN 60898-1, jmenovitý výkon: 75 kA
Ochrana proti dotyku proti úrazu elektrickým proudem podle EN 50274: Ochrana před prst a rukou
Mechanická životnost (8 spínacích cyklů) typicky: 10000
Třída vypínací ochrany: Podle B (okamžité spuštění v oblasti
3 … 5 * in / zpožděné spuštění v rozsahu 1,05 - 1,13 * in)
Čistá hmotnost: 164 g

Obsah: 1 ks

Rozm.: (š x v x h) 36 x 90 x 70 mm

Hloubka: 70 mm

V: 90 mm

Šířka: 36 mm

Provedení: 1fázový

Jmenotivý zbytkový proud: 0.03 A

Provedení: ECPD 1+N.

Jmenovité napětí: 230 V

Vypínání: 6 A

Pólů: 2

Typ: 5TY1

Spouštěcí charakteristika: F

Kategorie produktu: Elektronický ochranný spínač

Ke stažení

List technických údajů

List technických údajů 3123486 Siemens 5TY13503MF06 5TY1350-3MF06 Elektronický ochranný spínač 1fázový F 2pólový 0.03 A 230 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3123486 Siemens 5TY13503MF06 5TY1350-3MF06 Elektronický ochranný spínač 1fázový F 2pólový 0.03 A 230 V

Popis

Elektronické ochranné spínače 5TY1 COM spojují díky své nové koncepci dnes známé ochranné a komfortní funkce dosud nevídanou formou. Funkce lze - až na základní funkce - aktivně zapnout, vypnout a nastavit parametry tak, aby bylo možné přizpůsobení se příslušné aplikaci. Tato zařízení jsou podporována v centru PowerCenter 1000 od verze firmwaru 3.0.

K již známým funkcím se nyní přidávají možnosti změny chráněných parametrů, tedy v závislosti na důvodu spuštění (např. zkratu / přetížení), lze přístroj nastavit individuálně, jak se následně chová. V zařízení, které se nazývá režim Standby (STBY), je k dispozici nový stav. Umožňuje spínání prostřednictvím výkonových polovodičů mezi ON (výkonové propojení, jako dnešní ochranná spínací zařízení) a STBY (nevodivý / vysoce ohmický), např. k vypnutí nechtěných ztrát u Standby spotřebičů, nebo k opětovnému zapnutí po uvolnění přetížení.

U dalšího chráněného parametru lze změnit citlivost rozlišení RCD od standardu (22,5 mA) na citlivou (18.0 mA) nebo i odolnost (27.0 mA), aby odpovídala příslušné aplikaci.

Kromě toho má přístroj integrovanou samočinný test, který cyklicky sleduje anomálii přístroje a v případě potřeby jej vypne, aby se získal bezpečný stav.

K dispozici jsou verze s různými proudy, které lze také individuálně nastavit.

Jmenovité napětí činí 230 v AC, přístroj je ale funkční v rozsahu od 85 do 255 V. Kromě toho lze aktivovat integrovanou POP funkci (aktivní ochrana Power Overvoltage), aby byly připojené spotřebiče chráněny přepětím.
