Siemens 3RV1011-1JA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 7 - 10 A Spínací napětí (max.):

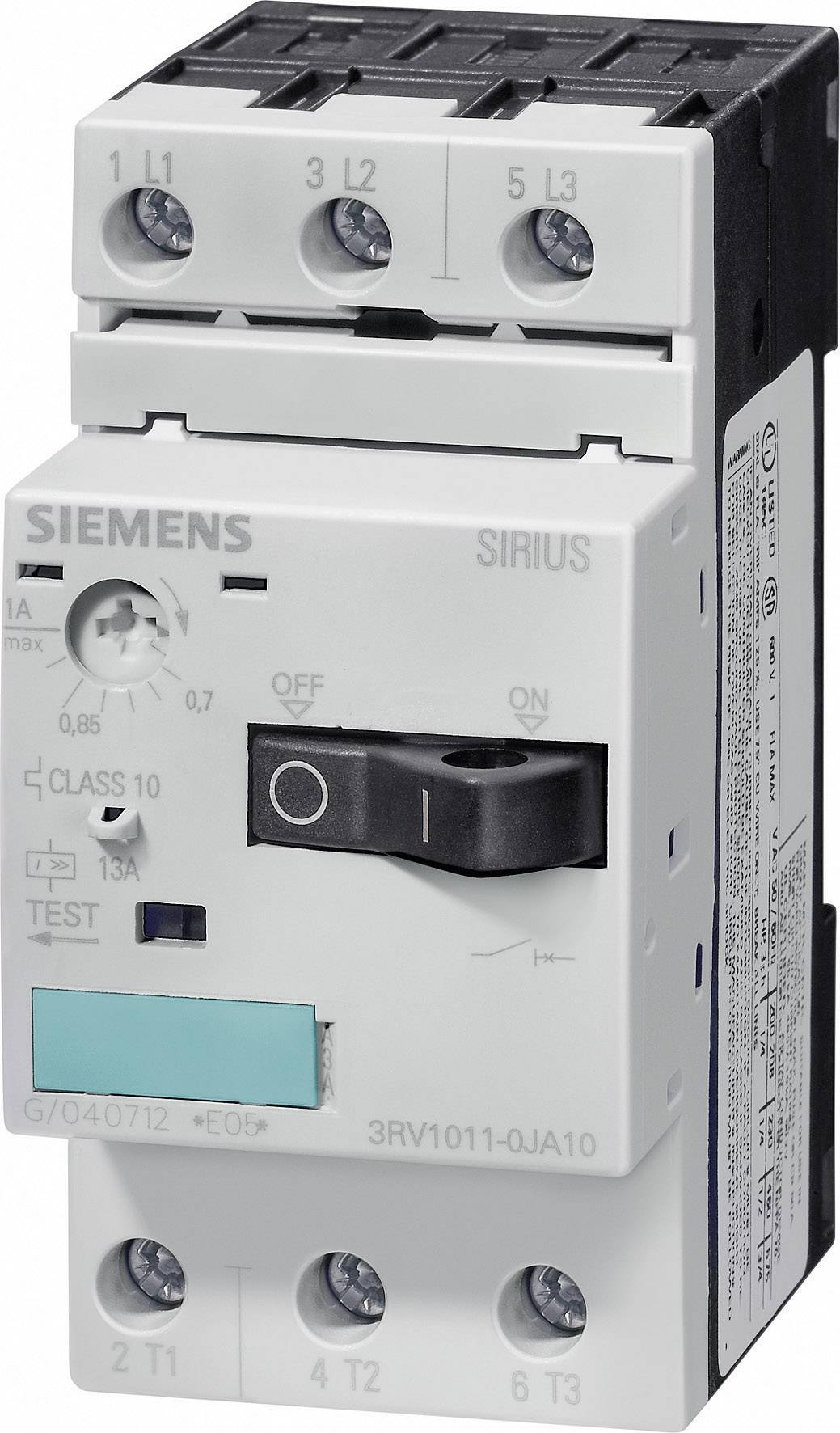

Elektrický spínač s nápisem 'Siemens Sirius' zobrazuje přepínač z polohy 'I' (Zapnuto) do polohy 'O' (Vypnuto), s zeleným tlačítkem pro 'Test'.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň plná kabelů a zařízení vedle vlhkého okna, skrze které je vidět rozmazané modré vozidlo.

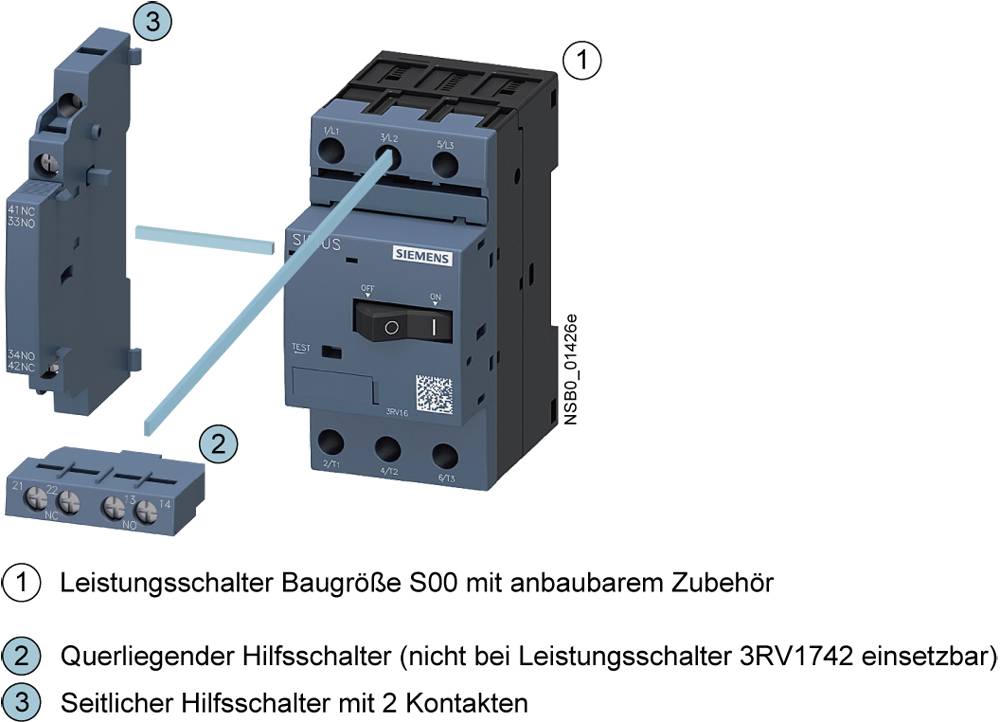

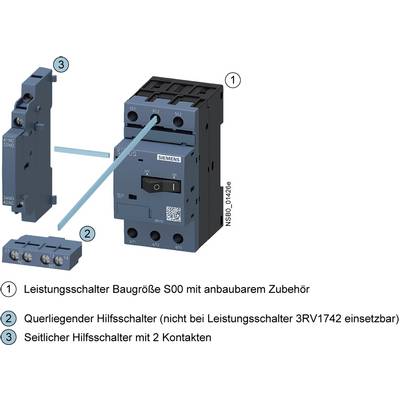

Výkonový spínač velikosti S00 s připojitelným příslušenstvím, včetně příčného a bočního pomocného spínače.

Elektrické schéma se třemi pojistkami, označené jako '1/L1', '3/L2', '5/L3', propojené spínači '2/T1', '4/T2', '6/T3'.

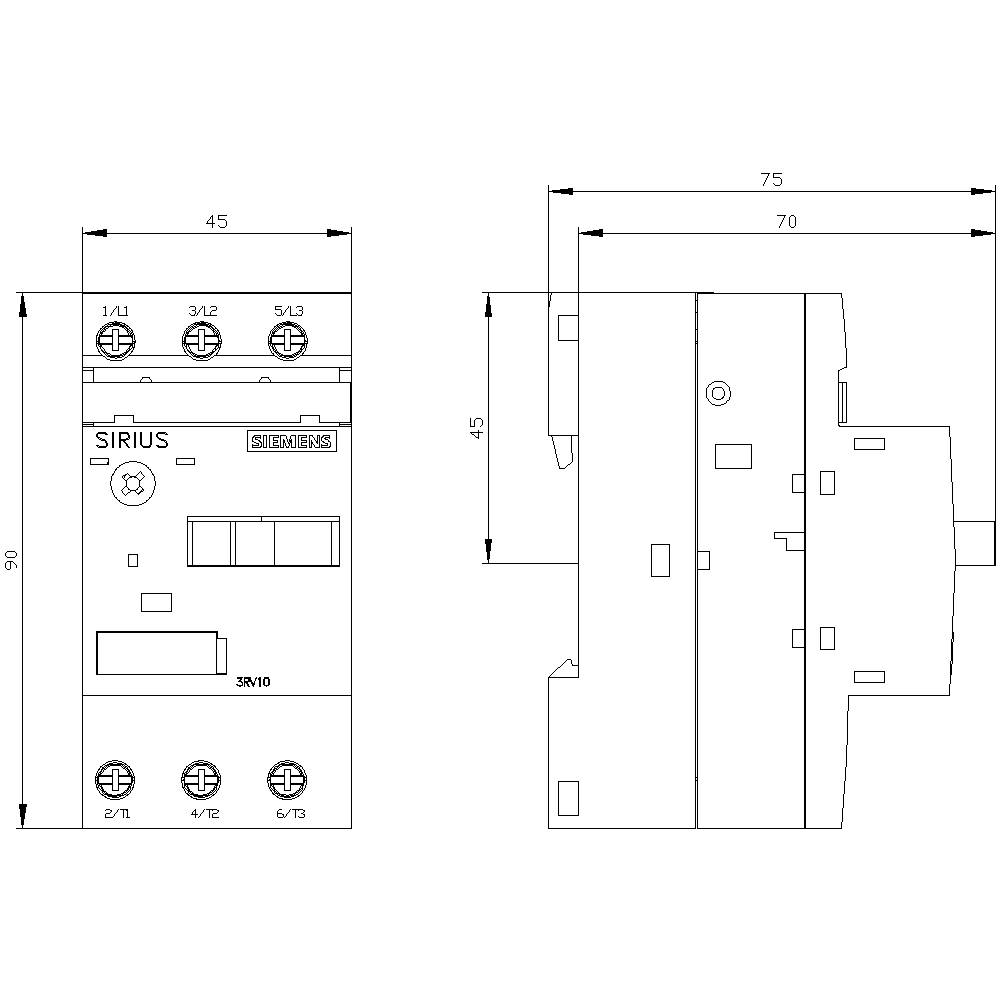

Technický výkres elektrického spínače s rozměry v milimetrech. Přední a boční pohled zobrazují připojení a rozměry.

1/5

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

10 A

Typ kontaktu

3 spínací kontakty

Připojení

šroubová svorka

Typ

3RV1011-1JA10

Datasheety: (PDF)

Doručení: Po 17. 8.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 061,98 Kč / kus)

2 061,98 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV1011-1JA10

Konstrukční velikost: S00

Rozsah nastavení proudu (min.): 7 A

Rozsah nastavení proudu (max.): 10 A

Rozsah nastavení (proud): 7 - 10 A

Typ kontaktu: 3 spínací kontakty

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Připojení: šroubová svorka

: IP20

Hloubka: 81 mm

Šířka: 45 mm

V: 90 mm

Rozm.: (š x v x h) 45 x 90 x 81 mm

Obsah: 1 ks

Splňuje RoHS: ano

Barva: vícebarevná

Typ: 3RV1011-1JA10

Provozní napětí: 690 V/50/60 Hz

Hmotnost: 0.28

: 45

: 90 mm

: 75 mm

: 4 kW

: NE

: 10 A

: NE

: 3

: 690-690 V

: 7-10 A

: IP20

: ANO

: Screw connection

: Rocker lever

: Magnetic

: 2.2 kW

: 50 kA

: ANO

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3RV1011-1JA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 7 - 10 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502444

Tento produkt

10 A

7 A

Siemens 3RV1011-0CA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 0.18 - 0.25 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502415

0.25 A

0.18 A

Siemens 3RV1011-0EA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 0.28 - 0.4 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502417

0.4 A

0.28 A

Siemens 3RV1011-0FA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 0.35 - 0.5 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502418

0.5 A

0.35 A

Siemens 3RV1011-0GA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502419

0.63 A

0.45 A

Siemens 3RV1011-0HA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502420

0.8 A

0.55 A

Siemens 3RV1011-0JA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502427

1 A

0.7 A

Siemens 3RV1011-0KA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 0.9 - 1.25 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502428

1.25 A

0.9 A

Siemens 3RV1011-1AA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 1.1 - 1.6 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502429

1.6 A

1.1 A

Siemens 3RV1011-1BA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 1.4 - 2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502431

2 A

1.4 A

Ke stažení

List technických údajů

List technických údajů 502444 Siemens 3RV1011-1JA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 7 - 10 A Spínací napětí (max.):

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 502444 Siemens 3RV1011-1JA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 7 - 10 A Spínací napětí (max.):

Popis

Všeobecný popis:
Výkonové spínače 3RV1 jsou kompaktní, proud omezující výkonové spínače, které jsou optimalizovány pro odbočky ke spotřebičům. Spínače se používají pro spínání a stykače trojfázových motorů do 45kW při AC 400 V popřípadě také pro jiné spotřebiče s proměřovacími proudy až do 100 A. Výkonový spínač 3RV1 a stykač 3RT1 jsou elektricky a designově vzájemně v souladu, mohou být proto bez problémů sestavovány do odboček spořebičů.
Výkonové spínače 3RV1 mohou být se svou ochrannou proti zkratu a přetížení používány pro ochranu motorů, ochranu trafa a ochranu zařízení.
Hlavní vlastnosti:
Odolné vůči klimatickým podmínkám, napájení seshora nebo zespoda, šroubová přípojka bez pomocného spínače, rozsáhlé, jednotné příslušenství pro všechny konstrukční rozměry, Class10, odpovídá normám EN 60079-7/14, EN 60947-1/-4-1, schválení UL, CSA, ochrana při dotyku dle DIN VDE 0106 část 100, max. jmenovitý proud 50A (45kW při 400V AC), extrémně dlouhodobá stabilita.
