Siemens 3RT2017-1AB01 stykač 3 spínací kontakty 690 V/AC 1 ks

Siemensův stykač řady Sirius, modelové číslo 3RT2020. Používá se v elektrických řídicích systémech pro spínání elektrických obvodů.

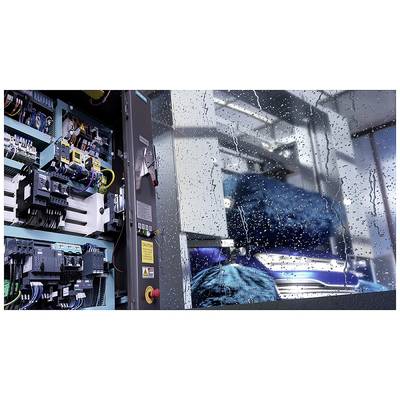

Rozvodná skříň s elektronickými komponenty, vedle ní okno s kapkami vody. V pozadí jsou v rozostření viditelné stroje.

Obrázek ukazuje elektrické schéma s různými komponenty stykačů, připojovacími symboly a přiřazovacími texty pro instalaci.

Schéma elektromagnetického spínače s cívkou a třemi spínacími kontakty. Popisy: A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14.

Technický výkres elektrické součástky ve třech pohledech s podrobnými rozměry a připojovacími body.

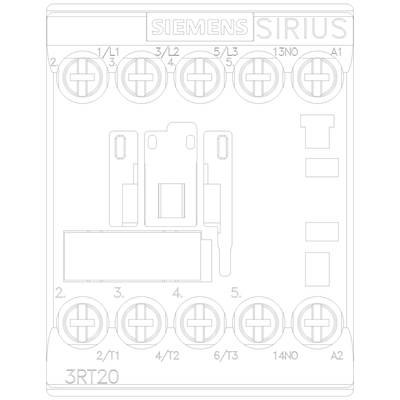

'Siemens SIRIUS 3RT20 stykač, přední pohled, zobrazuje spínací obvody a připojovací svorky pro elektrické systémy.'

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

šroubovací

Typ

3RT2017-1AB01

Datasheety: (PDF)

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 545,00 Kč / kus)

Kč

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2017-1AB01

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 58 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

Hmotnost: 0.23

: ANO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: 24-24 V

: Screw connection

: AC

: 8.5 A

: 5.516

Ke stažení

List technických údajů

List technických údajů 1731378 Siemens 3RT2017-1AB01 stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1731378 Siemens 3RT2017-1AB01 stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 12 A, 5,5 kW / 400 V 1 S, AC 24 V, 50 / 60 Hz 3 póly, velikost S00 šroubové připojení ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.
