Siemens 3RT2016-1FB42 stykač 3 spínací kontakty 690 V/AC 1 ks

Černý elektrický stykač s nápisem "SIEMENS SIRIUS" na přední straně, vybavený několika připojovacími svorkami.

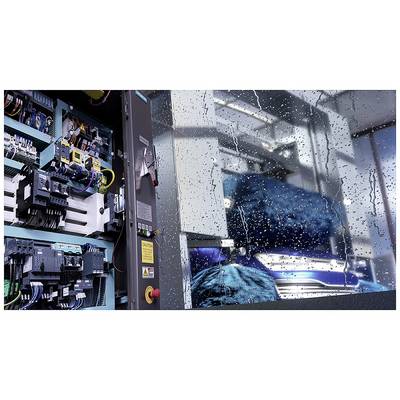

Elektrotechnická skříň s otevřenými kabely a komponenty vedle okna pokrytého deštěm, za nímž jsou viditelné stroje.

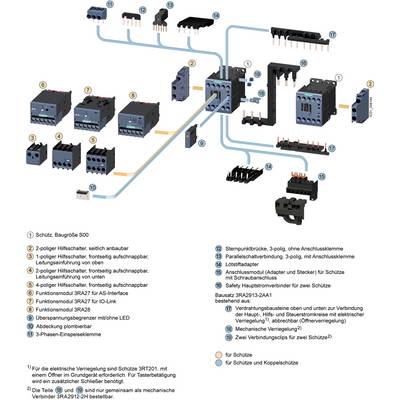

Schéma zapojení stykače: Zobrazuje různé typy stykačů, propojení a funkce s číselnými označeními a popisem jednotlivých součástí.

Schéma zapojení elektromagnetického stykače s 6 svorkami: A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3 a symbol cívky.

'Technický výkres elektrické součástky s podrobnými rozměry a popisy připojení v několika pohledech.'

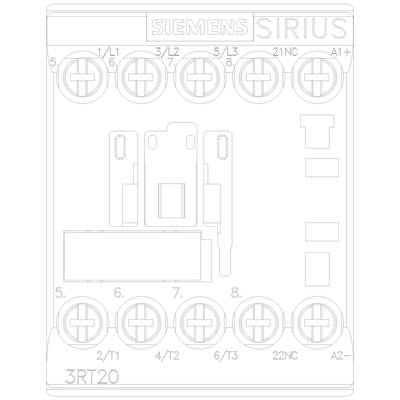

Stykač Siemens Sirius s přípojnými body pro elektrické zapojení a štítky pro identifikaci svorek.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

šroubovací

Typ

3RT2016-1FB42

Datasheety: (PDF)

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 489,00 Kč / kus)

2 075,00 Kč

-28 %

Kč

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2016-1FB42

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 58 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 24-24 V

: Screw connection

: DC

: 8.5 A

: 3.677

Ke stažení

List technických údajů

List technických údajů 1731331 Siemens 3RT2016-1FB42 stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1731331 Siemens 3RT2016-1FB42 stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 9 A, 4 kW / 400 V 1 O, 24 V/DC s diodou, 3pólové, velikost S00, šroubovací ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
