Schneider Electric RXM4LB2P7 miniaturní relé

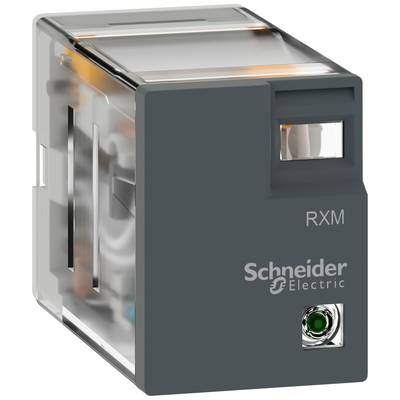

Průmyslové relé od Schneider Electric, model RXM. Kompaktní provedení, rozpoznatelné díky průhlednému a šedému krytu.

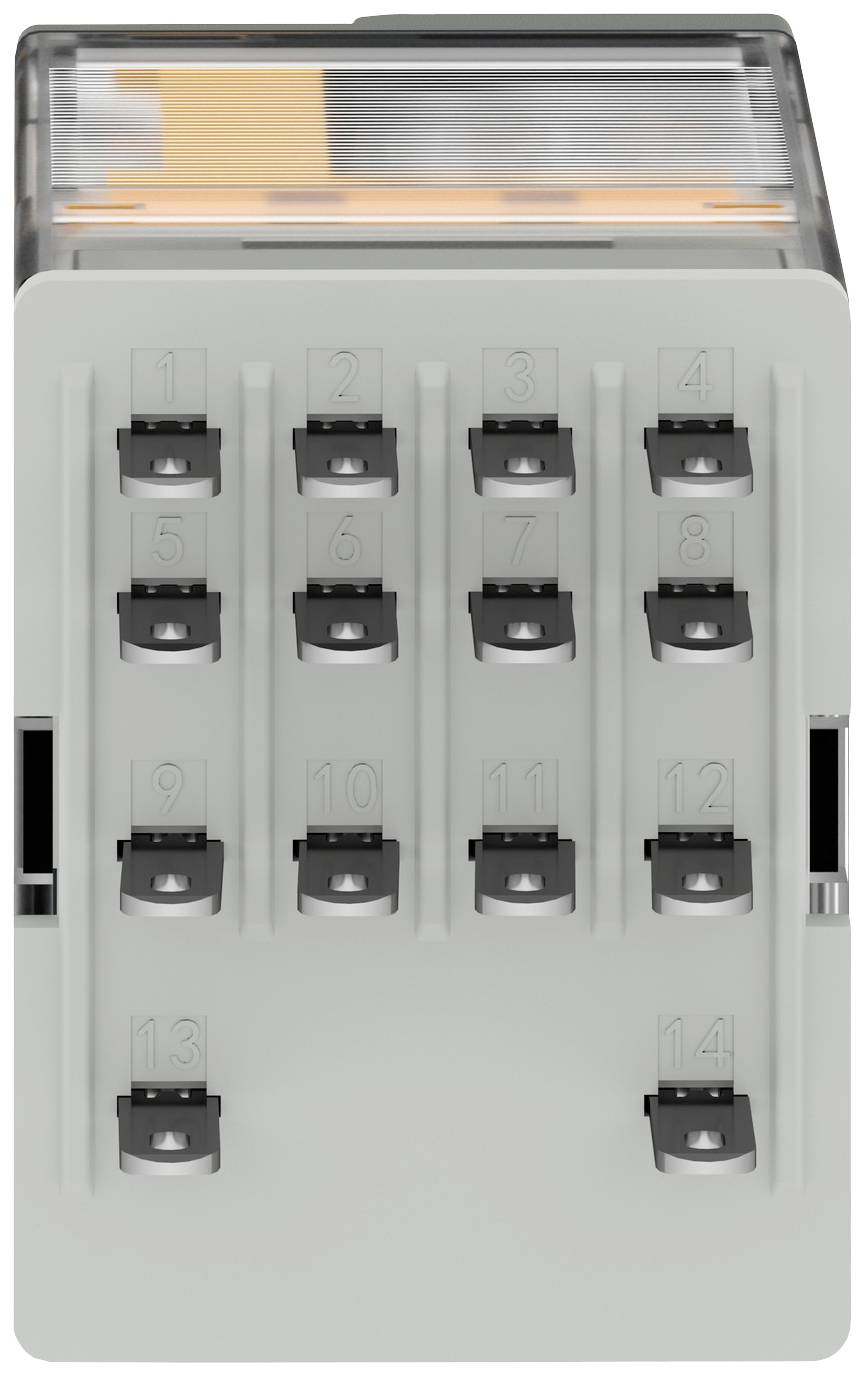

Šedý elektrický svorkovnicový blok s očíslovanými svorkami od 1 do 14, vhodný pro kabelové spoje v rozváděčových instalacích.

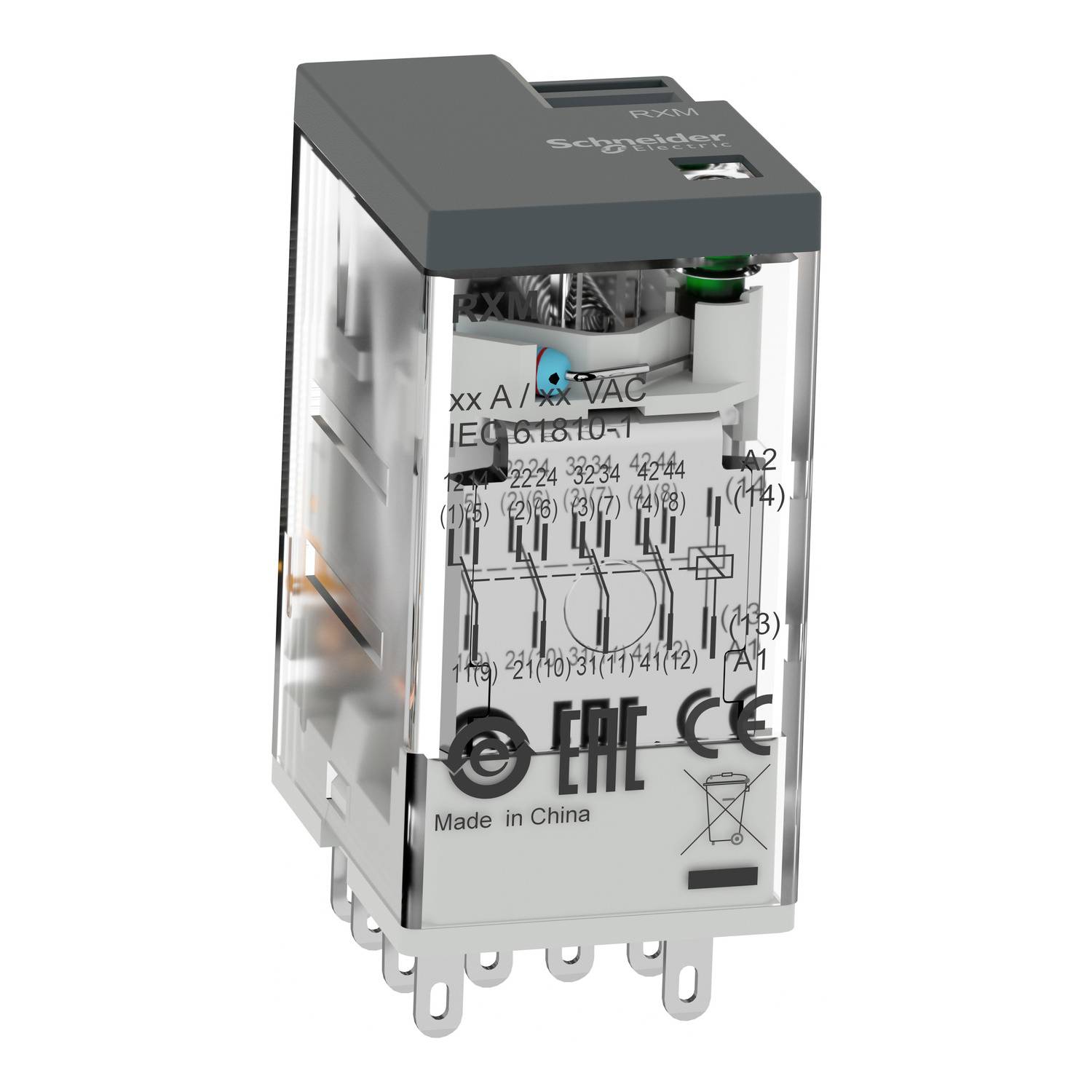

Průhledné relé s černými připojovacími kolíky a potiskem zobrazuje elektrické specifikace a certifikační loga.

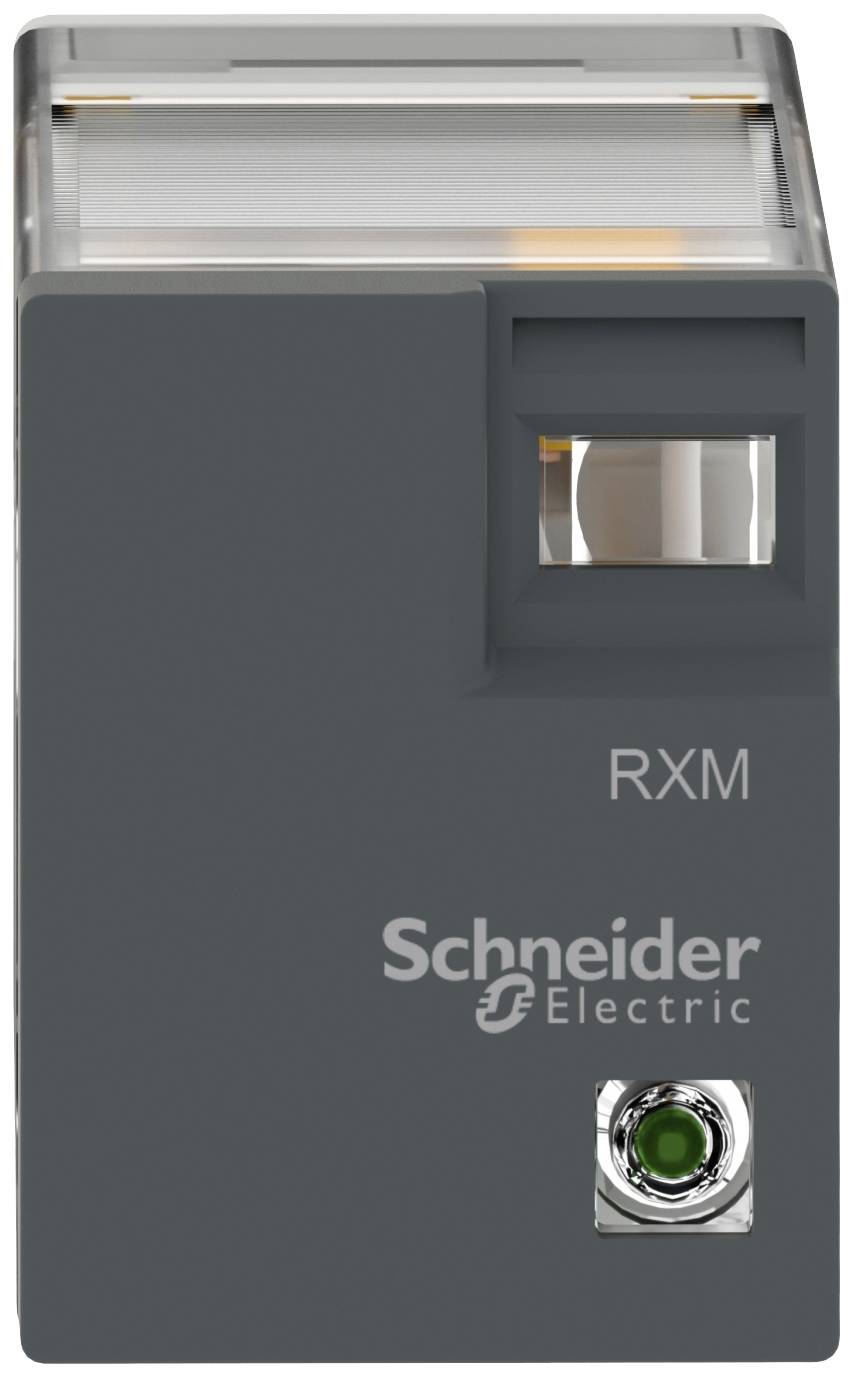

Elektrické relé společnosti 'Schneider Electric' s označením modelu RXM. Tmavý kryt s viditelnými svorkami.

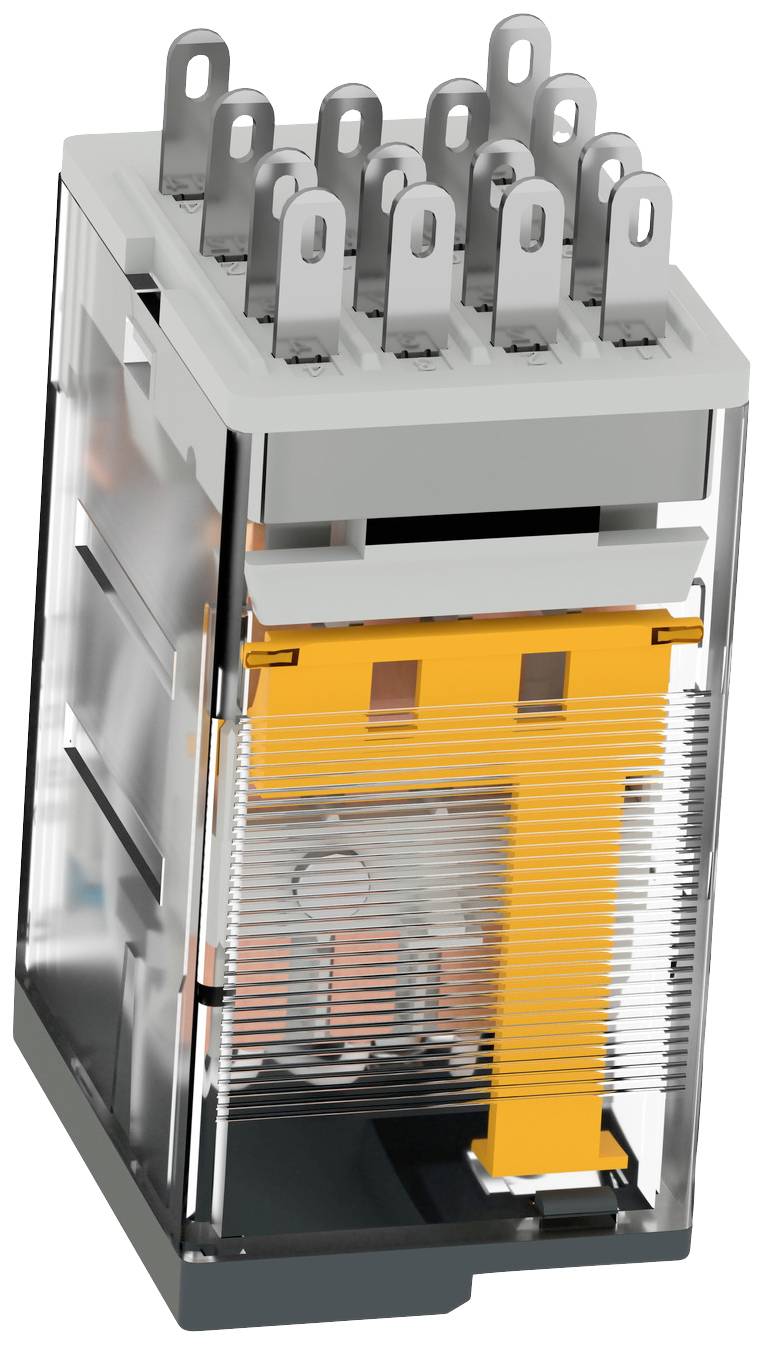

Průhledné elektrické relé s několika kovovými svorkami a oranžovou cívkou uvnitř.

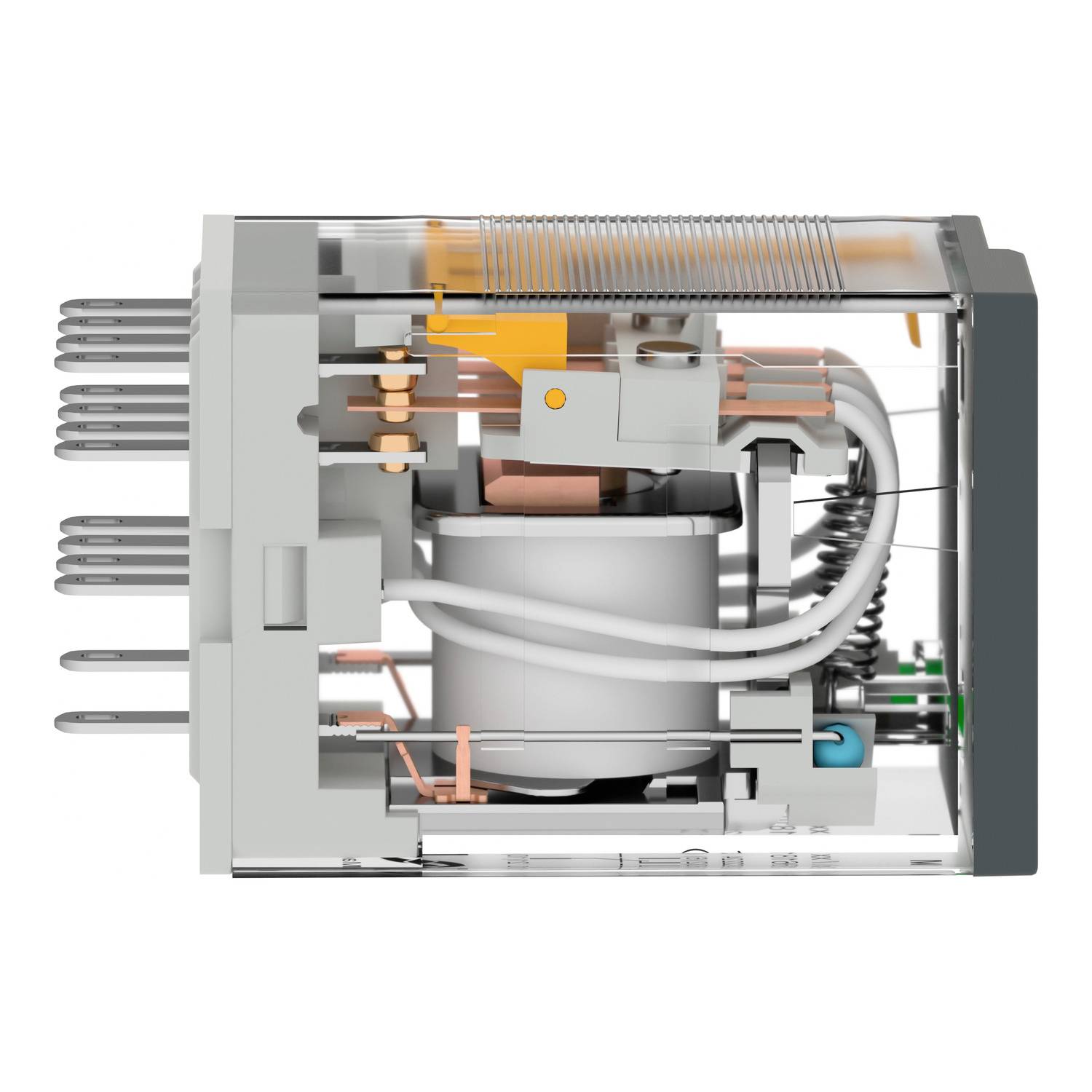

Průhledný elektromagnetický řez relé zobrazuje vnitřní komponenty, včetně cívek, kontaktů a svorek.

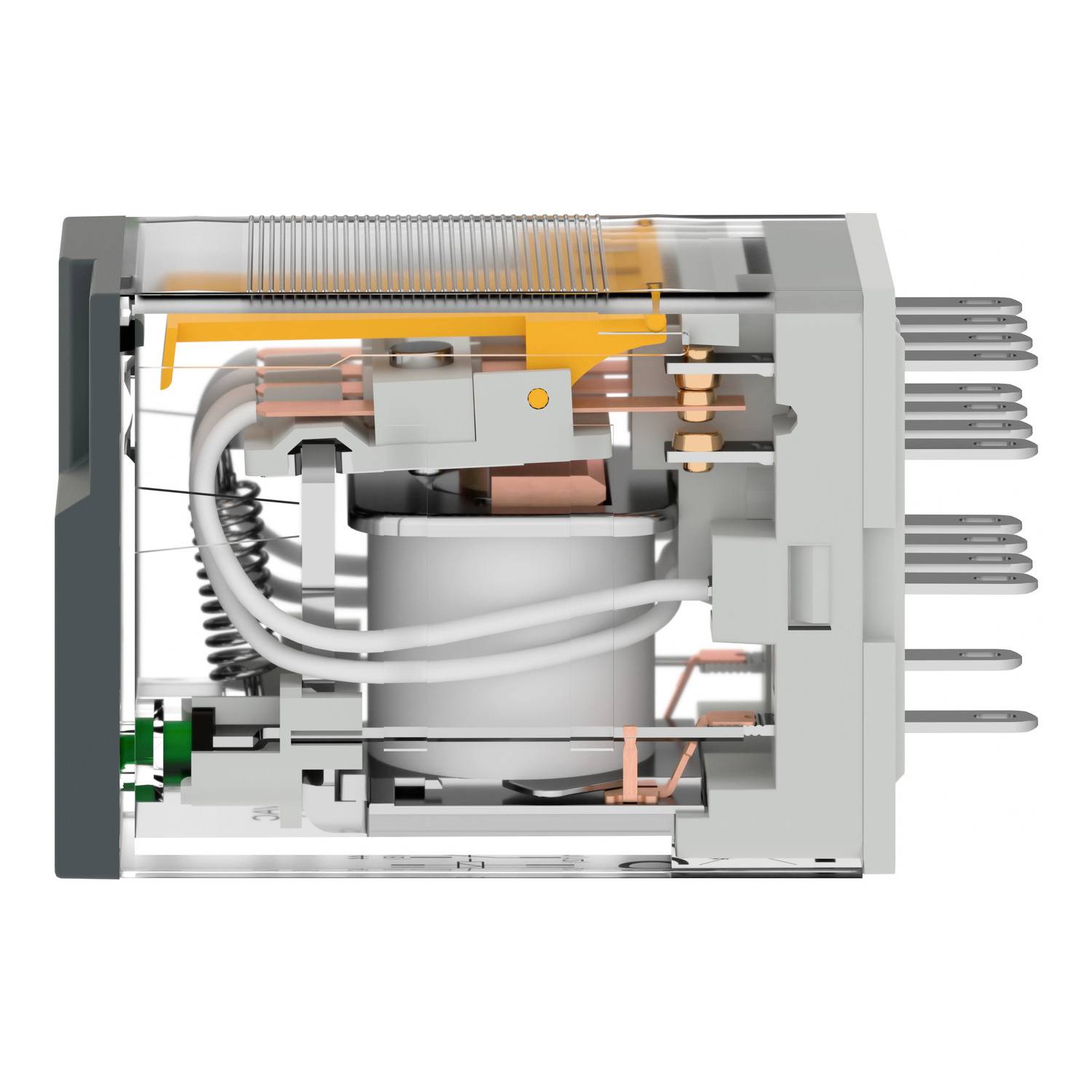

Příčný řez elektromagnetického relé s viditelnými cívkami, kontakty a svorkami cívky. Ukazuje vnitřní mechanismus pro řízení elektrického proudu.

Tři technické výkresy elektronické součástky: pohled zepředu se dvěma vertikálními štěrbinami, boční pohled se dvěma konektory, pohled zezadu s několika malými přípojkami.

1/8

Kategorie produktu

miniaturní relé

Provozní napětí

230 V/AC

Typ kontaktu

4 přepínací kontakty

Typ

RXM4LB2P7

Konstantní proud (max.)

3 A

Datasheety: (PDF)

Doručení: St 19. 8.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (195,90 Kč / kus)

1 959,00 Kč

Včetně DPH.

Nahlásit právní incident

Technické parametry

Kategorie produktu: miniaturní relé

Typ: RXM4LB2P7

Provozní napětí: 230 V/AC

Konstantní proud (max.): 3 A

Typ kontaktu: 4 přepínací kontakty

Vlastnosti: s LED diodou

Obsah: 10 ks

: NE

: NE

: Other

: Plug-in connection

: 230-230.0 V

: AC

: ANO

: AC

: Other

Ke stažení

List technických údajů

List technických údajů 3305112 Schneider Electric RXM4LB2P7 miniaturní relé

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3305112 Schneider Electric RXM4LB2P7 miniaturní relé

Popis

Miniaturní relé Easy RXMLB jsou součástí elektromechanických relé řady Harmony a je především vhodné pro jednoduché automatizační systémy. Toto zásuvné relé má 4 přepínací kontakty, jmenovitý proud 3 a a vyžaduje vstupní napětí 230 v AC. Montáž se provádí pomocí přídavné patice RXZE, která má smíšené uspořádání kontaktů. Pro dodatečnou ochranu proti vibracím lze na patici upevnit kovovou svorku RXZ. Kromě toho disponuje průhledným krytem a LED diodou, aby bylo možné vizuálně zkontrolovat stav kontaktů. Výrobek přitom splňuje mezinárodní normy a certifikace jako IEC a CE. Ekoznačka „Green Premium“ vám umožní získat podrobné informace o obsahu materiálu, dopadech na životní prostředí a oběhovém hospodářství, které podpoří vaše cíle v oblasti udržitelnosti.
