Schneider Electric polovodičové relé SSP1A4125BDS 125 A Spínací napětí (max.): 300 V/AC spínání při nulovém napětí 1 ks

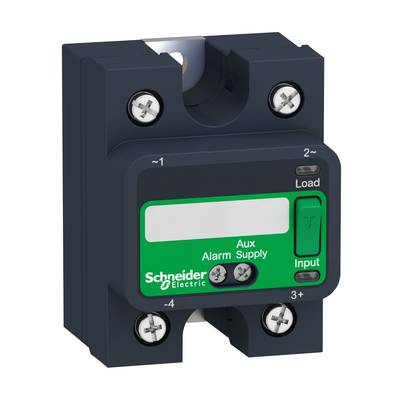

Elektrické spínací zařízení se zeleným štítkem značky 'Schneider Electric', které má připojení pro zátěž a vstup.

Kategorie produktu

polovodičové relé

Řídicí napětí (min.)

3 V/DC

Řídicí napětí (max.)

32 V/DC

Spínací napětí (max.)

300 V/AC

Zatěžovací proud

125 A

Datasheety: (PDF)

Doručení: Čt 30. 7.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 115,00 Kč / kus)

4 115,00 Kč

Včetně DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Kategorie produktu: polovodičové relé

Typ: SSP1A4125BDS

Typ spínání: spínání při nulovém napětí

Připojení: šroubová svorka

Řídicí napětí (min.): 3 V/DC

Řídicí napětí (max.): 32 V/DC

Rozsah řídicího napětí: 3 - 32 V/DC

Spínací napětí (min.): 24 V/AC

Spínací napětí (max.): 300 V/AC

Zatěžovací proud: 125 A

Výstupní napětí (min.): 24 V/AC

Výstupní napětí (max.): 300 V/AC

Výstupní proud (max.): 125 A

Šířka: 45 mm

V: 44 mm

Hloubka: 59 mm

Obsah: 1 ks

: 1

: NE

: 125 A

: DC

: 125 A

: ANO

Ke stažení

List technických údajů

List technických údajů 2923774 Schneider Electric polovodičové relé SSP1A4125BDS 125 A Spínací napětí (max.): 300 V/AC spínání při nulovém napětí 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2923774 Schneider Electric polovodičové relé SSP1A4125BDS 125 A Spínací napětí (max.): 300 V/AC spínání při nulovém napětí 1 ks

Informace

Informace 2923774 Schneider Electric polovodičové relé SSP1A4125BDS 125 A Spínací napětí (max.): 300 V/AC spínání při nulovém napětí 1 ks

Popis

Zelio Relay. Polovodičové relé pro montáž na chladič nebo na montážní desku. Díky nízkému vnitřnímu poklesu napětí je teplo za ztrátu redukováno. Z výroby namontovaná teplovodivá odváděná fólie umožňuje přímou a čistou montáž bez použití tepelně vodivé pasty. Interní diagnostika umožňuje sledování zátěžového obvodu v případě přerušení drátu, zkratu nebo chybějícího síťového napětí a spínací funkci polovodiče, která je zobrazena na LED displeji a na signalizaci poruch. Tlačítko umožňuje testování spínacího výstupu. Spínací napětí 24-300 v AC. Proud 125 A. fáze 1. Chování při nulovém napětí. Řídicí napětí 3-32 VDC. LED ukazatel. Rozměry 45x59x44 mm. Tvar hokejového puku. Svorky s teleskopickými šrouby usnadňují připojení kabelů s očky a kabelovými očky. Zvláštnost předmontovaná výbojková fólie, diagnostická funkce spínacího výstupu s diagnostickým výstupem a tlačítkem pro kontrolu. Pro výběr samostatného chladícího tělesa se provádí sledování teploty.

Tento text byl přeložen strojově.
