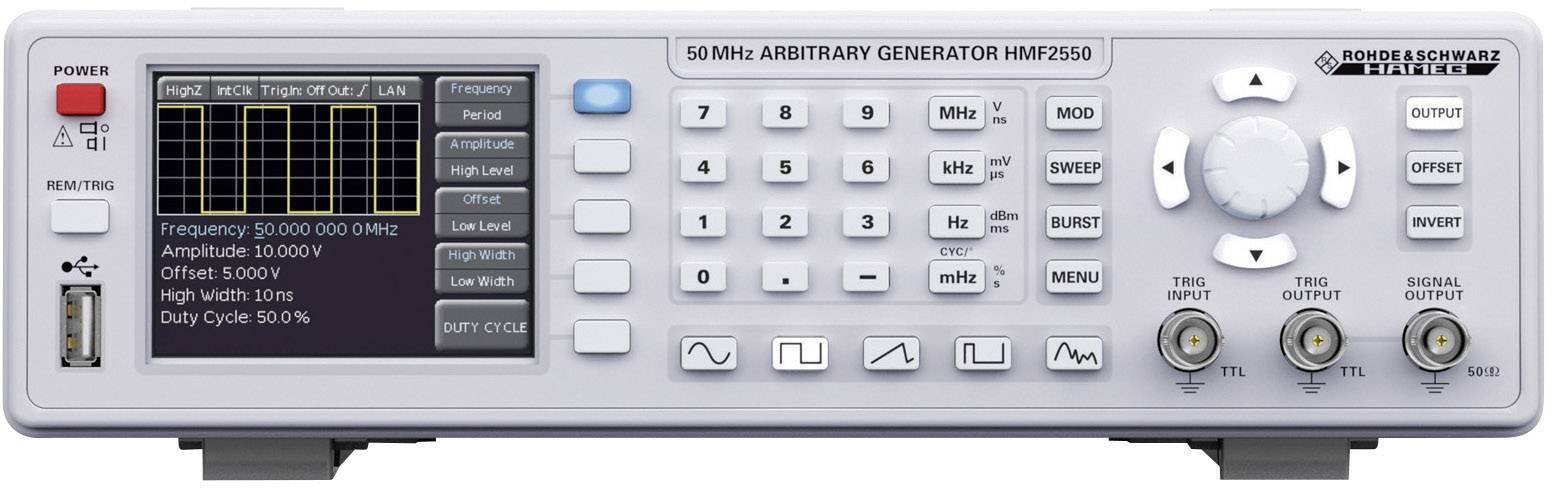

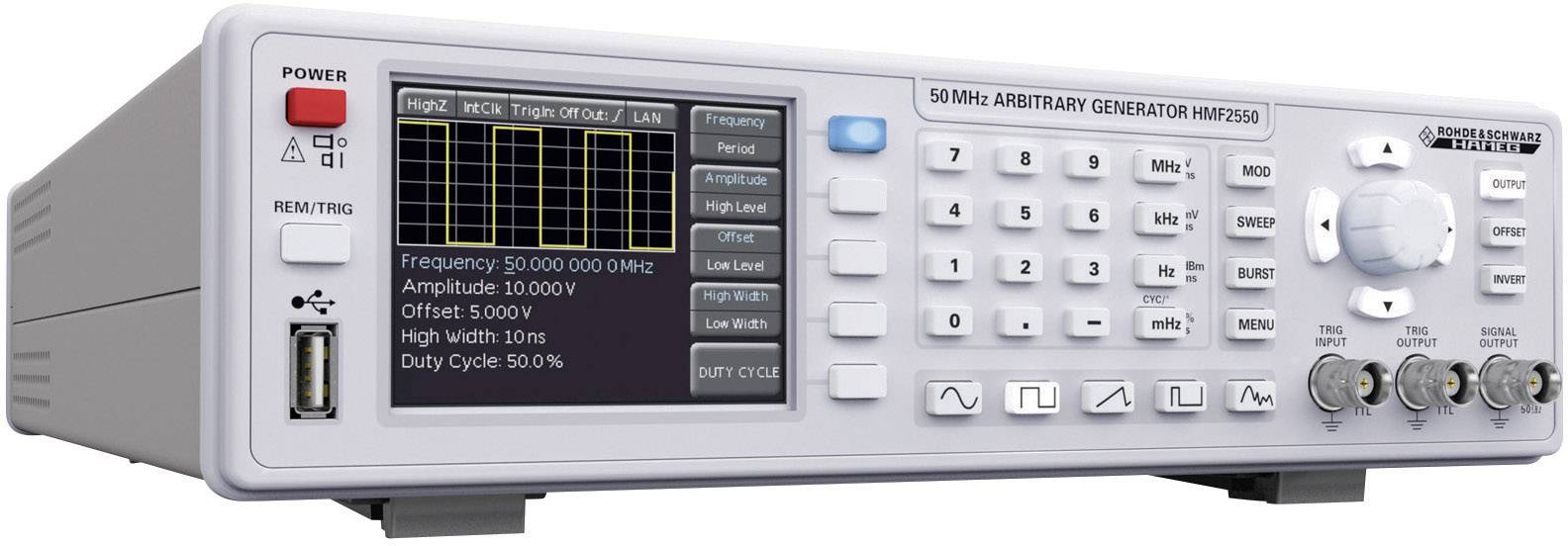

Rohde & Schwarz HMF 2550 Arbitrární generátor funkcí Kalibrováno dle (ISO) 10 µHz - 50 MHz 1kanálový sinusový, obdélníko
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (68 842,15 Kč / kus)
68 842,15 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Arbitrární generátory funkcí řady HMF2500
- Arbitrární generátor 250 MS/s
Technické parametry
- Vzorkovací frekvence: 250 MS/s
- offsetem: ± 5 V
- paměťová křivka: 2565 kpts
- impedance 50 Ω
- vstupní odpor: 5 kΩ : 100 pF
- rozlišení: 1µHz
- délka: 365 mm
- Výstupní tvar signálu
Sinus/obdélník/puls/trojúhelník/rampa/arbitrární
- Kategorie produktu
Arbitrární generátor funkcí
- Rozsah frekvence
10 µHz - 50 MHz
- výstup signálu
sinusový
obdélníkový
pulz
trojúhelník
arbitrární
- Frekvenční rozsah sinus
10 µHz - 50 MHz
- Činitel harmonického zkreslení sinus
0.04 %
- Frekvenční rozsah obdélník
10 µHz - 50 MHz
- Doba náběhu obdélník
<8 ns
- Displej
digitální
- Frekvenční rozsah trojúhelník
10 µHz - 10 MHz
- Frekvenční rozsah ARB
10 µHz - 25 MHz
ISO
- Funkce kmitočtu
Lineárně/logaritmicky od 1 ms - 500 s
- Vnitřní modulace
AM/FM/PM/PWM/FSK
- Externí modulace
AM/FM/PM/PWM/FSK
- VCF
-
- Spouštěč (synchronní)
-360 až +360°
- Gate (asynchronní)
>100 ns
- Externí měření frekvence
1 µHz až 50 kHz
- Rozm.
(š x v) 285 mm x 75 mm
- Hmotnost
3.4 kg
- Počet kanálů
1kanálový
- Frekvence (max.)
50 MHz
- Frekvence (min.)
10 µHz
- Vlastnosti
modulace
- Možnost kalibrace
5 kalibračních hodnot v každém rozsahu
- Šířka
285 mm
- V
75 mm
- rozhraní
RS-232
USB
- Napájení VDE
napájení z el. sítě
- Typ
HMF 2550
- Zobrazení
TFT
- Rozlišení
1 µ Hz
- Rozhraní
USB/RS232
- Napájení
105 až 253 V/AC
Ke stažení
List technických údajů
List technických údajů 1238876 Rohde & Schwarz HMF 2550 Arbitrární generátor funkcí Kalibrováno dle (ISO) 10 µHz - 50 MHz 1kanálový sinusový, obdélníko
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1238876 Rohde & Schwarz HMF 2550 Arbitrární generátor funkcí Kalibrováno dle (ISO) 10 µHz - 50 MHz 1kanálový sinusový, obdélníko
Informace
Informace 1238876 Rohde & Schwarz HMF 2550 Arbitrární generátor funkcí Kalibrováno dle (ISO) 10 µHz - 50 MHz 1kanálový sinusový, obdélníko
Informace 1238876 Rohde & Schwarz HMF 2550 Arbitrární generátor funkcí Kalibrováno dle (ISO) 10 µHz - 50 MHz 1kanálový sinusový, obdélníko
Popis
U řady HMF 2500 je k dispozici až 5 průběhů signálu a díky arbitrární funkci lze výstupní signály libovolně nadefinovat. Kromě funkce burst, modulace kmitočtu, klíčování a trigger jsou tyto přístroje vybaveny 5 různými druhy modulace (AM, FM, PM, PWM, FSK), které lze využívat jak interně, tak externě. Díky tomu jsou tyto přístroje vhodné pro použití v laboratoři i ve výrobě.
Provedení
- Arbitrární generátor: 250 MS/s, 14 Bit, 256 kPts
- Různé průběhy signálu: sinus, obdélník, puls, trojúhelník, rampa, arbitrární, vč. standardních křivek (bílý, růžový šum atd.)
- Funkce burst, modulace kmitočtu, klíčování, ext. spouštění
- Druhy modulace: AM, FM, PM, PWM, FSK (int. a ext.)
- Časová základna 10 MHz: ±1 ppm TCXO, I/O na zadní straně
- USB rozhraní k přenosu dat
- TFT displej 3,5"
- Galvanicky oddělené duální rozhraní USB/RS-232, volitelně Ethernet/USB nebo IEEE-488.
Obsah balení
- Generátor funkcí
- Síťový kabel
- Software pro PC.
Doplňující informace
Informace o rozsahu kalibrace naleznete ve vzorovém certifikátu v sekci „Ke stažení“ (v německém a anglickém jazyce).
