přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1MC2 1 ks | Conrad Electronic

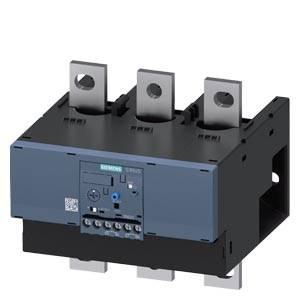

Černý elektrický výkonový spínač se třemi svorkami a ovládacím tlačítkem, opatřený zelenou identifikační nálepkou.

Ilustrační obrázek

Černý elektrický výkonový spínač se třemi svorkami a ovládacím tlačítkem, opatřený zelenou identifikační nálepkou.

Otevřená rozvodná skříň s několika řadami elektronických komponent a kabelů, které jsou uspořádaně nainstalovány.

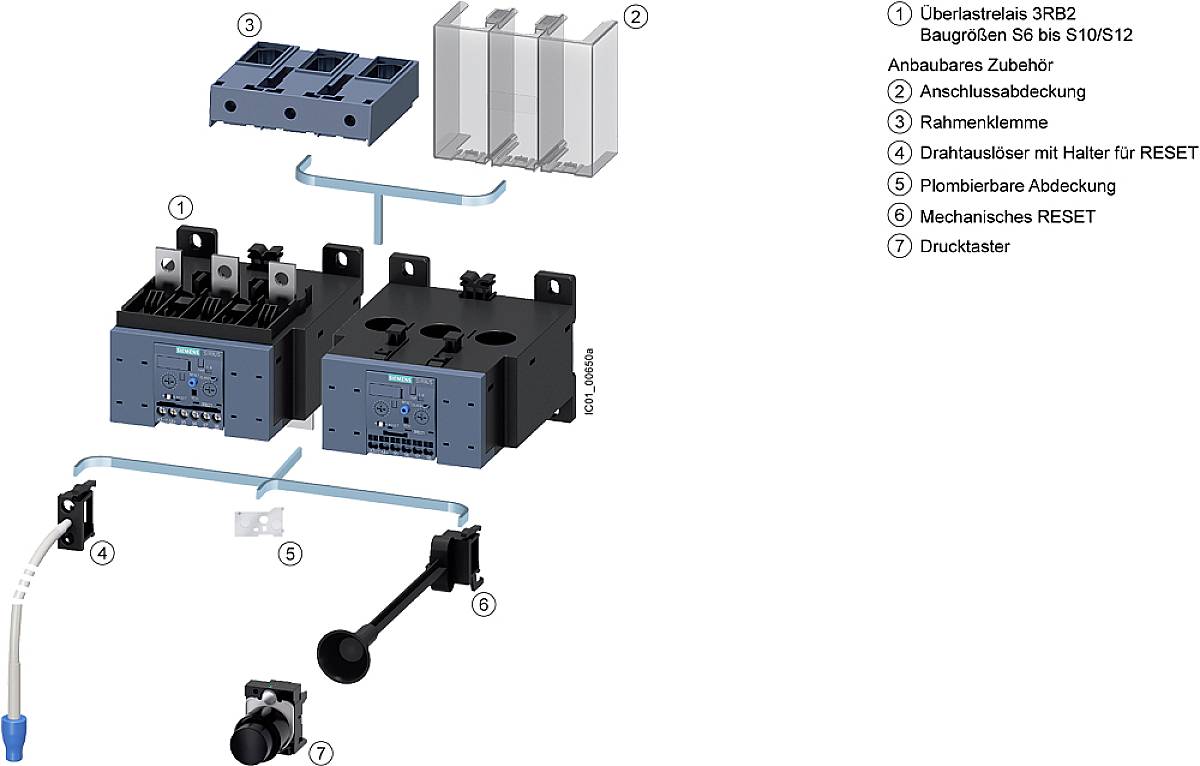

Montážní sada pro spínač ukazuje několik komponentů s očíslovanými štítky: připojovací díly, svorkovnice, tlačítka a kryty.

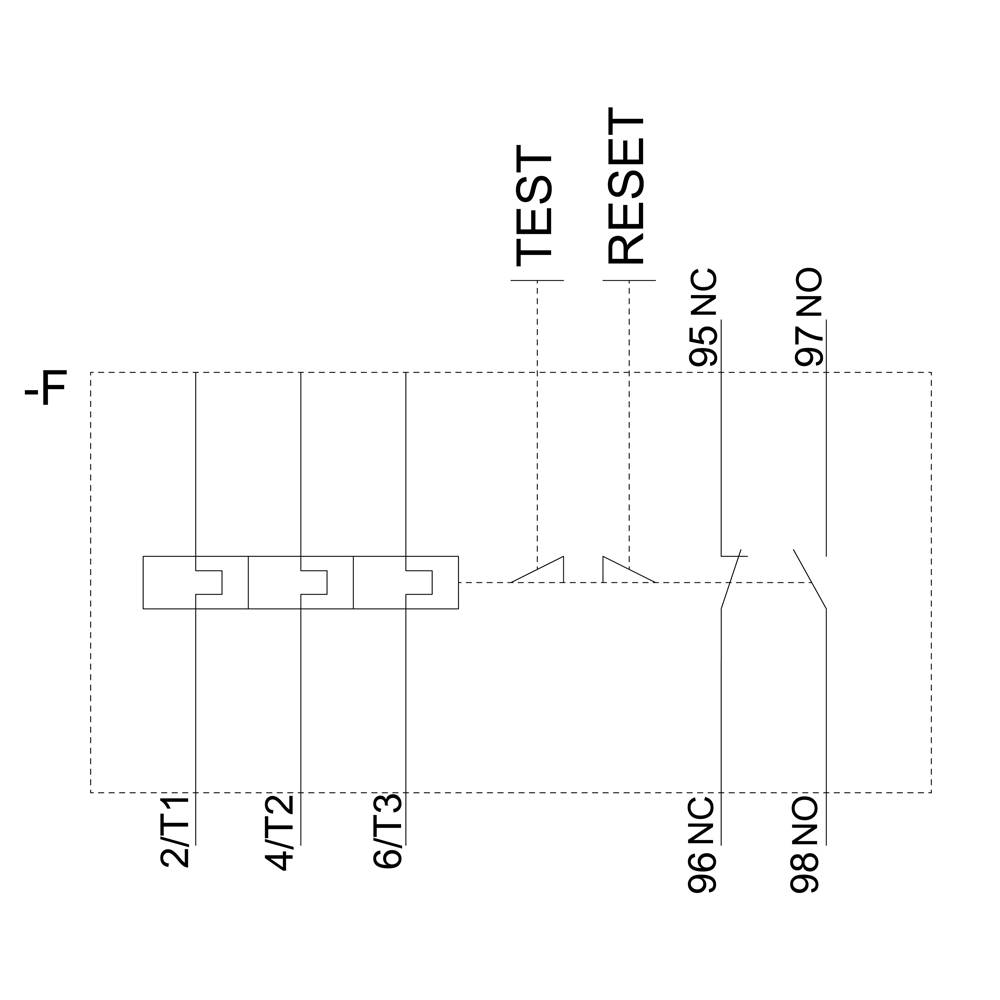

Reléový schéma s T-kontaktem; zobrazuje svorky '2/T1', '4/T2', '6/T3', '95 NC', '96 NC', '97 NO', '98 NO'; obsahuje body 'TEST' a 'RESET'.

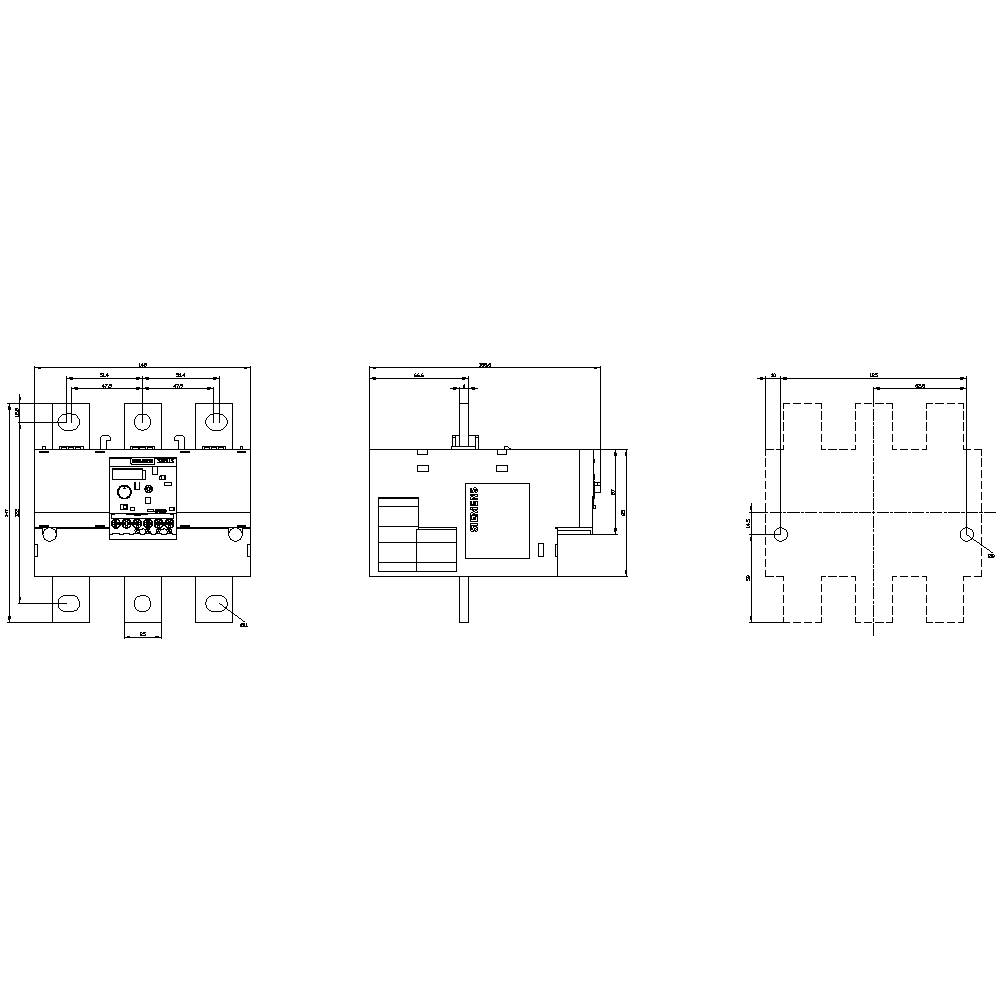

Technický výkres strojní součásti se třemi pohledy: čelní pohled, boční pohled a pohled shora, s vyznačenými značkami a kótami.

1/5

Ilustrační obrázek

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Typ

3RB2066-1MC2

Konstrukční velikost

S12

Datasheety: (PDF)

Siemens

Doručení: Út 8. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (11 607,44 Kč / kus)

11 607,44 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Relé, přetížení a 160-630, ochranu motoru, S10 / S12, Class 10, ruční automatický RESET

Dodatečné informace:

Technické parametry

Kategorie produktu: přepěťové relé

Typ: 3RB2066-1MC2

Konstrukční velikost: S12

Funkce: přetížení

Vlastnosti: Přepínač auto/manuální

Provozní napětí: 1000 V/AC

Rozsah nastavení proudu (min.): 160 A

Rozsah nastavení proudu (max.): 630 A

Rozsah nastavení (proud): 160 - 630 A

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Připojení: lištová přípojka

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 120 mm

V: 119 mm

Rozm.: (d x š x v) 155 x 120 x 119 mm

Obsah: 1 ks

AWG max.: 16

AWG min.: 24

Jmenovitý proud: 630 A

Délka: 155 mm

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Other

Varianty(Všechny ceny jsou bez DPH.)

Kategorie produktu

Funkce

Typ kontaktu

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1MC2 1 ks

Objednací číslo:1742010

Tento produkt

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3016-1NB0 1 ks

Objednací číslo:1430762

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FW2 1 ks

Objednací číslo:1741867

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FC2 Piece 1 ks

Objednací číslo:1741869

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FF2 Piece 1 ks

Objednací číslo:1741870

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FX2 Piece 1 ks

Objednací číslo:1741872

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1GC2 1 ks

Objednací číslo:1742009

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1MF2 1 ks

Objednací číslo:1742011

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-2GC2 1 ks

Objednací číslo:1742012

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-2MC2 1 ks

Objednací číslo:1742013

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

Ke stažení

List technických údajů

List technických údajů 1742010 přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1MC2 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742010 přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1MC2 1 ks

Popis

Relé 160 - 630 přetížení A pro ochranný velikosti S10 / S12, třída 10 E ochranný nástavec / jednomístné umístění hlavní proudový obvod:Schienenanschl. Hilfsstromkreis: Schraubanschl. Ruční automatický RESET elektronické přepěťového relé SIRIUS 3RB2 pro stromabhangigen ochrana spotřebičů s normální a těžko rozběhový proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení, Phasenunsymmetrie nebo výpadkem fáze. Díky velkým proud nastavení rozsahu a různých Auslosecharakteristiken se jen několika málo typy celé řady motorů. S nízkou ztrátou výkonu jsou mimořádně energeticky úsporný a přispívají k nižší zahřívání v rozvaděči. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers a s různými tříd spuštění. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S6 až S12. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
