Phoenix Contact 3212201 průchodková svorka pružinové připojení modrá 50 ks

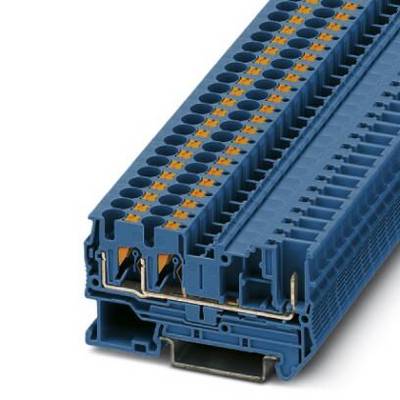

Modrý řadový svorkovnicový blok s několika připojovacími místy pro elektrické zapojení, který detailně zobrazuje zdířky a svorky.

Jednoduchý diagram zobrazuje vodorovnou linii se dvěma černými a jedním bílým bodem na začátku, která se na konci lomí nahoru.

Abstraktní, minimalistická grafika s křivkou, dvěma bílými a dvěma černými kruhy, které značí body.

'Graf proudu I[A] v závislosti na teplotě T[°C], křivky zobrazují čtyři různé polohy: 2, 5, 10, 15. Se zvyšující se teplotou proud klesá.'

1/4

Ilustrační obrázek

Kategorie produktu

průchodková svorka

Připojení

pružinové připojení

Flexibilní průměr (max.)

6 mm²

Pevný průřez (max.)

6 mm²

Jmenovitý proud - filtr

32 A

Datasheety: (PDF)

55 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 50 ks)

Celková cena (41,38 Kč / kus)

Kč

Nahlásit právní incident

Technické parametry

Provozní rozsah teplot: -40 °C ... 100 °C
Počet konektorů: 3
Potenciály: 1
Jmenovitý průřez: 4 mm²
Impulzní rázové napětí: 8 kV
Kategorie přepětí: III
Izolační skupina: I
Zatěžovací proud maximálně: 32 A (při 6 mm² průřez vodiče pevný)
Otevřené boční stěna: ano
Požadovaná hodnota: 1 N
Krátkodobě: 0,48 kA
Víko šířka: 2,2 mm

Kategorie produktu: průchodková svorka

Připojení: pružinové připojení

Průřez flexibilní (min.): 0.2 mm²

Flexibilní průměr (max.): 6 mm²

Průřez pevný (min.): 0.2 mm²

Pevný průřez (max.): 6 mm²

AWG min.: 24

AWG max.: 10

Počet řádků: 1

Barva: modrá

Jmenovitý proud: 32 A

Jmenovitý proud - filtr: 32 A

Jmenovité napětí: 800 V

Délka odizolace: 10 mm

Délka izolace (max.): 12 mm

Číslo výrobce: 3212201

Obsah: 50 ks

Typ: PT 4-TWIN/1P BU

Rozm.: (d x š) 66.4 mm x 6.2 mm

Šířka: 6.2 mm

Délka: 66.4 mm

Stupeň znečištění: 3

Třída hořlavosti: V0

Izolační materiál: PA

Izolace: PA

Varianty(Veškeré ceny jsou vč. DPH)

Typ

Jmenovitý proud - filtr

Připojení

Barva

Obsah

Pevný průřez (max.)

Flexibilní průměr (max.)

Průřez pevný (min.)

Průřez flexibilní (min.)

Phoenix Contact 3212201 průchodková svorka pružinové připojení modrá 50 ks

Objednací číslo:2225927

Doručení: Út 2. 6.

55 Set(y)Conrad Electronic

Tento produkt

PT 4-TWIN/1P BU

32 A

pružinové připojení

modrá

50 ks

6 mm²

0.2 mm²

Min.: 1

Násobky: 1

2 069,00 Kč^*

Phoenix Contact 1037082 průchodková svorka pružinové připojení černá 50 ks

Objednací číslo:2209006

Doručení: Út 2. 6.

41 Set(y)Conrad Electronic

PTS 2,5 BK

24 A

pružinové připojení

černá

50 ks

4 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 409,00 Kč^*

Phoenix Contact 1037083 průchodková svorka pružinové připojení červená 50 ks

Objednací číslo:2209007

Doručení: Út 2. 6.

8 Set(y)Conrad Electronic

PTS 2,5 RD

24 A

pružinové připojení

červená

50 ks

4 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 409,00 Kč^*

Phoenix Contact 1037084 průchodková svorka pružinové připojení žlutá 50 ks

Objednací číslo:2209008

Doručení: Út 2. 6.

2 Set(y)Conrad Electronic

PTS 2,5 YE

24 A

pružinové připojení

žlutá

50 ks

4 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 495,00 Kč^*

Phoenix Contact 1037085 průchodková svorka pružinové připojení hnědá 50 ks

Objednací číslo:2209009

Doručení: Út 2. 6.

19 Set(y)Conrad Electronic

PTS 2,5 BN

24 A

pružinové připojení

hnědá

50 ks

4 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 495,00 Kč^*

Phoenix Contact 1037086 průchodková svorka pružinové připojení oranžová 50 ks

Objednací číslo:2209010

Doručení: Út 2. 6.

25 Set(y)Conrad Electronic

PTS 2,5 OG

24 A

pružinové připojení

oranžová

50 ks

4 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 495,00 Kč^*

Phoenix Contact 3044198 průchodková svorka šroubovací žlutá 50 ks

Objednací číslo:2225858

Doručení: Čt 2. 7.

Conrad Electronic

UT 16 YE

76 A

šroubovací

žlutá

50 ks

25 mm²

1.5 mm²

Min.: 1

Násobky: 1

4 295,00 Kč^*

Phoenix Contact 3044211 průchodková svorka šroubovací zelená 50 ks

Objednací číslo:2225859

Doručení: Út 2. 6.

30 Set(y)Conrad Electronic

UT 16 GN

76 A

šroubovací

zelená

50 ks

25 mm²

1.5 mm²

Min.: 1

Násobky: 1

4 295,00 Kč^*

Phoenix Contact 3206447 průchodková svorka rychlé připojení modrá 50 ks

Objednací číslo:2225893

Doručení: Út 2. 6.

3 Set(y)Conrad Electronic

QTC 2,5-QUATTRO BU

24 A

rychlé připojení

modrá

50 ks

2.5 mm²

0.5 mm²

Min.: 1

Násobky: 1

3 719,00 Kč^*

Phoenix Contact 3210317 průchodková svorka pružinové připojení šedá 50 ks

Objednací číslo:2225901

Doručení: Út 2. 6.

1 Set(y)Conrad Electronic

PT 1,5/S-TWIN-MTD

17.5 A

pružinové připojení

šedá

50 ks

1.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 595,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2225927 Phoenix Contact 3212201 průchodková svorka pružinové připojení modrá 50 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225927 Phoenix Contact 3212201 průchodková svorka pružinové připojení modrá 50 ks

Popis

Push-in-připojovací svorky se vyznačují, kromě systém vlastností modelu CLIPLINE complete, jednoduchým a rychlá zapojení pevných vodičů nebo vodičů s dutinkou. Kompaktní konstrukce a čelní připojení umožňují připojení i na malém prostoru. Kromě možností testování v dvojité funkční šachtě jsou k dispozici u všech svorek přídavný testovací odbočka k dispozici.

Tento text byl přeložen strojově.
