Phoenix Contact 1862000 svorkovnice pro tiskárny 1.5 mm² Pólů 9 zelená 55 ks

Zelený elektrický konektor s osmi kontakty a oranžovými svorkami, vhodný pro upevnění na desky plošných spojů.

Ilustrační obrázek

Technický výkres elektrického konektoru. Zobrazuje rozměry: výška 10,6 mm, hloubka 2,5 mm, šířka 11 mm, rozteč pinů 3,5 mm.

Graf znázorňuje elektrický proud v závislosti na okolní teplotě. Křivka klesá z 21 A při 0°C na 0 A při 100°C. Bod ukazuje 16 A, 1,5 mm².

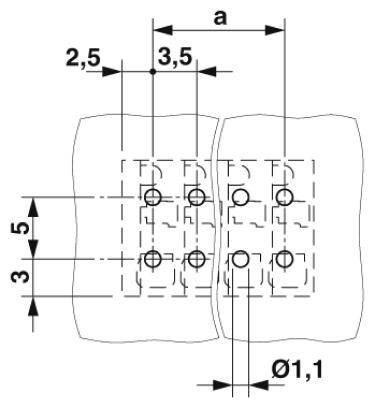

Technický výkres děrovaného vzoru: 3 x 3 mřížka se svislým rozestupem 2,5 mm a vodorovným rozestupem 3,5 mm; průměr otvorů 1,1 mm.

1/4

Ilustrační obrázek

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

3.5 mm

Pólů

Připojení

pružinové připojení

do DPS

Typ

SPTAF 1/ 9-3,5-IL

Datasheety: (PDF)

31 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 55 ks)

Celková cena (3 355,00 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 55 ks

Technické parametry

Montáž: pájení vlnou
Počet konektorů: 9
Povrchové provedení: schmelztauchverzinnt
Kovový povrch pájeného místa (krycí vrstvy): cín (2 - 4 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 8 mm
Pinlange: 2,6 mm
Kolíkové rozměry: 0,75 x 0,3 mm
Jmenovité rázové napětí (III/3): 2,5 kV
Frekvence: 10 - 150 - 10 Hz
Jmenovitý průřez: 1,5 mm²

Typ: SPTAF 1/ 9-3,5-IL

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s pružinovým spojem PUSH-IN

Rastr (rozteč): 3.5 mm

Počet řádků: 1

Pólů: 9

Délka izolace (max.): 8 mm

Připojení: pružinové připojení
do DPS

Jmenovitý proud: 16 A

Průřez flexibilní (min.): 0.2 mm²

Jmenovitý proud - filtr: 16 A

Průřez pevný (min.): 0.2 mm²

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Materiál kontaktu: slitina mědi, pozinkovaná

Barva: zelená

Číslo výrobce: 1862000

Obsah: 55 ks

Jmenovité napětí: 160 V

Šířka: 33 mm

V: 10.6 mm

Délka: 11 mm

Ke stažení

List technických údajů

List technických údajů 2209491 Phoenix Contact 1862000 svorkovnice pro tiskárny 1.5 mm² Pólů 9 zelená 55 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209491 Phoenix Contact 1862000 svorkovnice pro tiskárny 1.5 mm² Pólů 9 zelená 55 ks

Popis

Výměna probíhá, připojením push in. Definované kontaktové síla zaručuje dlouhodobě stabilní kontakty. Intuitivní ovládání pomocí barevně vzdálené ovládání tiskárny. Malá velikost součástek pro úsporu místa kritické aplikace. Rychle a pohodlně testování díky integrované možností testování.

Tento text byl přeložen strojově.
