Joy-it JT-JDS6600-B generátor signálu 0 Hz - 60 MHz 2kanálový trojúhelník, Lorenzova křivka, pulz, šum, obdélníkový, TTL

Generátor signálu DDS s displejem zobrazuje frekvenci 1 kHz a amplitudu 5 V. Na čelním panelu se nacházejí ovládací prvky a připojovací zásuvky.

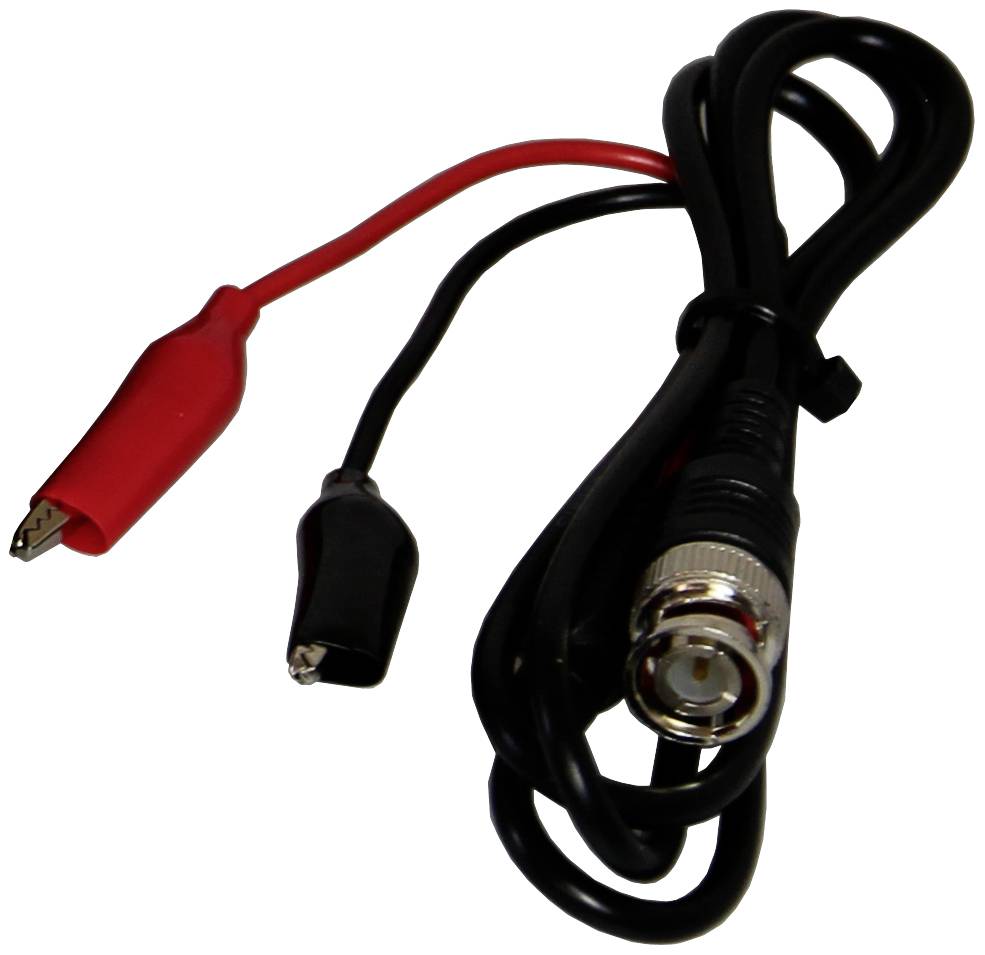

Kabel s černými a červenými krokosvorkami, připojený k BNC konektoru, se často používá pro elektronické testy.

1/2

Datasheety: (PDF)

Okamžité doručení: Po 21. 9.

37 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 772,73 Kč / kus)

2 772,73 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

JDS6600, Black Edition, generátor signálů, frekvenční čítač, 0 až 60 MHz, 2 kanály

2kanálový generátor signálu, 0 až 60 MHz
Průběhy signálu: sinus, obdélník, trojúhelník, puls, půlvlna, šum, Lorentzova křivka, exponenciální stoupání/pokles, CMOS a další
1kanálový čítač frekvencí
Jazyky: němčina/angličtina/francouzština
Barevný TFT displej
Černá edice

Technické parametry

Formy signálu: Lorentz-puls, puls, půlvlna, šum, expoentiální nárůst/sestup, a mnoho dalších.
Min. Frekvenční rozlišení 0,01 μHz
Přesnost frekvence ±20 ppm
Stabilita frekvence: ±1 ppm / 3 hodin
Zatížitelnost výstupů: Max. 150 mA
Přílž. Provozní teplota: 0 až 40 °C
Přípustná provozní vlhkost: 80 %
Činitel harmonického zkreslení: kl. 1 % (20 Hz - 20 kHz, 0 dBm)
Sinus: 0 - 60 MHz
Obdélník, trojúhelník: 0 - 15 MHz
PWM, CMOS, TTL, libovolná 0 - 6 MHz

Kategorie produktu: generátor signálu

Rozsah frekvence: 0 Hz - 60 MHz

výstup signálu: trojúhelník
Lorenzova křivka
pulz
šum
obdélníkový
TTL
sinusový

Frekvenční rozsah sinus: 60 Hz

Činitel harmonického zkreslení sinus: 0,9 %

Displej: LCD

: bez certifikátu

Výstup: 150 mA

Rozm.: (š x v) 194 mm x 69 mm

Hmotnost: 768 g

Počet kanálů: 2kanálový

Frekvence (max.): 60 MHz

Frekvence (min.): 0 Hz

Vlastnosti: vč. čítače frekvence

Šířka: 194 mm

V: 69 mm

Typ: JT-JDS6600-B

Ke stažení

List technických údajů

List technických údajů 3059176 Joy-it JT-JDS6600-B generátor signálu 0 Hz - 60 MHz 2kanálový trojúhelník, Lorenzova křivka, pulz, šum, obdélníkový, TTL

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3059176 Joy-it JT-JDS6600-B generátor signálu 0 Hz - 60 MHz 2kanálový trojúhelník, Lorenzova křivka, pulz, šum, obdélníkový, TTL

Popis

JT 6600 je 2kanálový generátor signálu, který vytváří signály o frekvenci až 60 MHz. Se svými různými tvary průběhů křivek, jako např. sinus, obdélník, trojúhelník, puls, půlvlna, atd., se hodí do všech oblastí měřicí techniky. Navíc je integrován 1kanálový čítač frekvencí. S frekvencí o přesnosti ±20 ppm a stabilitou ±1 ppm/3h nabízí vynikající kvalitu signálu a flexibilitu. Díky 2,4“ (6,1cm) velkému barevnému TFT displeji je navíc zajištěna optimální ovladatelnost, čímž se nabízí nejrůznější možnosti použití.
