Joy-it JT-JDS6600 Arbitrární generátor funkcí 15 MHz - 0.01 µHz 2kanálový trojúhelník, obdélníkový, signál , sinusový, L

Generátor signálu DDS na stole. Zobrazuje digitální displej s frekvencí a amplitudou, s několika ovládacími prvky a konektory.

Generátor signálu DDS s displejem zobrazuje data průběhu vlny. Značení: funkční tlačítka, otočný ovladač, vstupní/výstupní připojení.

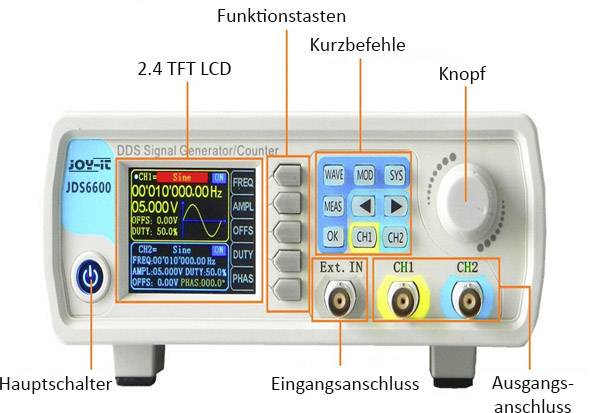

Generátor signálu DDS s displejem a ovládacími prvky. Popisy ukazují hlavní spínač, funkční a klávesové zkratky, tlačítko, vstupní a výstupní konektory.

1/3

Datasheety: (PDF)

Okamžité doručení: Po 21. 9.

122 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 552,89 Kč / kus)

2 552,89 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Generátor signálu s čítačem kmitočtu 0-15 MHz

2kanálový generátor;
1kanálový čítač frekvencí
Generuje signály do 15 MHz
2.4" barevný displej
Vícejazyčný software (nastavitelný na němčinu, francouzštinu, angličtinu)

Technické parametry

Funkce rozmítání: Nastavitelný frekvenční rozsah: mezi 0,1 Hz - 60 MHz, čas: nastavitelný mezi 0,1 s a 99999 s, směr: stoupající, klesající, stoupající + klesající, režim: lineární nebo logaritmický
Přesnost frekvence ±20 ppm
Stabilita frekvence: ±1 ppm/3h
Rychlost snímání: 266 MSa/s.
Displej: Barevný TFT LCD displej s úhlopříčkou 2,4", vertikální rozlišení, 14 bitů
Rozsah amplitudy < : 10 MHz: 0-20 VPP, > 10 MHz: 0-10 VPP
Rozlišení amplitudy 1 mV
Stabilita amplitudy: ± 5 %/5h
Amplituda: < 10 MHz: ± 5 %, > 10 MHz: ± 10 %
Impedance výstupu: 50 Ω ± 10 %

Výstupní tvar signálu: Sinus, obdélník, trojúhelník, půlvlna, exponenciální nárůst/pokles, puls, šum, lorentzův puls, CMOS a další

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 15 MHz - 0.01 µHz

výstup signálu: trojúhelník
obdélníkový
signál
sinusový
Lorenzova křivka
arbitrární
pulz
šum

Frekvenční rozsah sinus: 0 - 15 MHz

Činitel harmonického zkreslení sinus: < 0,8 %

Frekvenční rozsah obdélník: 0 - 15 MHz

Doba náběhu obdélník: < 25 ns

Frekvenční rozsah trojúhelník: 0 - 15 MHz

Frekvenční rozsah ARB: 0 - 6 MHz

: bez certifikátu

Funkce kmitočtu: 0,01 Hz až 60 MHz

Externí měření frekvence: 1 Hz až 100 MHz

Rozm.: (š x v) 194 mm x 69 mm

Počet kanálů: 2kanálový

Frekvence (max.): 0.01 µHz

Frekvence (min.): 15 MHz

Vlastnosti: vč. čítače frekvence

Šířka: 194 mm

V: 69 mm

Napájení VDE: 230 V AC
napájení z el. sítě

Typ: JT-JDS6600

Ke stažení

List technických údajů

List technických údajů 2138351 Joy-it JT-JDS6600 Arbitrární generátor funkcí 15 MHz - 0.01 µHz 2kanálový trojúhelník, obdélníkový, signál , sinusový, L

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2138351 Joy-it JT-JDS6600 Arbitrární generátor funkcí 15 MHz - 0.01 µHz 2kanálový trojúhelník, obdélníkový, signál , sinusový, L

Popis

JDS6600-Lite je 2kanálový generátor signálu, který vytváří signály o frekvenci až 15 MHz. Se svými různými tvary průběhů křivek, jako např. sinus, obdélník, trojúhelník, puls, půlvlna, atd., se hodí do všech oblastí měřicí techniky. Navíc je integrován 1kanálový čítač frekvencí. S přesnosti frekvence ±20 ppm a stabilitou ±1 ppm/3h poskytuje vynikající kvalitu signálu a flexibilitu. Díky 2,4" velkému barevnému TFT displeji navíc zaručuje optimální ovladatelnost, čímž umožňuje nejrůznější použití.
JDS6600 Lite je vybaven vícejazyčným softwarem a může komunikovat v němčině, angličtině a francouzštině.
