Joy-it DSO-LCR500 osciloskop, generátor signálu, Tester komponentů 1 kHz - 100 kHz trojúhelník, pulz, obdélníkový, sinus

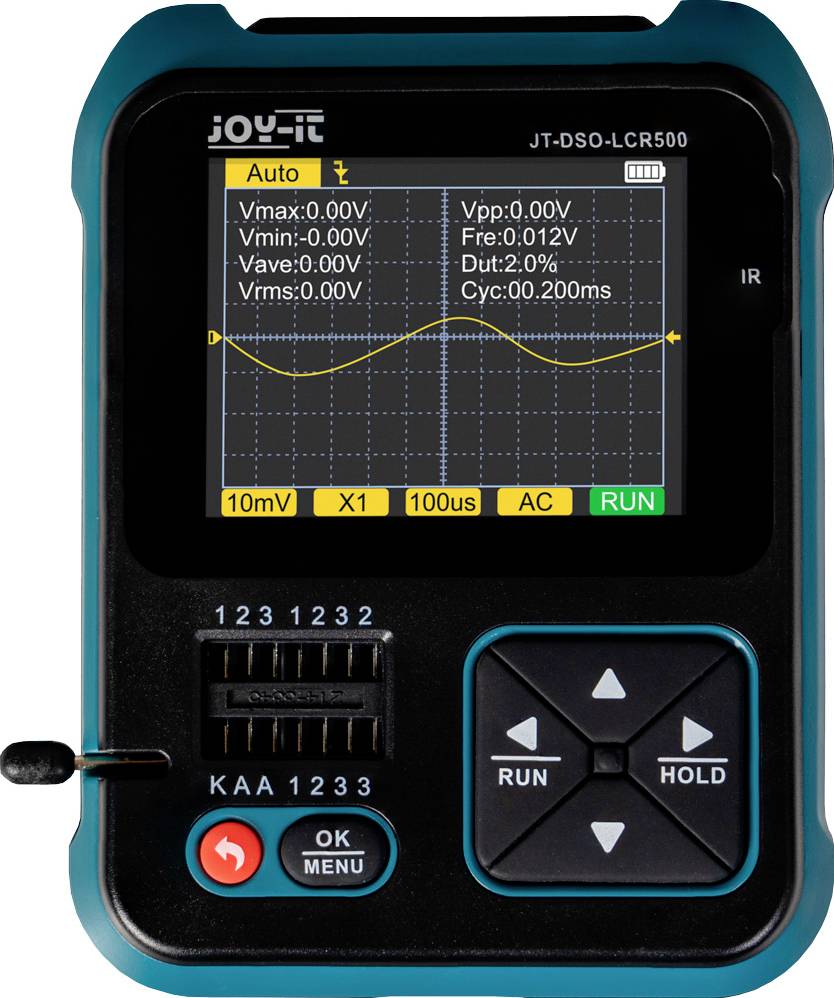

Přenosný osciloskop s barevným displejem zobrazuje průběh vlny. Ovládací tlačítka jsou umístěna pod ním.

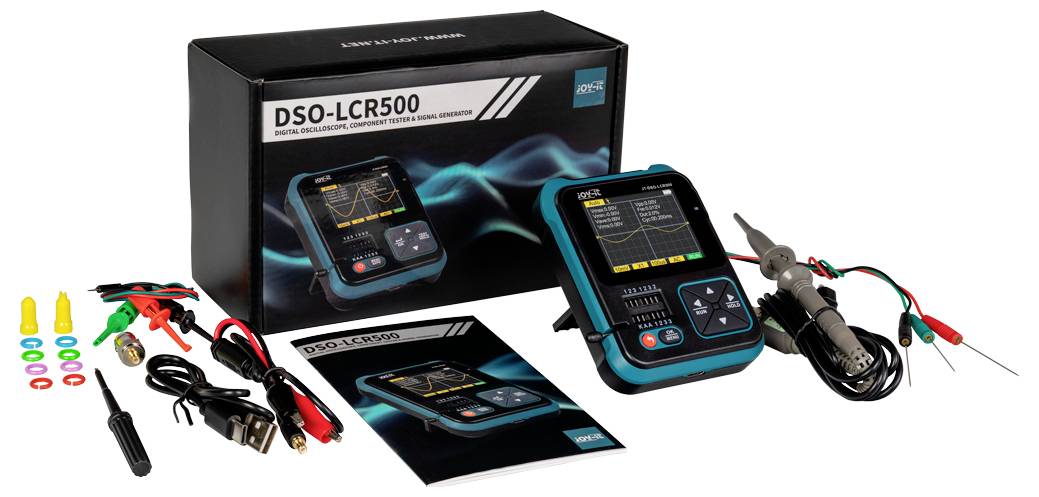

Multimetr-sada DSO-LCR500 s příslušenstvím: testovací vodiče, krokosvorky, USB kabel, uživatelská příručka a obalová krabice.

Digitální multimetr s displejem zobrazujícím různé měřicí režimy a třemi vstupními porty pro různé typy měření.

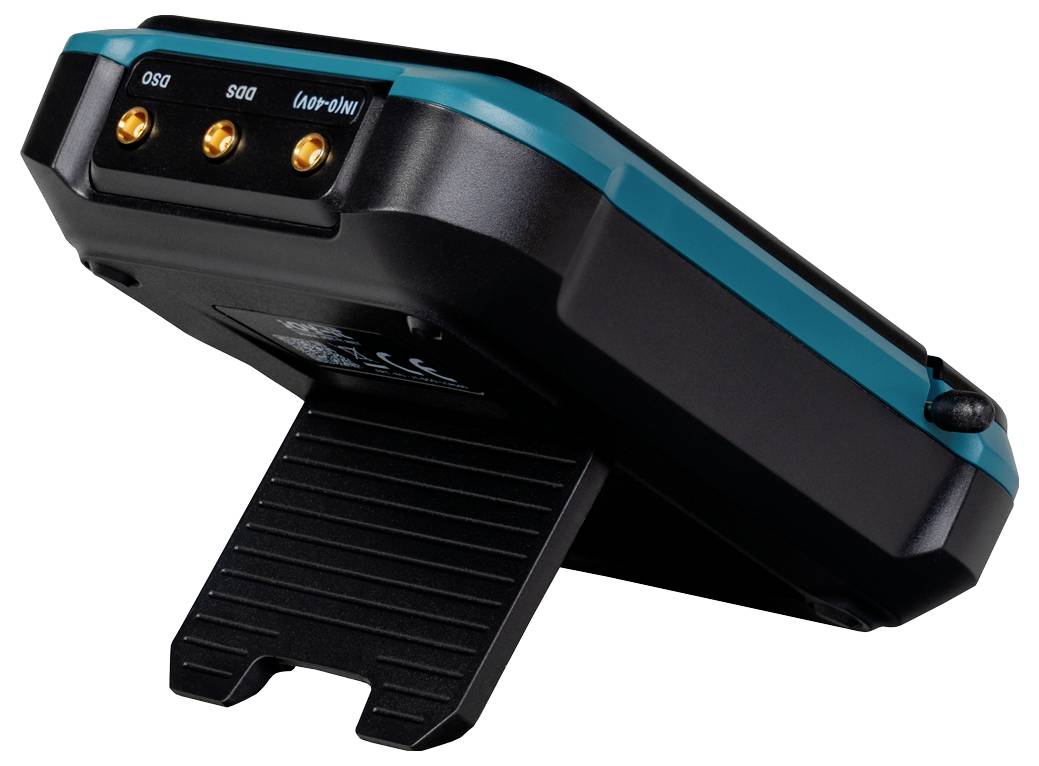

Černé elektronické zařízení se třemi zlatými konektory umístěné na sklopném stojánku, pravděpodobně nabíječka.

Přenosný digitální osciloskop s displejem zobrazuje sinusovou vlnu. Ovládací prvky a tlačítka jsou viditelné dole.

1/5

Datasheety: (PDF)

Okamžité doručení: Po 21. 9.

147 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 491,74 Kč / kus)

1 491,74 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

SPECIFIKACE OSCILOSKOPU
Vzorkovací frekvence: 10 MS/s.
Analogová šířka pásma: 0 - 500 kHz
• Vstupní odpor: 1 MΩ
Vazba: AC/DC
Rozsah zkušebního napětí
1:1: 80 Vpp (- 40 v - 40 v)
10:1: 800 Vpp (- 400 v - 400 v)
Vertikální citlivost 10 mV/div až 10 v/div
Horizontální časový rozsah: 10 μs - 10 s.
Spouštěcí režimy automaticky, normální, single
Trigger-typy sestupná hrana, náběžná hrana
Měřitelné komponenty
HFE větší než 10, HFE menší než 600
Faktor zesílení (HFE),
Základní emitorový napětí (Ube)
Závěrný proud kolektor- emitor
(ICEO, ICES),
Pokles propustného napětí ochranné diody (UF)
Diody
Pokles propustného napětí menším než 5 v,
Přechodná kapacita;
Závěrný proud
Zengrovy diody
1-2-3: Pokles propustného napětí,
Propustné napětí v závěrném směru
Testovací rozsah 0,01 až 4,5 v
K-a-a: Propustné napětí
Směr uzamčení
Zkušební rozsah 0,01 - 24 v
Tranzistor Felddefektu
JFET: Gate kapacita (CG), drain proud (ID at VGS), pokles předehřívání ochranné diody (UF)
IGBT: Drain proud (ID at VGS), pokles předehřívání ochranné diody (UF)
MOSFET: Zapínací napětí (VT), kapacita brány (CG), Drain Source odpor (RDS), pokles napětí ochranné diody (UF)
Křemíkový usměrňovač a tyristorové triody
Řadicí napětí kl. 90 AŽ 5 V
Gate-trigger proud kl. 6 mA
Napětí Gate
Kondenzátory: Kapacita 25 pF - 100 MF, ztrátový faktor (Vloss)
Odpor: 0,01 Ω - 50 MΩ
Cívky: 10 UH - 1000 UH
Hodnota indukčnosti, odpor stejnosměrného proudu
Baterie: Hodnota napětí 0,01 - 4,5 v, kladná a záporná polarita
Vstupní napětí: 0 - 16 V
GENERÁTOR SIGNÁLU
Sinusová vlna: 1 - 100 kHz, 0 - 3,3 v, 50 %
Pravoúhlá hřídel 1 - 100 kHz, 3,3 v, 50%
Pulsní hřídel 1 - 100 kHz, 3,3 v, 0 - 100%
Trojúhelníková hřídel 1 - 100 kHz, 0 - 3,3 v, 50 %
Pilový hřídel 1 - 100 kHz, 0 - 3,3 v, 0 - 100 %
Další funkce
Měření DS18B20
Měření DHT11
Infračervené dekódování NEC
Zobrazení uživatelských a datových kódů, zobrazení průběhu infračervené vlny
Testovací funkce: Zkouška průchodnosti, napětí až 40 V.

Výstupní tvar signálu: Sinusová, pravoúhlá hřídel, pulsní hřídel, trojúhelníková hřídel, pilové hřídele

Kategorie produktu: osciloskop

Rozsah frekvence: 1 kHz - 100 kHz

výstup signálu: trojúhelník
pulz
obdélníkový
sinusový

Displej: LCD

: bez certifikátu

Rozm.: (š x v) 85 mm x 103 mm

Frekvence (max.): 100 kHz

Frekvence (min.): 1 kHz

Šířka: 85 mm

V: 103 mm

Napájení VDE: napájeno akumulátorem
USB

Typ: DSO-LCR500

Ke stažení

List technických údajů

List technických údajů 2896522 Joy-it DSO-LCR500 osciloskop, generátor signálu, Tester komponentů 1 kHz - 100 kHz trojúhelník, pulz, obdélníkový, sinus

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2896522 Joy-it DSO-LCR500 osciloskop, generátor signálu, Tester komponentů 1 kHz - 100 kHz trojúhelník, pulz, obdélníkový, sinus

Popis

DSO-LCR500 spojuje výhody digitálního osciloskopu a multifunkčního složkového testeru v kompaktním a kvalitním pouzdru. Díky digitálnímu osciloskopu mohou ambiciózní tebolery vyhodnocovat časově závislé signály, aniž by se musely spoléhat na drahou měřicí techniku. Multifunkční zkoušečka komponentů umožňuje rychlou a automatickou identifikaci součástek. Dále má DSO-LCR500 další užitečné funkce jako generátor signálů, infračervený dekodér signálu a měření Zenerových diod, senzory DS18B20 a senzory DHT11. Přístroj je vybaven akumulátorem s kapacitou 1500 mAh, který lze pohodlně nabíjet přes USB-C. Integrovaný výklopný stojánek usnadňuje obsluhu. K rozsahu dodávky jsou mimo jiné SMD zkušební hroty, testovací svorky, sonda, krokosvorka, krokosvorka a BNC adaptér.
