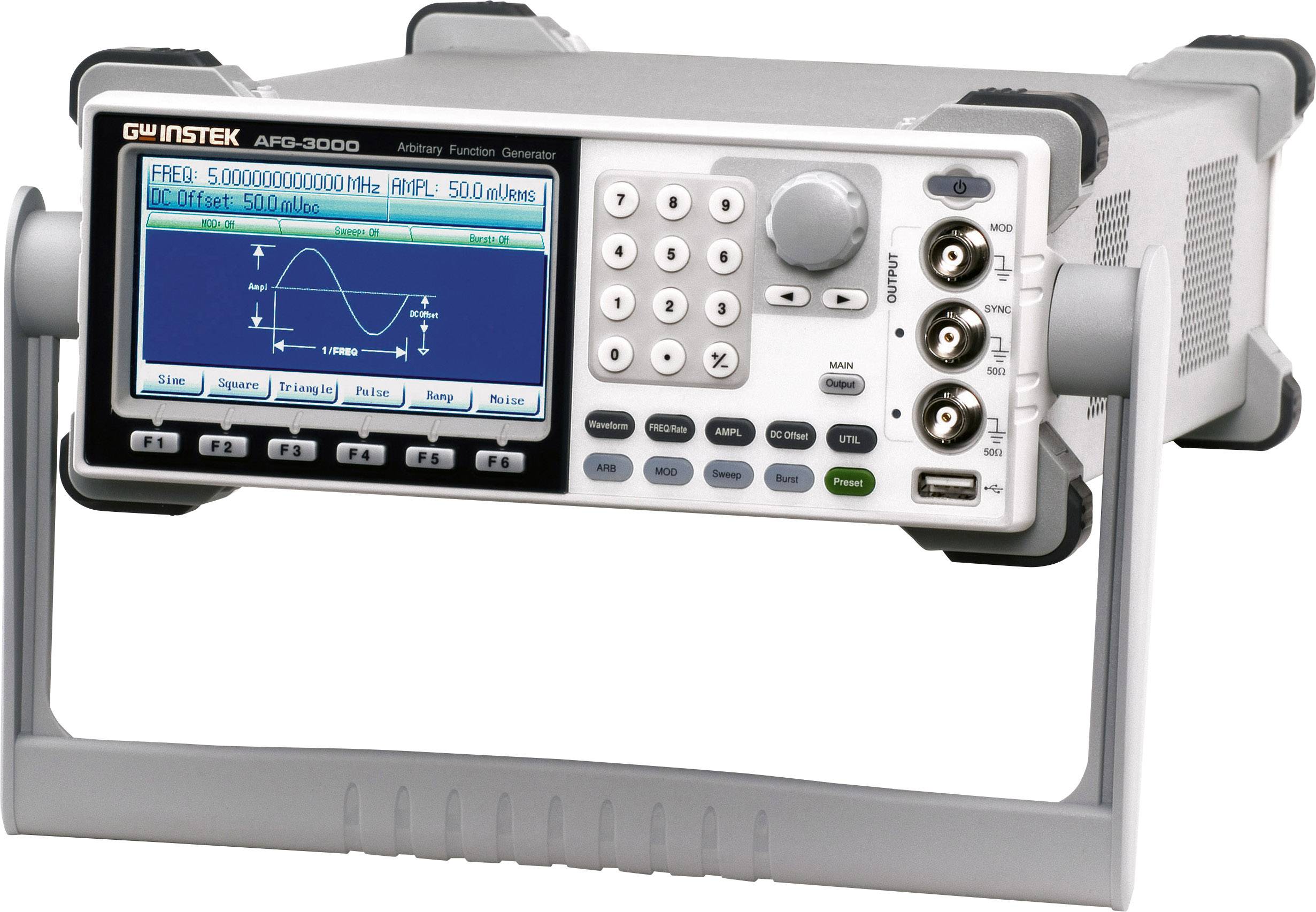

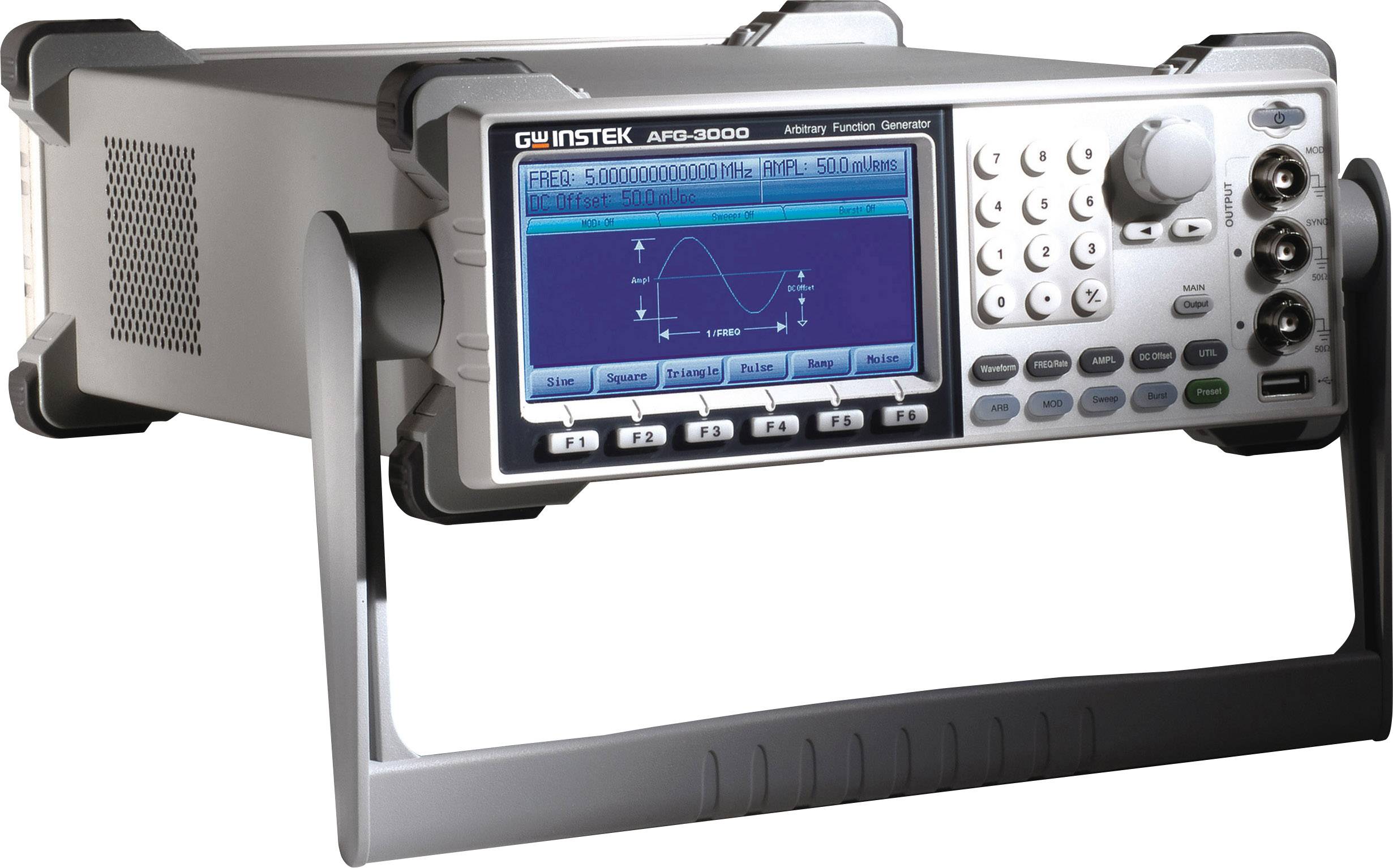

GW Instek AFG-3031 Arbitrární generátor funkcí Kalibrováno dle (ISO) 1 µHz - 30 MHz 1kanálový sinusový, obdélníkový, tro
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (45 880,17 Kč / kus)
45 880,17 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Generátor libovolných funkcí
- Šířka pásma 1 µHz - 30 MHz
- Arbitrární generátor 200 MSa/s
- Přímé digitální generování signálu (DDS)
Technické parametry
- Modulace AM/FM/PWM: 2 mHz – 20 kHz
- Modulace FSK: 2 mHz - 100 kHz
- Rozlišení obrazovky (RGB): 480 x 272 pixelů
- Výstupní tvar signálu
Sinus/obdélník/rampa/puls/šum/DC/Sin(x)/x/exp růst-pokles/negativní rampa/ arbitrární signál
- Kategorie produktu
Arbitrární generátor funkcí
- Rozsah frekvence
1 µHz - 30 MHz
- výstup signálu
sinusový
obdélníkový
trojúhelník
pulz
šum
arbitrární
- Frekvenční rozsah sinus
1 µHz - 30 MHz
- Frekvenční rozsah obdélník
1 µHz - 30 MHz
- Doba náběhu obdélník
8 ns
- Displej
LCD
- Frekvenční rozsah trojúhelník
1 µHz - 1 MHz
ISO
- Vnitřní modulace
AM/FM/FSK/PWM
- Externí modulace
AM/FM/FSK/PWM
- Spouštěč (synchronní)
TTL
- Rozm.
(š x v) 265 mm x 107 mm
- Hmotnost
4 kg
- Počet kanálů
1kanálový
- Frekvence (max.)
30 MHz
- Frekvence (min.)
1 µHz
- Vlastnosti
modulace
- Šířka
265 mm
- V
107 mm
- rozhraní
USB
LAN
- Napájení VDE
napájení z el. sítě
- Typ
AFG-3031
Ke stažení
List technických údajů
List technických údajů 2387437 GW Instek AFG-3031 Arbitrární generátor funkcí Kalibrováno dle (ISO) 1 µHz - 30 MHz 1kanálový sinusový, obdélníkový, tro
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2387437 GW Instek AFG-3031 Arbitrární generátor funkcí Kalibrováno dle (ISO) 1 µHz - 30 MHz 1kanálový sinusový, obdélníkový, tro
Popis
Generátor funkcí AFG-3031 s přímým digitálním generováním signálu (DDS) s šířkou pásma 30 MHz. Vybavení obsahuje standardní signály sinus, obdélník, rampa, puls, šum, DC, Sin(x)/x, exponenciální nárůst, exponenciální pokles, negativní rampu a libovolný průběh signálu 200 MSa/s. Navíc jsou k dispozici funkce modulace AM/FM/FSK, Sweep a Burst. Barevný LCD monitor s úhlopříčkou 10,9 cm zobrazuje všechny parametry, nastavení a průběh. USB rozhraní lze použít pro dálkové ovládání počítačem. Arbitrární průběh signálu lze vygenerovat pomocí volně dostupného PC® softwaru a přes USB přenést do generátoru. Ve spojení s pamětí osciloskopů řady GDS-3000 je možné regenerovat měřený digitální signál (DWR).
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- USB Host
- Nastavitelný poměr impuls/pauza pro obdélníkový signál
- Nastavení křivky parametru pomocí klávesnice a otočného knoflíku
- Současné zobrazení parametrů a křivky (WYSIWYG)
- Nastavení 10 paměťových míst
- 10 energeticky nezávislých paměťových vzorků 1 Mpts
- Nápověda na obrazovce.
Obsah balení
- Měřicí kabel (BNC - BNC)
- Síťový kabel
- Návod k obsluze (GB)
- Stručný návod.
Doplňující informace
PC® software k vytváření libovolných signálů je ke stažení na internetu.
