Fluke 1773, Power Quality Analyzer síťový analyzátor s funkcí záznamníku, vč. proudových kleští Sada 1

Přenosné elektrické měřicí zařízení s několika připojenými svorkami a kabely. Displej zobrazuje grafické uživatelské rozhraní.

Ilustrační obrázek

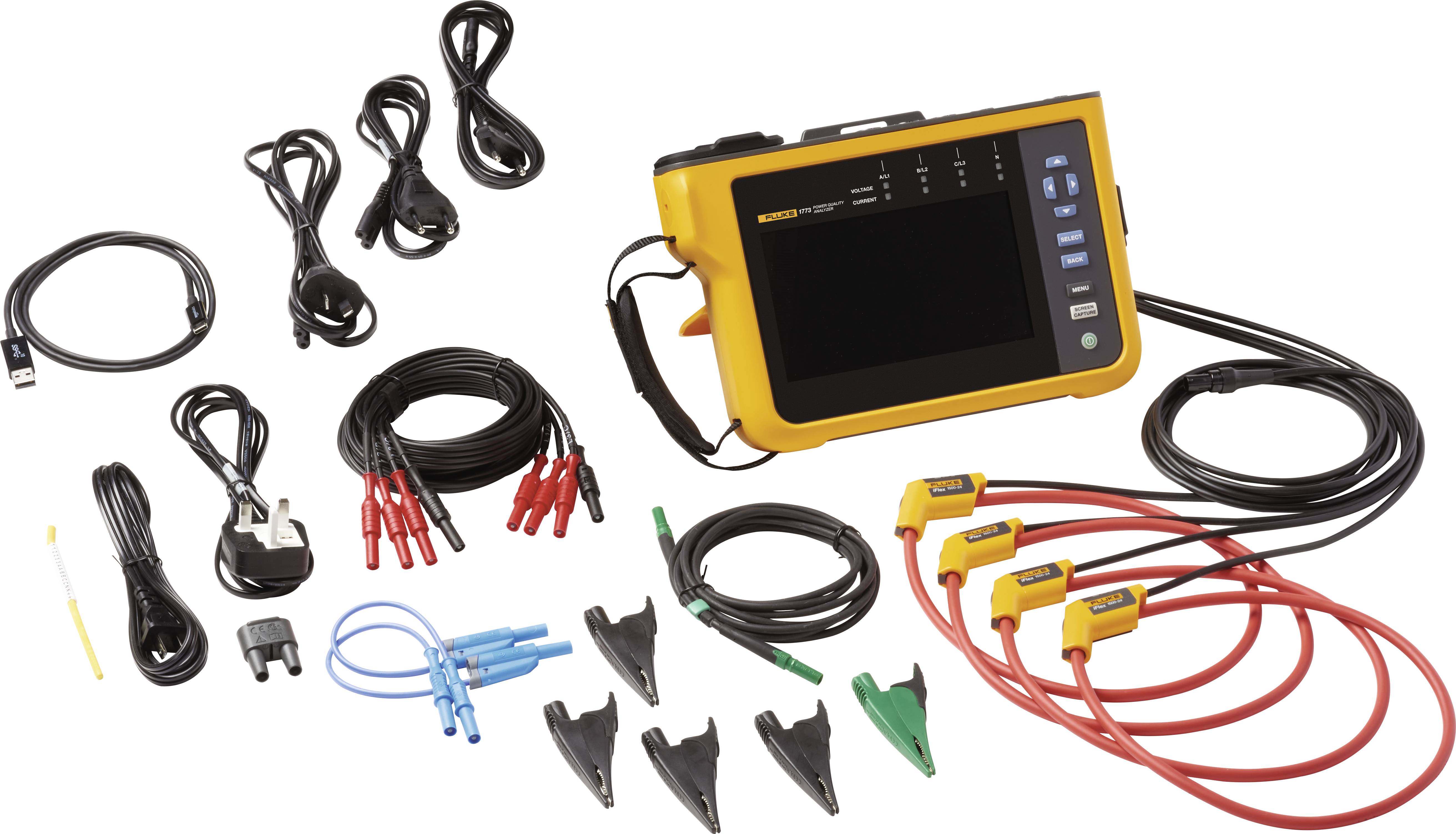

Přenosné elektrické měřicí zařízení s několika kabely a svorkami pro měření elektrických parametrů. Obsahuje různé adaptéry a příslušenství.

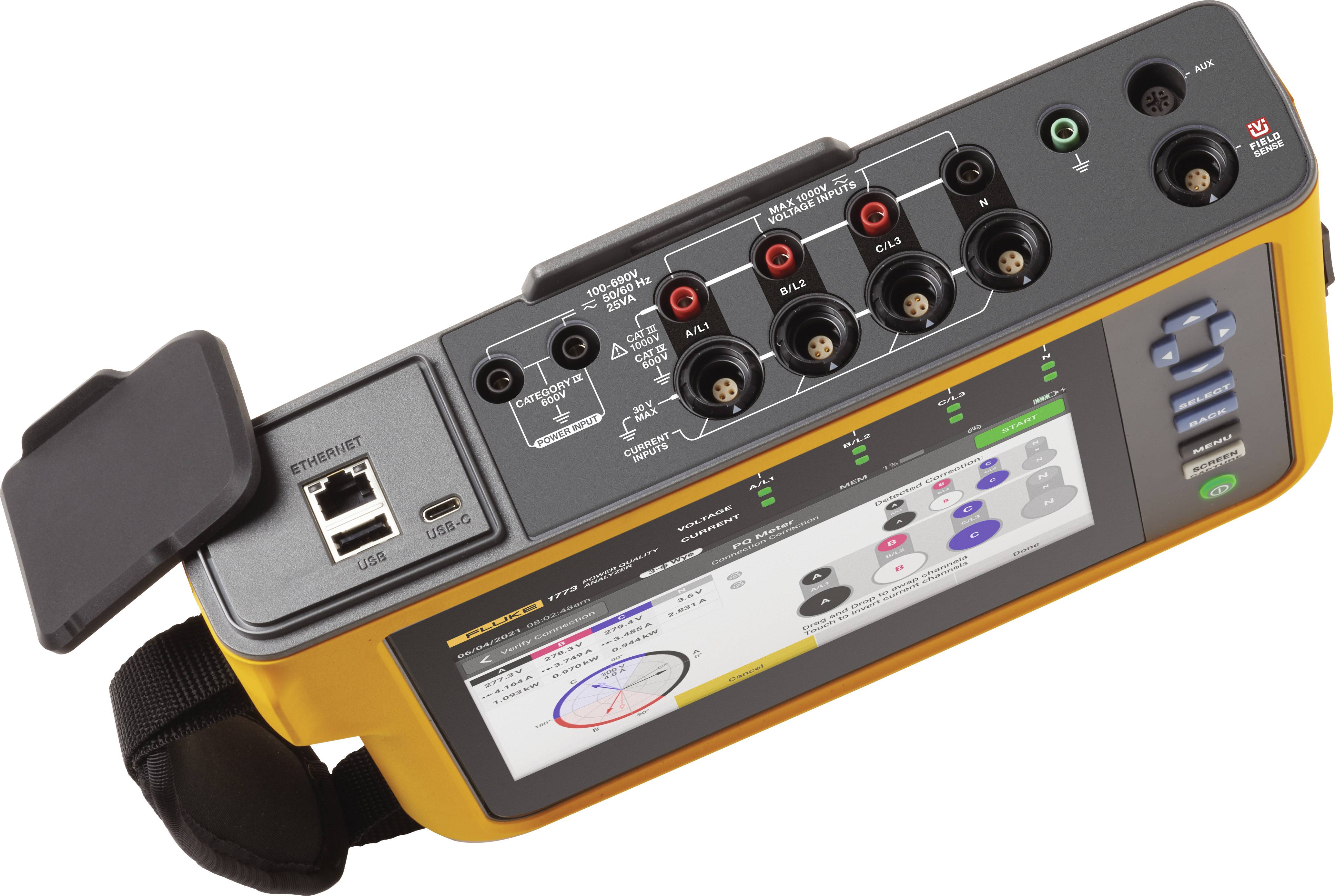

Přenosné měřicí zařízení s digitálním displejem zobrazuje diagramy a data pro měření elektrického výkonu. Nahoře se nachází připojovací zdířky.

Přenosný elektrický měřicí přístroj s několika vstupy a displejem, který se používá k analýze dat o kvalitě elektrické sítě.

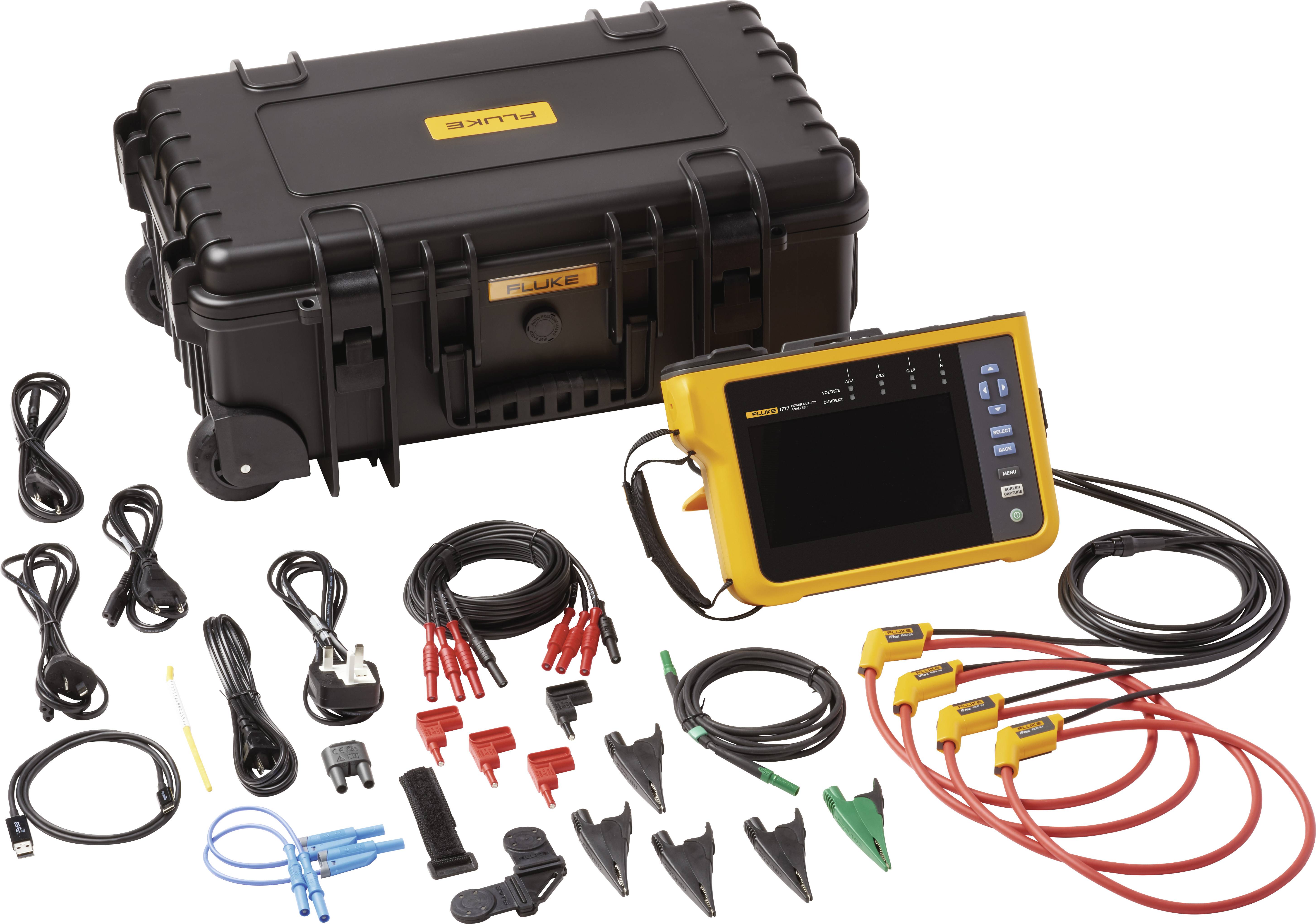

Přenosný elektrický měřicí přístroj s displejem a různými kabely a svorkami leží před stabilním černým pevným kufříkem.

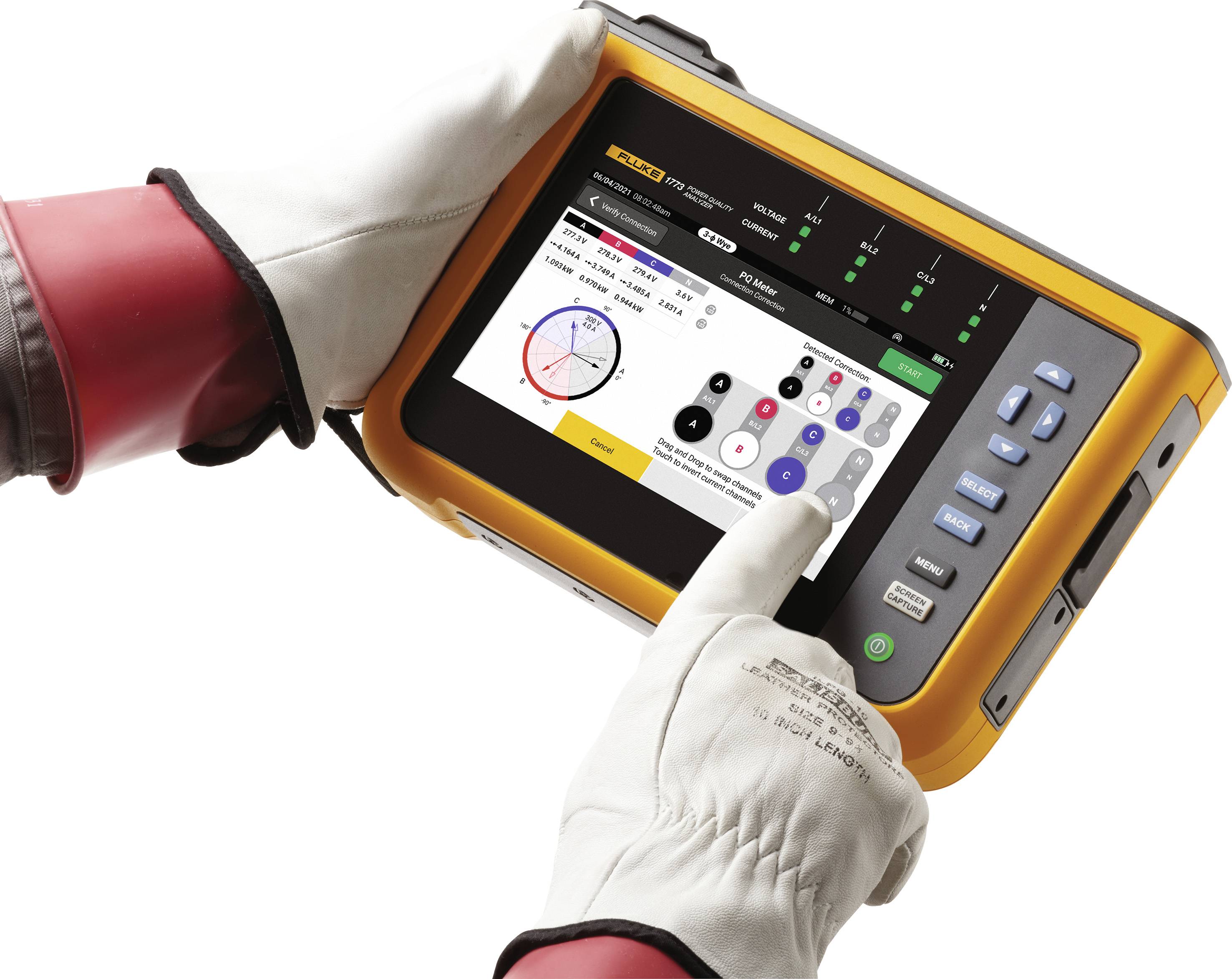

Osoba v ochranném oděvu obsluhuje přenosný elektrický měřicí přístroj s digitálním displejem, který zobrazuje naměřené údaje.

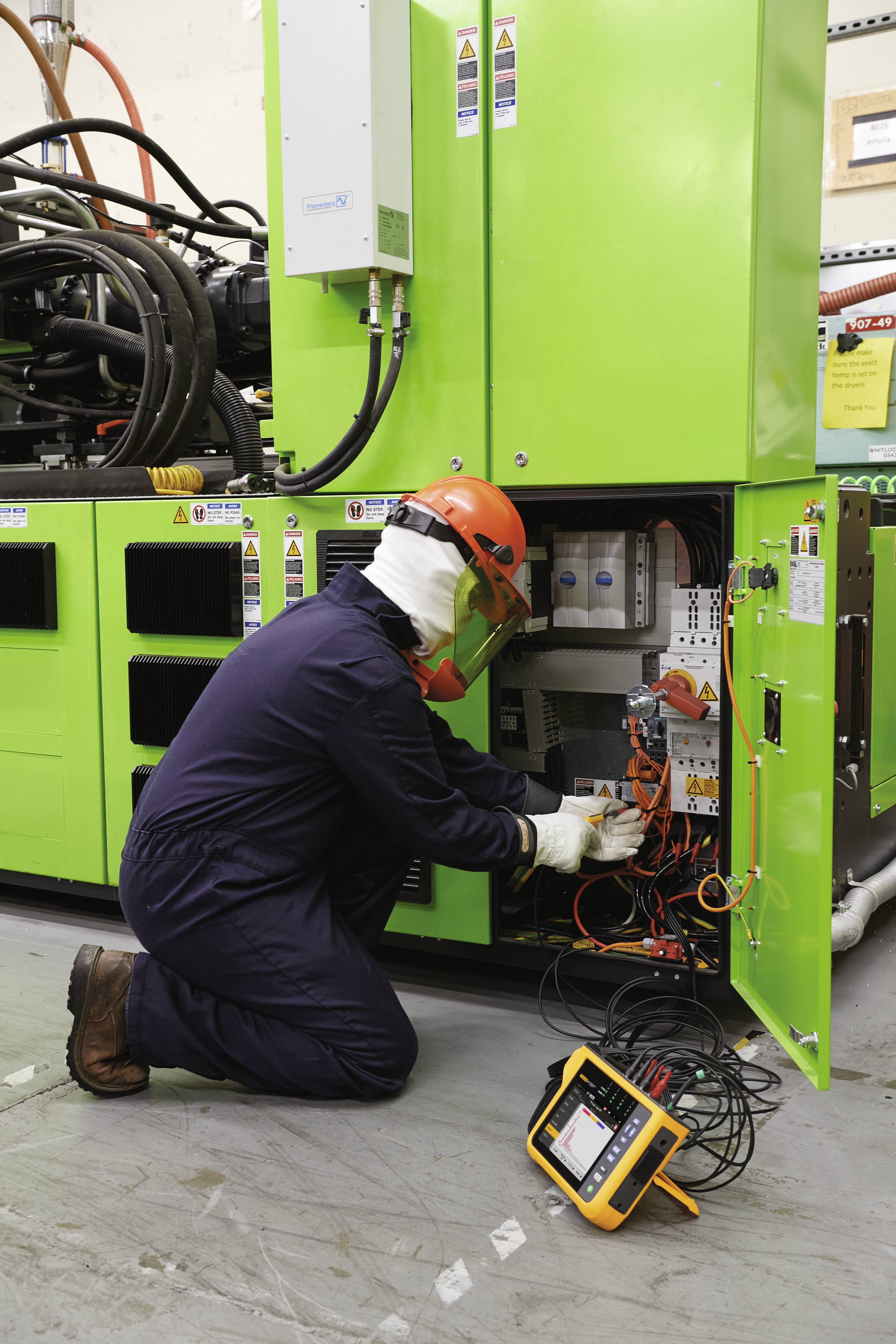

Technik v ochranném oděvu kontroluje měřicím přístrojem elektrické komponenty v otevřené zelené rozvodné skříni.

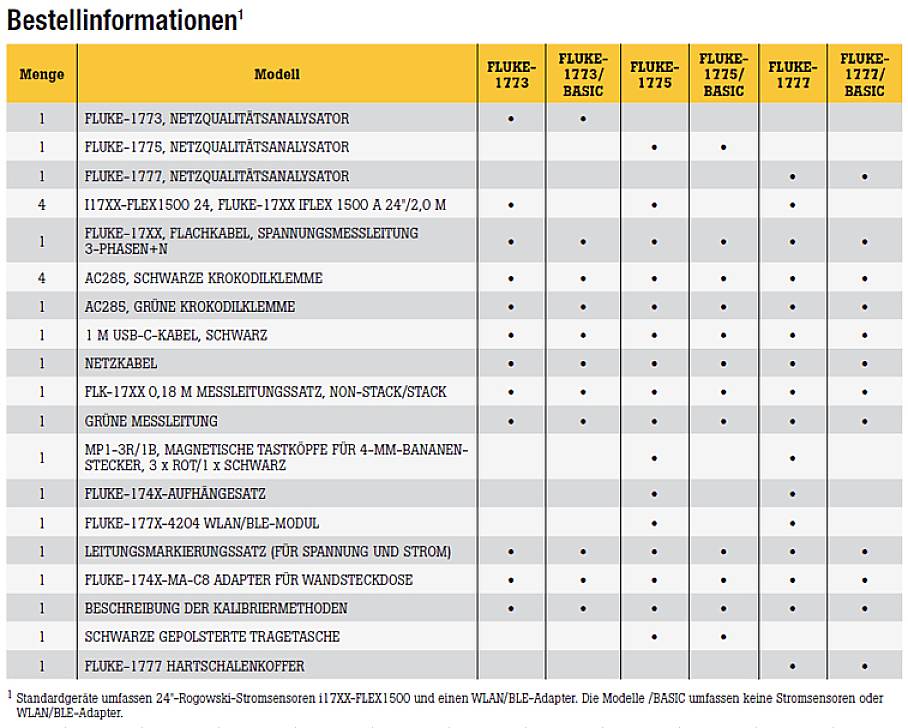

Tabulka objednávkových informací: Seznam měřicích přístrojů a příslušenství s modely FLUKE-177X a variantami, zobrazený ve sloupcích.

1/8

Ilustrační obrázek

Okamžité doručení: Po 21. 9.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (170 878,81 Kč / kus)

170 878,81 Kč

Bez DPH.

Doprava zdarma

Už jen 5 Ks skladem!

Včetně 14denního práva na vrácení

Nahlásit právní incident

Technické parametry

Maximální vstupní napětí: 1000 Veff / 1000 V DC (1700 Všpičkových)
Rozsah jmenovitého napětí: Zapojení do hvězdy a jednofázové: Variabilní (50 V - 1000 V)
Zapojení do trojúhelníku: Variabilní (100 V - 1000 V)
V souladu s IEC 61000-4-30, třída A pro jmenovitá napětí (Vdin) 100 V – 690 V
Vstupní impedance: 10 MΩ mezi P-P a P-N, 5 MΩ mezi P-PE a N-PE
Šířka pásma: DC až 30 kHz pro měření kvality sítě, s výjimkou přechodných jevů
Rozlišení: 24bitové synchronní vzorkování
Vzorkovací frekvence: 80 kvz/s při 50/60 Hz
Měřítko: 1:1, variabilní pro použití měničů napětí
Přechodné napěťové výchylky
Rozsah měření: ± 8 kV
Vzorkovací frekvence: model 1775: 1 Mvz/s; model 1777: 1 Mvz/s, 20 Mvz/s.
Šířka pásma: DC až 1 MHz
Spouštěč (trigger): Nastavitelná úroveň spouštění. Spouštění u VF komponent > 1,5 kHz
Rozlišení: 14bitové synchronní vzorkování
Proudové vstupy
Počet vstupů: 4 (3 fáze a nulový vodič), automatická volba rozsahu pro připojené proudové čidlo
Rozsahy: AC 1 A až 1500 A s i17XX-FLEX1500 12
1 A až 1500 A s i17XX-FLEX1500 24
3 A až 3000 A s i17XX-FLEX3000 24
6 A až 6000 A s i17XX-FLEX6000 36
40 mA až 40 A s proudovými kleštěmi i40s-EL
4 A až 400 A s proudovými kleštěmi i400s-EL
DC 20 A až 2000 A s proudovými kleštěmi 80i-2010-EL
Šířka pásma: DC až 30 kHz
Rozlišení: 24bitové synchronní vzorkování
Vzorkovací frekvence: 80 kvz/s při 50/60 Hz
Měřítko: 1:1, variabilní
Vstupní napětí: Proudové kleště: 50 mV/500 mVeff; činitel výkyvu (CF) 2,8
Rogowského cívka: 15 mV / 150 mVeff při 50 Hz, 18 mV / 180 mVeff při 60 Hz; CF 4; všechny hodnoty pro jmenovitý rozsah měřicí hlavice
Vstupní impedance: 11 kΩ

Kategorie produktu: síťový analyzátor

Kategorie měření: CAT III 1000 V
CAT IV 600 V

Zobrazení: Digitální

Fázová detekce: Ano

Detekce ochranného vodiče: Ano

: bez certifikátu

Napájení: 230 V/AC

Vlastnosti: s funkcí záznamníku
vč. proudových kleští

Rozhraní: USB
WLAN

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2476627 Fluke 1773, Power Quality Analyzer síťový analyzátor s funkcí záznamníku, vč. proudových kleští Sada 1

Popis

S třífázovými analyzátory sítí a napájení řady 1770 od Fluke půjdou protokolování, hledání chyb a analýza kvality sítě podstatně snadněji od ruky. Jako rychlejší, pohodlnější metodu zkoumání kvality sítě nabízí řada 1770 automatická měření, snadné ovládání a nastavení, spolehlivé technické údaje a zjednodušenou tvorbu zpráv. Přístroj může být napájen také přímo přes měřicí obvod - nemusíte tak už hledat zásuvku nebo používat prodlužovací kabel. S řadou 1770 už nikdy nezmeškáte kritickou událost kvality sítě - od rychlých přechodných přepěťových jevů až do 8 kV, přes harmonické oscilace do 30 kHz, průlomy a převýšení až po měření napětí, proudu a výkonu, jimiž můžete určit vlastnosti svého elektrického systému. Ať už provedete rychlou kontrolu systému nebo podrobnou analýzu kvality sítě, stabilní data budou vždy nepostradatelná. Řada Fluke 1770 nabízí jedinečný systém pro automatický záznam měření, s nímž vždy obdržíte ta správná data. Zároveň nabízí flexibilitu vybrat si a přizpůsobit si určité parametry podle potřeby. Standardně se zaznamenává více než 500 parametrů kvality sítě. Asistovaná konfigurace usnadňuje výběr správných parametrů pro systém, na němž pracujete. Se softwarem Fluke Energy Analyze Plus můžete ihned zobrazit zaprotokolovaná data, stáhnout je a předat je dál, takže nemusíte čekat, až bude sezení ukončeno předtím, než budete moci zkontrolovat výsledky nebo analyzovat data.

Přednosti:
· Měření a automatické zaznamenávání důležitých parametrů kvality sítě (harmonické oscilace, poklesy napětí, navyšování napětí, nesymetrie, spínací proud, atd.)
· Jasný, velký dotykový displej s fyzickými navigačními tlačítky a s optimalizovaným uživatelským rozhraním.
· Asistované přípravné funkce pro rychlé, dětsky snadné nastavení, včetně možnosti digitálně automaticky korigovat měřicí připojení, aniž by bylo potřeba
měnit fyzické připojení zkušební hlavice.
· Možnost zřizovat uživatelem definované vlastní pohledy, abyste se rychle dostali k testům a údajům, které jsou pro vás nejdůležitější
· Flexibilita při přenosu dat (např. do PC přes USB, Wi-Fi, mobilní připojení, přímo přes USB), bez přerušení analýzy kvality sítě nebo spotřeby energie.
· Přepracovaný softwarový balík (Energy Analyze Plus) pro moderní, intuitivní analýzu dat a tvorbu zpráv.
