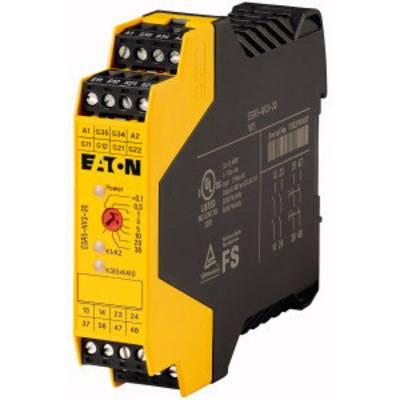

Eaton ESR5-NV3-30 ochranné relé, 24 V/DC, (š x v x h) 22.5 x 99 x 114.5 mm, 118705, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
ochranné relé
Připojení
šroubové připojení
Provozní napětí
24 V/DC
Typ
ESR5-NV3-30
Datasheety: (PDF)
Počet
Celková cena (13 675,00 Kč / kus)
13 675,00 Kč
Včetně DPH.
Doprava zdarma
Technické parametry
- Délka odizolování: 7 mm
- Připojení průřezy: 24 - 12 AWG
- Doba odezvy: při Ue v automatickém režimu: typ. 150při Ue v manuálním provozu: typ. 150 ms
- Pravděpodobnost výpadku za hodinu [PFHd]: 18 x 10-10
- Výstupní pojistka: 6 gL/gG
- Vyhodnocení vstupy: zapnutí a dvoukanálový
- Bemessungsisolationsspannung [Ui]: 250 V AC
- Jmenovitá odolnost vůči napěťovým nárazům [Uimp]: 4000 V AC
- Ochrana proti dotyku při svislém ovládací zepředu (EN 50274): prst a bezpečně rukou
- Provoz: einkanaligzweikanalig
- Provozní podmínky: 2000 m
- Zapínací proud: min. - max0.025 - 6 A
- Freigabestrompfade podle EN 60204-1 stop kategorie 0: 2
- Hmotnost: 0,20 kg
- Ochrana proti zkratu pro výstupní obvody, externí: pojistka 10 A gL/gG NEOZEDOVÁ
- Zkratový proud 0.1 A
- Maximální přípustný celkový odporu (vstupní a start obvody při UN) [RL]: 500 Ω
- Maximální Abschaltleistung: 23 W
- Meldestrompfade: 0
- Minimální spínací výkon: 0,4 W
- Montáž: montážní lištu IEC/EN 60715, 35 mm
- Čtvercový celkový proud: 55 A2 (ITH2 = I12 + I22 + I32 + I42 + I52) A2
- Spínací frekvence maximálně: 0,5 Hz
- Bezpečnostní technické vlastností: Kat. 4
- Zobrazení stavu: zelená LED
- Ztrátový výkon [P]: 7,8 W
- Přípustný rozsah: 0.85 - 1,1 x Ue
- Max. odporového odpor vedení [R]: ≦ 500 Ω
- Kategorie přepětí/stupeň znečištění: III/2
- Druh obalu
Piece
- Kategorie produktu
ochranné relé
- Typ
ESR5-NV3-30
- Připojení
šroubové připojení
- Provozní napětí
24 V/DC
- Min. provozní napětí
24 V
- Provozní napětí max.
230 V
- Provozní napětí
24 - 230 V
- Reakční doba
150 ms
- Spínací proud (max.)
3 A
- Max. spínací výkon
23 W
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SILCL 3
- Kategorie bezpečnosti
4
- Vlastnosti
s cestou signálního proudu
IP20
- Provozní teplota (min.)
-20 °C
- Provozní teplota (max.)
+45 °C
- Hloubka
114.5 mm
- Šířka
22.5 mm
- V
99 mm
- Rozm.
(š x v x h) 22.5 x 99 x 114.5 mm
- Obsah
1 ks
22.5 mm
Basic device
99 mm
114.5 mm
7.8 W
0.1-30 s
ANO
24-24 V
24-24 V
DC
DC
AC
ANO
ANO
ANO
2
2
0
0
0
0
0
0
Screw connection
ANO
NE
None
NE
DC
5 A
NE
NE
ANO
ANO
ANO
NE
NE
Level e
0
0-0 V
0-0 V
24-24 V
0-0 V
0-0 V
24-24 V
One- and two-channel
3
ANO
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1973237 Eaton ESR5-NV3-30 ochranné relé, 24 V/DC, (š x v x h) 22.5 x 99 x 114.5 mm, 118705, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1973237 Eaton ESR5-NV3-30 ochranné relé, 24 V/DC, (š x v x h) 22.5 x 99 x 114.5 mm, 118705, 1 ks
Popis
Bezpečnostní relé se zpožděným návratem, za účelem implementace základní funkce nouzového zastavení / nouzové zastavení / Schutztur / světelná mřížka, nebo 2kanálový provoz, napájecí napětí 24 V/DC, 2 Freigabestrompfade (IEC/EN 60204 stop kategorie 0), vhodný pro bezpečnostní polohový spínač s zajištěním LS-S...MT-ZBZ 2 Freigabestrompfade (IEC/EN 60204 stop kategorie 1), 1 signalizační proudovém obvodu, Ochrana proti dotyku podle EN 50274 při svislém ovládací zepředu rukou a prstů, vhodné pro kategorie 4 podle EN 954-1 / PL e podle EN ISO 13849-1 / SILCL3 podle IEC 62061 / SIL3 pouze pro high demand požadavkům.
